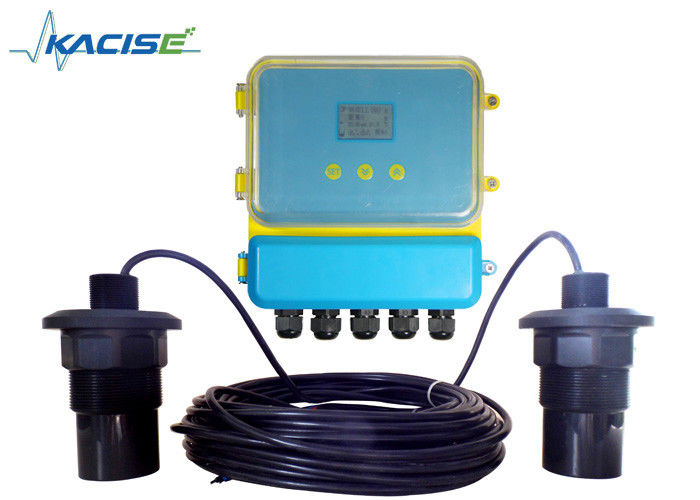

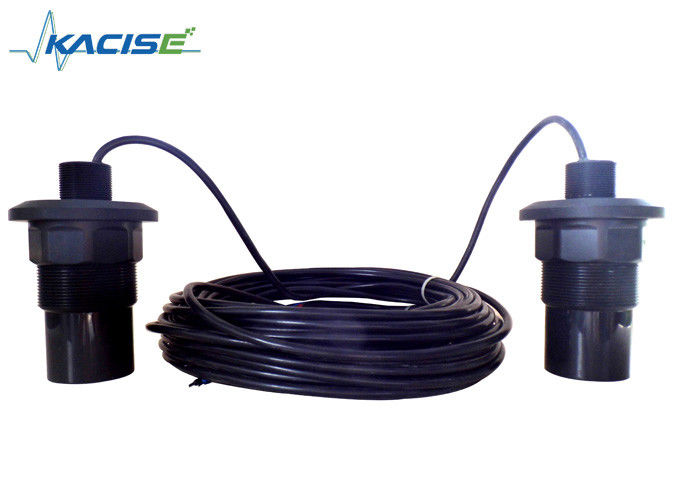

RS485 gespleten het Verschilmeter 530M van het Type Ultrasone Niveau ultrasone vlakke maat





     Structuur van product



Stevige meting



Installatieflens



De installatiemethode is hetzelfde als vloeibare meting. Het kan op de flens installeren die verbinding de aangesloten buis van container. De as moet aan containerafzet streven of de loodlijn aan de media oppervlakte, zou de sonde uit de ver*binden-buis moeten kunnen komen.

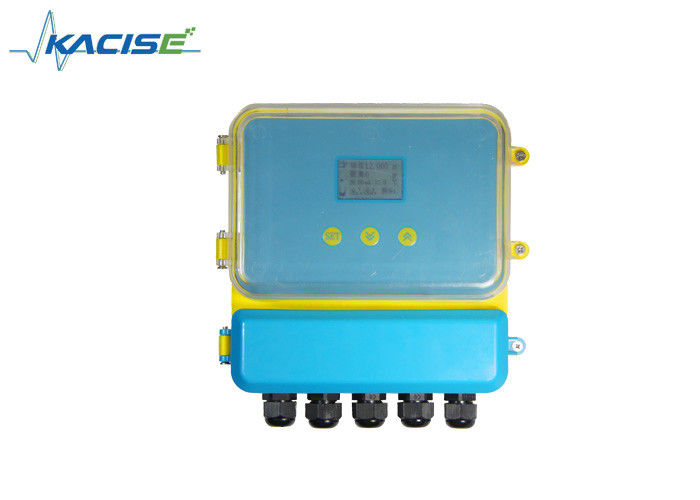

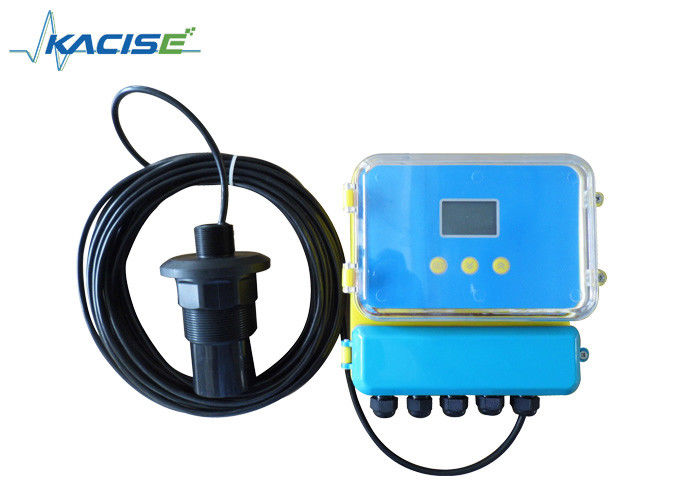

De ultrasone meter van het niveauverschil die Chinees en Engels menu en eenvoudig heeft

de opstelling, kan aan verschillende vereisten van klant voldoen. Normaal, na gevolgde installatieinstructie, plaats dan verscheidene parameters, zal het beginnen te werken.

Eenvoudige verrichting:

1. Sleutel: Onze producten kunnen door drie sleutels op het paneel worden gezuiverd. Dan, wordt de gemeten waarde getoond door leiden.

2.After die van ons product wordt ingeschakeld, duwen op de REEKSsleutel voor twee tweede en gaan het eerste niveaumenu in.

3.The de hoogtewaarde van sonde (No.1) input aan „verwijzing nul 1“, „verwijzing nul 1 " positie kan gevonden structuurlijst in het menu zijn. (de hoogte van sonde is de afstand van de lanceringsoppervlakte van sonde aan de bodem).

4.The hoogtewaarde van sonde (No.2) input aan „verwijzing nul 2“. „verwijzing nul " positie 2 kan gevonden structuurfoto van het menu zijn.

5.Set „4mA“ correspondeert verschilwaarde en „20mA correspondeert verschilwaarde.

4mA correspondeert verschilwaarde: de output is 4mA, wanneer de verschilwaarde gelijk aan

plaatsende waarde.

20mA correspondeert verschilwaarde: de output is 20mA, wanneer de verschilwaarde gelijk aan

plaatsende waarde.

„Aangezien de verschilwaarde correspondeert en „20mA verschilwaarde correspondeert, tevreden

controleer de structuurfoto van menu.





. Toepassing

De ultrasone meter van het niveauverschil (materiaal, vloeistof) wordt, gebruikt om hoogteverschillen van niveau of materieel niveau in twee te meten verschillend van containers.

Drie. Bedrading



Elektro bedrading van de ultrasone meter van het niveauverschil



Terminal van de ultrasone meter van het niveauverschil



Bedradingsinstructie



Het aan de grond zetten: De eerste grondterminal van instrument moet eigenlijk worden aan de grond gezet. Deel geen

grondterminal met andere apparaten. Neem 4de Terminal op. Omvormer: Rood: Trans_nomvormer n

Blauw: Temperaturen n + temperatuursensor +

Zwarte: GND aardedraad

enige sonde: n=1, dubbele sondes, n=1,2-Stroom: „current+“ verbinden mA n+;

de „stroom“ verbindt mA n-/GND

enige sonde: n=1, dubbele sondes, n=1,2-Relais: RLlnA en RLnB tonen open;

RLnA en RLnC tonen gesloten. Enige sonde: n=1,2 dubbele sondes, n=1,2,3,4

Macht: de macht AC verbindt L, n-macht gelijkstroom: 24V+ verbinden 24VDC+,

GND verbindt 24VDC-

Nota:

① vertraging 1 wordt gebruikt voor probe1-alarm, wordt vertraging 2 gebruikt voor probe2-alarm.

Vertraging 3 en vertraging 4 worden gebruikt voor verschilalarm.

② ★ de output van mA1+ en mA- verschilstroom is.

De standaardoutput van mA2+ en mA- is huidige sonde 2 of kiest sonde 1 stroom. (selecteer uit het „9 werkwijze“-„2 de output van mA 2“)

★ Als lopende wijze van dubbel materieel niveau, doctorandus in de letteren-is de output van mA 1+ en sonde 1 stroom. De output van mA2+ en mA- is sonde 2 stroom.

De kaart van het garantieontvangstbewijs van ultrasone niveaumeter en de ultrasone meter van het niveauverschil



Naam
Adres
contactpersoon		telefoon
Productmodel		Product Nr.
Datum van goedkeuring		Installatielast



De instructies van de garantiekaart van ultrasone niveaumeter



Productmodel		Product Nr.
Datum van goedkeuring		Installatielast



1, Garantiebeleid:

1. Gelieve te tonen garantiekaart, wanneer het onderhoud van de gebruikersbehoefte. Binnen de garantieperiode, kan de mislukking die door normaal gebruik wordt veroorzaakt van het vrije onderhoud volgens garantiekaart genieten.

2. De garantieperiode: de periode van de productgarantie is begonnen van de datum van goedkeuring binnen 12 maanden.

De volgende situatie zonder vrije garantie:

1. Product of andere componenten voorbij de garantieperiode.

2. wegens gebruik kan het milieu product aan geen vereisten voldoen, dientengevolge, de hardware werkt niet.

3. wegens slechte macht leiden het milieu of de buitenlandse voorwerpen in de apparaten, dientengevolge, de mislukking of de schade.

4. wegens het nalaten om hen volgens verrichtingshandboek en overwegingen te volgen, dientengevolge, leid de mislukking.

5. wegens overmacht leiden de factoren zoals bliksem, water, brand en andere natuurlijke factoren, dientengevolge, de mislukking.

6. wegens onbevoegde reparatie, onbevoegde wijzigingen, misbruik, dientengevolge, leid de mislukking.



Beperkingsnota's:

1. Gelieve te houden deze de kaartbrandkast van de instructiesgarantie, die zonder betaling wordt verloren.



Het gezag voor de interpretatie van deze garantiekaart behoort tot ons bedrijf, hebben wij het recht de inhoud van deze kaart zonder voorafgaande kennisgeving te wijzigen.
