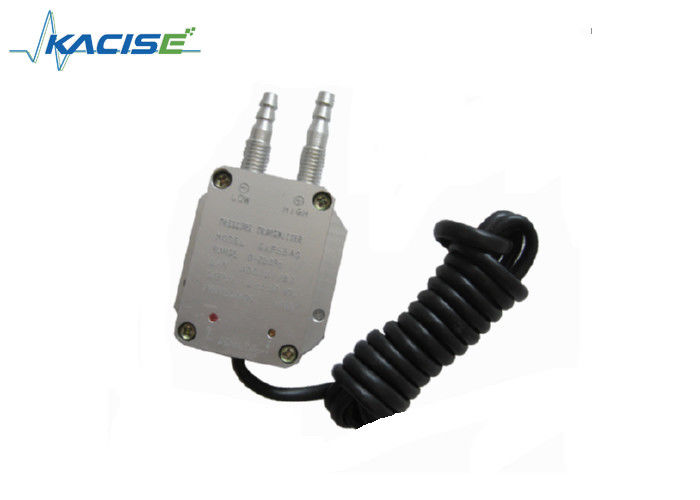

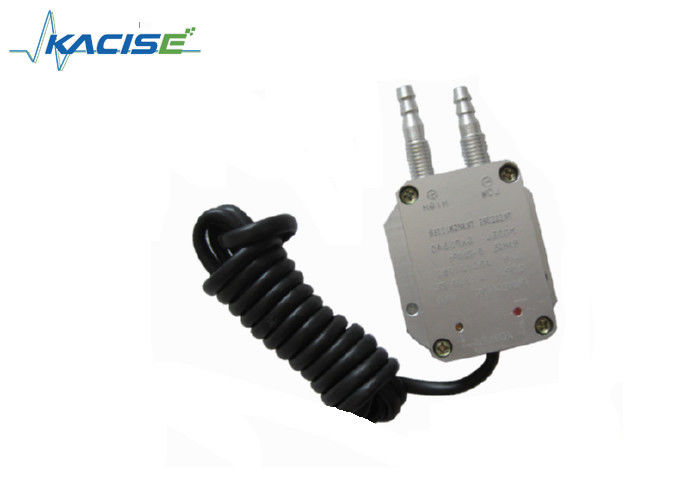

GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk

GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk

  • GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk
  • GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk
  • GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk
  • GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk
GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk
Productdetails:
Plaats van herkomst: China
Merknaam: Kacise
Certificering: CE
Modelnummer: GXPS540
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: normale
Betalingscondities: D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 10000 per week
Contact
Gedetailleerde productomschrijving
Drukbereik: ±5kPa ...... ±10000kPa Pijpleiding het drukken: 3,5,10 keer nominale druk
stabiliteit: Typische waarde 0.25%F.S, Max.: 0.5%F.S Gecompenseerde temperatuurwaaier: - 10℃~70℃
elektrische eigenschappen: 2 draadsysteem Outputsignaal: 4~20mA
Hoog licht:

de hoge sensor van de nauwkeurigheidsdruk

,

Piezoresistive Drukzender

GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk
Inleiding

GXPS540 de Zender van de het Verschildruk van de winddruk keurt high-precision, hoog stabiliteitsdiafragma goed en door de technieken van de spanningsisolatie geassembleerd. Door de strikte compensatie van de precisietemperatuur en signaalversterking, overdracht signaleren de micro- differentiële druk, de luchtdruk, de stroom en andere parameters aan betrouwbare 4~20mA of 1~5V output.



Eigenschap

  • Hoge gevoeligheid
  • Hoge nauwkeurigheid en hoge stabiliteit
  • Minioverzicht, gemakkelijk te installeren

Elektronische interface en signalendefinitie


GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk 0
 GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk 1
Parameter


Spec. Waarde
Drukwaaier ±5kPa ...... ±10000kPa
Overbelastingsdruk 1.5time nominale druk
Pijpleiding het drukken 3,5,10 keer nominale druk
Nauwkeurigheid ±0.25%F.S, ±0.5%F.S
Stabiliteit Typische waarde 0.25%F.S, Max.: 0.5%F.S
Werkende temperatuur - 40℃~85℃ (oem-40℃~120℃)
Gecompenseerde Temperatuurwaaier - 10℃~70℃
Middel Al Bijtend Middel Compatibel met 1Cr18Ni9Ti of messing
Elektrische eigenschappen 2 draadsysteem 3 draadsysteem
Outputsignaal 4~20mA 0~5V 0~10V
Voeding 10~30Vdc 8~30Vdc/ac 11~30Vdc/ac
ladingsweerstand (U-10)/0,02 (Ω) >100kΩ
Min. isolatie tussen geval & beëindiging >100M Ω@50V
schommelingsimmuniteit > 500Vac@60 tweede
Schok en trilling 10g/5~2000Hz, assenx/y/z20g sinus 11ms
Duurzame druk 2×106 drukcirkel @25℃
Elektroverbindingen Waterdichte kabel, 1.5meter-lengte, IP65
Drukhaven Binnen en buiteng1/4, binnen en buitennpt1/4,
Reactietijd 10ms
Druktype differentiële druk
Certificaat explosiebestendige isolatie, Ce
EMI/EMC EMI: En50081-1-2; EMC: EN50082-



Afmeting



Er zijn 2 regelbare groeftype schroeven op GXPS540.

Z is voor nul aanpassing.

S is voor Volledige waaieraanpassing. (Als de waaier niet wordt veranderd, geen behoefte om worden aangepast.)

Nota: Als de waaier is <1kpa>



GXPS540 hoge Gevoelige en de Winddruk van het Nauwkeurigheids Minioverzicht en Differentiële Druk 2





Toepassing

  • Boiler
  • Stofneerslagmiddel
  • Luchtleidingsdruk
  • Differentiële en negatieve druk



Het opdracht geven van tot informatie


GX- - waaier-output-nauwkeurigheid-macht-structuur-Kabel lengte-pakket

  • Waaier: 0~±5kPa ...... 10000kPa = de hogere beperking van de waaier
  • Output:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
  • Nauwkeurigheid: 0.25=±0.25%F.S, 0.5=±0.5%F.S,
  • Macht: 24VDC, 11~30Vdc
  • Drukhaven: GF=G1/4 vrouwelijke draad, G=G1/4, NF=NPT1/4Female-draad, N=NPT1/4
  • Elektrische verbinding: C=Cable, de gezamenlijke afzet van CW=waterproof
  • Kabellengte: XXm=XXmeter 1150m
  • Statische druk: 3, 5, 10 keer nominale druk, 20MPa (nota: pijpleidingsdruk)
  • Pakket: BB, Schuim
