Plaats van herkomst: | China |
Merknaam: | KACISE |
Certificering: | CE |
Modelnummer: | KUS3000-M30 |
Min. bestelaantal: | 0-100 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Karton met bel |
Levertijd: | 3-5 werkdagen |
Betalingscondities: | L/C, T/T, Western Union, MoneyGram |
Levering vermogen: | 1000 stukken per Maand |
Bereik: | 3000mm | Blinde streek: | 150mm |
---|---|---|---|
Beschermingsrang: | IP65 (verkiesbare IP67) | Materiaal: | Kunststof of metaal |
Voeding: | 10… 30 V GELIJKSTROOM | Output: | 4-20mA/0-10V |
Hoog licht: | ultrasone vloeibaar niveausensor,Ultrasone niveauzender |

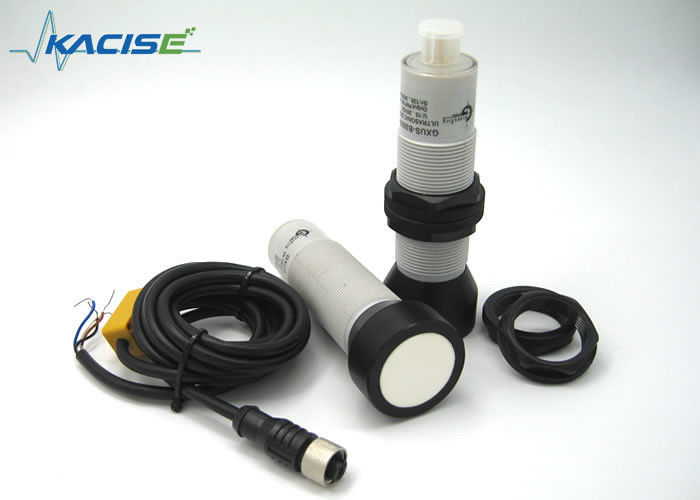

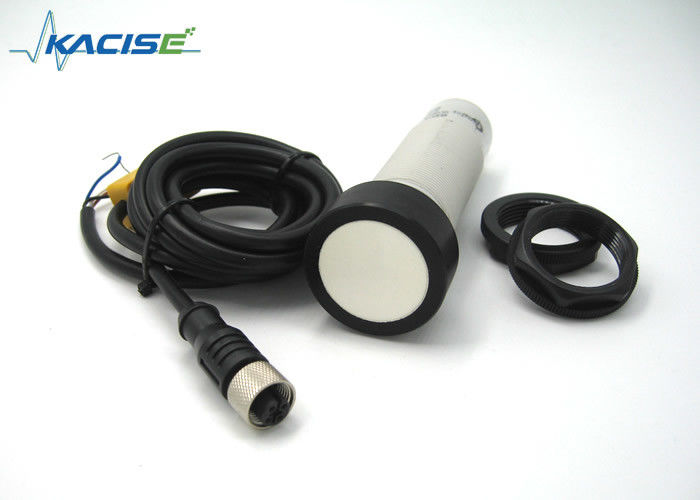

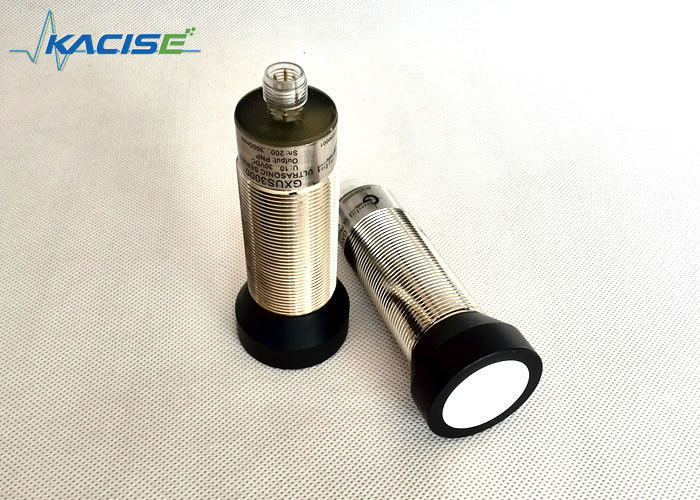

3m Waaier 4-20mA/Kleine de Diameter Ultrasone Sensor van 0-10V voor Industriële Automatisering
Eigenschappen
Niet-contact
Overdraagbaar
Metend regelbaar venster
Klein onbruikbaar gebied
Inleiding
De ultrasone sensormaatregel is een betrouwbaarheid en een opmerkelijke veelzijdigheidsmeetmethode. Het kan realiseren om de meest complexe projecten met inbegrip van objecten opsporing of niveaumaatregel op te lossen, omdat zijn metende manier betrouwbaar in bijna alle omstandigheden werkt.
Appliactions
Niveau het meten
Werktuigbouw
Materiële behandeling
De voedselindustrie
Houtbewerking en meubilair
Landbouw
Bouw
Document het maken
Afmetingen
Parameters
Algemene specificaties
M18 | |
Ontdekkende waaier | 100… 1000 mm |
Aanpassingswaaier | 100….1000mm |
Onbruikbaar gebied | 0… 100 mm |
Standaarddoelplaat | 100 mm x 100 mm |
Omvormerfrequentie | approx.220 kHz |
Reactievertraging | Mej. ong. 10 |
M30-type 1 | |
Ontdekkende waaier | 200… 2000 mm |
Aanpassingswaaier | 200….2000mm |
Onbruikbaar gebied | 0… 200 mm |
Standaarddoelplaat | 100 mm x 100 mm |
Omvormerfrequentie | approx.150 kHz |
Reactievertraging | Mej. ong. 10 |
M30-type2 | |
Ontdekkende waaier | 300… 3500 mm |
Aanpassingswaaier | 300….3500mm |
Onbruikbaar gebied | 0… 150 mm |
Standaarddoelplaat | 100 mm x 100 mm |
Omvormerfrequentie | approx.70 kHz |
Reactievertraging | Mej. ong. 20 |
M30-type3 | |
Ontdekkende waaier | 400… 6500 mm |
Aanpassingswaaier | 400….6500mm |
Onbruikbaar gebied | 0… 300 mm |
Standaarddoelplaat | 100 mm x 100 mm |
Omvormerfrequentie | approx.50 kHz |
Reactievertraging | Mej. ong. 40 |
Indicatoren/werkende middelen
LEIDEN blauw | Macht |
Gele leiden | vast lichaam: voorwerp in de evaluatiewaaier |
het opvlammen: programmafunctie, ontdekt voorwerp | |
LEIDEN rood | vast lichaam: Fout |
het opvlammen: programmafunctie, geen ontdekt voorwerp |
Elektrospecificaties
Werkend voltage UB | 10… 30 V GELIJKSTROOM, GOLVEN 10% SS |
Zonder commissie levering huidige I0 | ≤ 50 mA |
Output
Outputtype | 1 analoge output 0-10V of 4… 20mA. |
Resolutie | Evaluatiewaaier [mm]/4000, maar ≥0.35mm |
Afwijking van de karakteristiek | ≤0.2% van volledige waarde |
Herhaal nauwkeurigheid | ± 0.1% van volledige waarde |
Ladingsimpedantie | >1k ohm |
Temperatuurinvloed | ≤ 2% van volledige waarde |
Omringende voorwaarden
Omgevingstemperatuur | -25… 70 °C |
Opslagtemperatuur | -40… 85 °C |
Mechanische specificaties
Verbindingstype | Apparatenschakelaar M12 x 1, speld 4 |
Beschermingsrang | IP65 (verkiesbare IP67) |
Materiaal | Het huisvesten: vernikkeld messing of plastiek |
LEIDENE Vertoningen
Vertoningen in afhankelijkheid van werkende wijze | Rode leiden | Gele leiden |
De grens van de COLLOQIUMevaluatie Ontdekt voorwerp Geen ontdekt voorwerp Onzeker voorwerp (ongeldig COLLOQIUM) |
van flitsen op |
flitsen van van |
Normale wijze (evaluatiewaaier) | van | op |
Fout | op | vorige staat |
Installatievoorwaarden
Als de sensor bij de daling van de milieutemperatuur onder 0℃ geïnstalleerd is, zou het goed op de beschermende maatregelen moeten doen. In het geval van directe steun van de sensor in a door gat die de staalnoten gebruiken, moet het bij het midden van de huisvestingsdraad worden bevestigd.
De Beschrijving van de sensorfunctie
De reeks en past het omschakelingspunt aan en gaat interval van de omschakelingsoutput en de analoge uitvoerproducten vooruit
Het schakelen en de analoge output kunnen gebruikend het stemmende eind worden geplaatst, specifiek, zijn er acht het werk wijzen die kunnen worden geplaatst.
Elk van deze Montages is verdeeld in de volgende stappen:
In de eerste stap, selecteert de gebruiker een zelf-vastgestelde afstand of zet de sensor in de golf-verlies staat.
Ten tweede, sluit de kaliberbepalingsterminal aan de voeding of GND aan, en houd de verbinding tot het gele licht knippert (of de rood lichtknipoogjes als de staat wordt verloren).
In de derde stap, selecteert de gebruiker de tweede zelf-vastgestelde afstand of staat de sensor toe om de staat van het golfverlies in te gaan.
In de vierde stap, sluit de kaliberbepalingsterminal aan GND of de voeding (verschillende staat van de tweede stap) aan, en houd de verbinding tot het gele licht knippert (of de rood lichtknipoogjes in het geval van golfverlies).
Er zijn 8 wijzen om output te schakelen
1. Venster normaal open wijze (analoge uitvoerproducten voor positieve lineaire het werk wijze of de wijze van de afstandsmeting).
2. Het venster sloot normaal wijze (het analoge uitvoerproduct is negatieve lineaire verrichtingswijze of de vloeibare wijze van de niveaumeting).
3. Enig punt normaal op wijze.
4. Single-point normaal gesloten wijze.
5. De enige wijze van het punt normaal open interval met grote hystereselijn.
6. Single-point normaal gesloten intervalwijze met grote hystereselijn.
7. Of de normaal open wijze wordt ontdekt.
8. Of de normaal gesloten wijze wordt ontdekt.
Ongeveer RS485-output modelproducten. Beschrijving van
Er is wijze drie van verrichting,
1: De automatische metingswijze, de sensor meet onophoudelijk het vloeibare niveau en de afstand, en de gebruiker leest de meetresultaten op elk ogenblik door interface 485.
2: De gebruiker stelt geen mededeling 485 in werking, zal de sensor actief een meting in werking stellen en zal het resultaat melden.
3: De slaapwijze, het product gaat in slaapwijze, het gebruikers eerste kielzog de sensor door 485, en dan in werking stelt een meting omzet en omhoog de resultaten opnieuw vóór de sensorslaap verkrijgt.
