Het handboek van het Vloeibare niveau die van GXPS609A systeem in GPRS meten deelt wijze mee

Het handboek van het Vloeibare niveau die van GXPS609A systeem in GPRS meten deelt wijze mee





1.System vat samen



De „vloeibare hoogte die systeem in GPRS meten communiceert de wijze Vloeibare hoogte metend eindapparatuur in GPRS meedeelt wijze“, „de Software van het Serverbeheer“ en „Configuratielijn““ omvat „. Het wordt gebruikt voor vloeibare de hoogtewaarde van de timingsmaatregel, temperatuurwaarde, lengte en breedtegegevens, datum en tijdinformatie en toont deze waarde in de „Software van het Serverbeheer“.

Bericht 1: De „vloeibare hoogte die systeem in GPRS meten deelt plotseling wijze“ voor „Systeem“ zoals na beschrijving mee.

Bericht 2: De „vloeibare hoogte die eindapparatuur in GPRS meten deelt wijze“ voor plotseling „Eind“ zoals na beschrijving mee.

Bericht 3: De „software van het Serverbeheer“ voor plotseling „Software“ zoals na beschrijving.

Bericht 4: De „configuratielijn“ voor plotseling „Lijn“ zoals na beschrijving.

De „terminal wordt“ gebruikt voor vloeibare de hoogtewaarde van de timingsmaatregel en temperatuurwaarde, en overbrengt deze die waarde meten aan de „Software“ in GPRS meedeelt wijze, kan de gebruiker „Software“ gebruiken om de vloeibare hoogtewaarde te zien en „te leiden Eind“ deze.

De „software“ is slechts een manifestatiesoftware om de gebruiker aan te bieden, is zijn functie zeer eenvoudig, en het moet geen krachtige functie hebben om velen „te nemen het Eind“ tegelijkertijd lopen. Als de gebruiker een groot systeem „Software“ met krachtige functie nodig heeft, gelieve Co. van de Opto-elektronicatechnologie van Xi'an Kacise, Ltd te contacteren.

De „lijn wordt“ slechts gebruikt voor vormt „Terminal“ door gebruiker, is het verbindt tussen de „Terminal“ en de RS232-seriële poort van computer.



2. „Eind“ Structuurtekening

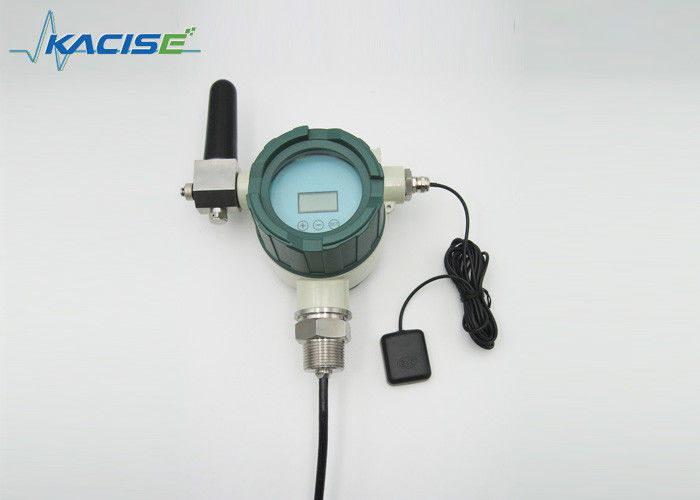

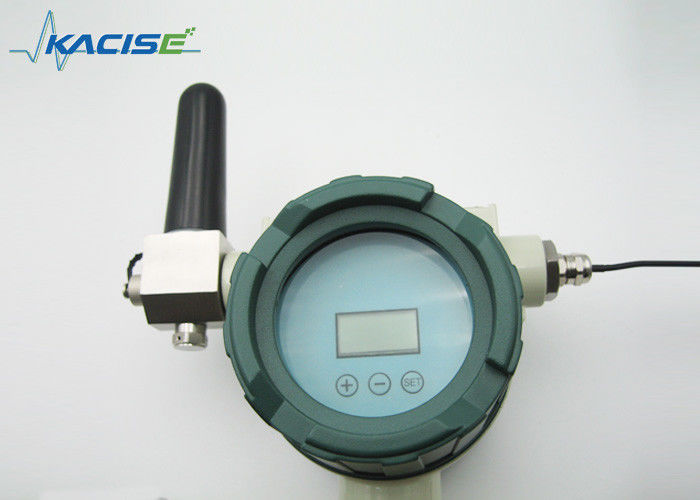

GXPS609 (GPRS) eindstructuurtekening: als beeld

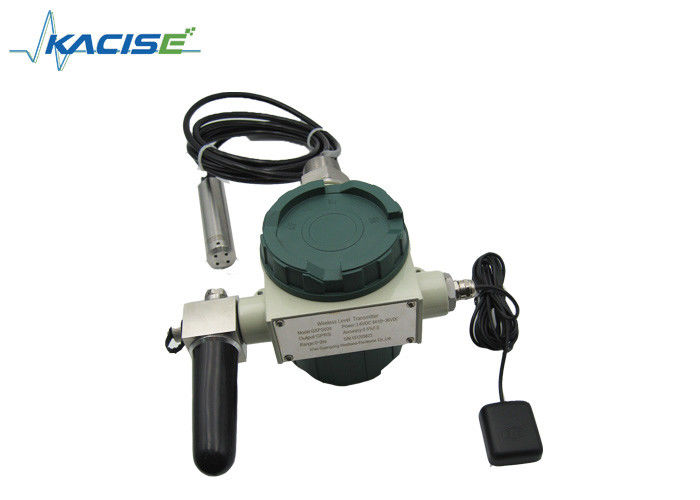

De rug de terminal van van GXPS609 (GPRS): als beeld twee



3.Technology norm en Voedinggebruik



Maatregelenwaaier	0~3m diesel.
Maatregelenprecisie	0.5%F.S.
Voedingmanier	3.6VDC batterij en 10VDC~35VDC externe voeding.
Verdedig Rang	IP65
Werk Temperatuur	-25℃~85℃.
Opslagtemperatuur	-25℃~85℃.
Communicatie Frequentie	GSM/GPRS 850/900/1800/1900MHz.
Interfacetype	NPT1.
De Tijd van het timingswerk	3 minieme minuut ~ 1000 (kan plaatsen).
Voeg Functie toe	LCD, zeer belangrijk-pers, GPS.
De „eind“ tijdslimiet van het batterijgebruik	bijvoorbeeld, is het gebruik nummer één batterij „ER34615M“, zijn capaciteit 14.5AH, is de frequentie van het „Systeem“ werk het werk eens per uur: Terminal de van GXPS609 (GPS) kan ongeveer 120 dagen werken.
Uitgezocht batterijmodel	adviseer gebruik nummer één batterij „ER34615M“. Als de gebruiker uitgezochte batterij door zelf, wil de batterijnorm gelieve volgens zoals volgend. batterijvoltage: 3.0VDC~3.6VDC; maximum zet outputstroom voort: meer dan 0.5A; de stroomcapaciteit van de impulsoutput: meer dan 1A.
Het voedinggebruik verlicht	de „terminal“ kan batterij of externe voeding gebruiken. Zie de eindstructuurtekening, de positie van externe voeding in de „Externe Elektrointerface“, in de interface, „1“ is anode, „2“ zijn kathode.



4. Het „systeem“ Gebruik verlicht



Wanneer u het „Systeem“ meisje gebruikt, te vormen gelieve het „Eind“ gebruik de „Software“ eerst, en dan kunt u het „volledige Systeem“ gebruiken.



4.1 „Software“ Opstelling



⑴ kopieer het dossier van „GPRS_Server_Setup“ in CD aan gegevens verwerken.

⑵ klik op zijn beurt „opstelling“ en „GPRS_Server_Setup tweemaal“.

Gelieve te stellen de computer terug wanneer volledige opstelling.



4.2 de „Terminal“ vormt



⑴ open de rugdekking van „Terminal“, bevestig de batterij, en open de „Machtsschakelaar“ voor "aan".

⑵ houd de groene haven van „Lijn“ tussenvoegsel „Configuratiecontactdoos“, en een andere haven verbindt met de RS232-seriële poort van computer.

(3) klik „LLMServer.exe tweemaal“ om de „Software“ te openen: als beeld drie



Beeld drie

Beeld vier

Als het dialoogvenster lijk aangezien beeld vier, gelieve „te klikken bepaal“ of „o.k.“.



(4) klik „“ knoop, openen de „GPRS-Informatie vormen“ dialoogvenster, selecteren het seriële poortaantal, is het baudrate 9600, en klikt „Open seriële poort“ om de seriële poort te openen: als beeld vijf



Beeld vijf

⑸ gelieve te wachten op de initialisering van „Terminal“, is dit proces minuut ongeveer vijf. Na minuut vijf, duw „Configuratie op Sleutels“ op de „Terminal“, en dan vormt de „GPRS-Informatie“ dialoogvenster kan een bericht „tonen Bericht: De terminal wordt aangesloten!“. De gebruiker kan de „Terminal“ op dit ogenblik vormen: als beeld zes.





Beeld zes

⑹ „Server IP“: Moet invullen, alstublieft het „openbaar netwerkip-adres“ van server invullen, is het „openbaar netwerkip-adres“ uniek in globaal.

„Poortnummer“: Moet invullen, gelieve het poortnummer van server door router in te vullen wijs toe.

„Mobiel Aantal“: Vul mobiel telefoonnummer in, kan dit aantal alarm kort bericht ontvangen wanneer de GPRS-scheiding. Als de gebruiker deze functie nodig heeft, gelieve te vullen in. Deze functie kan gebruik openen of sluiten de „Software“.

⑺ klik „sparen Configuratie“ knoop in de „Terminal“ te bewaren, en u kunt „Gelezen Configuratie“ knoop klikken om deze configuratie te lezen. Als het verkeerd is wanneer u voorleest, gelieve te vormen opnieuw; als het juist is, sluit de „Lijn af“, sluit „gelieve Machtsschakelaar“ aan "uit", en de rugdekking van „Terminal“ te behandelen.

⑻ het configuratieproces is op dit ogenblik volledig, de beschrijving gelieve volgens als volgt om het „Systeem“ werk normaal te maken.

Het de het procesbeschrijving en gebruik van het „systeem“ werk verlichten.



4.3 .1 het procesbeschrijving van het „Systeem“ werk:



⑴ open en eerst In werking stellend de „Software“ op de server.

⑵ open de voeding van „Terminal“, en het „Eind“ beginwerk.

⑶ de „Terminal zal“ tijd met „Software“ na het „Eind“ het terugstellenopstarten controleren. De „software zal“ de huidige datum verzenden en de tijd aan de „Terminal“, zal de „Terminal“ de gegevens en de tijd, besparen en zal de gegevens en de tijd door oneself bijwerken.

⑷ de „Terminal zal“ huidige maatregeleninformatie naar de „Software“ wanneer het werk van de controletijd volledig is verzenden, omvat de maatregeleninformatie: Het „eind“ adres, de vloeibare drukwaarde momenteel, de „Eind“ lopende wijze, de batterijcapaciteit, de breedte, de lengte, de huidige datum en de tijd en gaan voorbij. Deze meten informatie zullen tonen op de „Software“ belangrijkste interface.

⑸ de gebruiker moet de „Terminal“ door zelf in vormen vormt wijze (plaats wijze), en dan klikt knoop „ingaat van de het Werkwijze“ liet de „Terminal“ in de het werkwijze.

⑹ de „Terminal“ kan zelf sparen maatregeleninformatie wanneer de „Software“ losmaakt, en verzendt het alarm kort bericht tegelijkertijd naar het mobiele telefoonnummer is. Het meest sparen maatregel is het informatieaantal punt 5000, wanneer de „Terminal“ opnieuw verbindt met de „Software“ is, kan de „Terminal“ zelf deze bewaarde maatregeleninformatie naar de „Software“ verzenden (verzend frequentie: 5 seconden om een maatregeleninformatie) te verzenden, en gespaard in de database wanneer de „Software“ deze maatregeleninformatie ontvangt. De „software“ belangrijkste interface is toont slechts de recentste maatregeleninformatie.

⑺ alarmeer korte berichtinhoud: „Alarm, GPRS-Scheiding! De huidige drukwaarde is: *** KPa“.

⑻ omdat de speciale systeem lopende wijze, wij geen gebruiker adviseren om de functie „sparen van de maatregeleninformatie“ met oud te gebruiken, daarom tevreden het systeem hervatten verbind wanneer u het alarm korte bericht ontvangt of vindt de systeemverbinding losmaakt.



4.3.2 het „Systeem“ gebruik verlicht



(1) de opstelling de „Software“ op de server, en klikt het softwarepictogram tweemaal om de „Software“ te openen: als beeld drie.

                                                               Beeld zeven

(2) „Software“ hoofdinterface: als beeld acht

Beeld acht

(3) klik  knoop of klik „Parameter het Plaatsen“ knoop onder het „het Plaatsen“ menu, is het „het Plaatsen“ dialoogvenster toont. Dit dialoogvenster wordt gebruikt voor vormt de „Software“: als beeld vijf



„De haven die van het servernetwerk“ plaatsen: vul het lokale IP-adres van de servercomputer in, en het poortnummer van server door router wijst toe.

„Communicatie mislukkingstijd die“ plaatsen: De „eind“ ver*binden-overwerktijd vormt. Als de „Software“ niet de maatregeleninformatie tijdens dit keer ontvangt, zal de Status“ kolom belangrijkste van de interfacelijst de „tonen het rode woord „losmaakt“, wijst op deze informatie GPRS-de lijn misschien reeds losmaakt, te controleren gelieve server en „Terminal“, en de samenvatting verbindt zo spoedig mogelijk. Dit keer vormt moet meer dan „de tijdinterval van het timingswerk“, adviseren wij de gebruiker dit keer drie keer dan het „de tijdinterval van het timingswerk“ vormt.

„De reeks van de emmerwaaier“: vorm de kolomhoogte in de belangrijkste interface bij het recht, simuleer vloeibare hoogte in het echte milieu.

„Alarmeer Functiereeks“: de alarmfunctie vormt, plaatste vloeibaar hoogtealarm beperkt en verslaat omhoog grenswaarde.

„LanguageSet“: De „software“ Taal kiest, blijft het Engels in gebreke

⑷ klik  knoop of klik de knoop „van de Gegevensvraag“ onder het „Zoeken“ menu, is het dialoogvenster „van de Gegevensvraag“ toont: als beeld tien





„Eindidentiteitskaart“: selecteer „Eind“ adres u onderzoekt, of selecteert „allen“ aan onderzoek al „Terminal“ wilt.

„Vraagtijd“: selecteer de tijdsectie u onderzoekt wilt.

„Onderzoeks“ knoop: Onderzoek opdrachtknop.

De „uitvoer“ knoop: als „EXCEL-formaat“ uitvoer onderzoeken alle gegevens van.

„Schrap“ knoop: schrap alle gegevens u onderzocht.

⑸ neem de Simkaart met GPRS op dienen, openen de „Eind“ voeding.

⑹ deze „Terminal zal“ in het gunstigste geval twee minuten voor het signaal van onderzoeksgps, gebruiken en zal dan de al maatregeleninformatie naar de „Software“, zodat de gebruikersbehoefte ongeveer drie minuten verzenden wachten om deze te zien informatie voor het eerst meten over de „Software“.

⑺ wanneer de „Software“ maatregeleninformatie voor het eerst, de gebruikersbehoefte ontvangt om de „Terminal“ te vormen, en liet de „Terminal“ in de „het Werkwijze“. Klik de rij van tweemaal tonen „Eind“ maatregeleninformatie, is het „het Eind Plaatsen“ dialoogvenster toont: als beeld elf

Beeld elf

⑼ het „het Eind Plaatsen“ dialoogvenster kan de basisinformatie van elke „Terminal“ in de lijst tonen, en de gebruiker kan de „Terminal“ in de interface vormen.

De lijst van hierboven in interface toont de basisinformatie van elke „Terminal“, wordt deze informatie bewaard in de database van server, kan de gebruiker „Schrappings“ knoop klikken om de informatie in de database van server te schrappen.

„Het etiket het werk van de parameterconfiguratie“:

„Eindnaam“: wanneer de nieuwe „Terminal“ komt, „plaatste“ de gebruiker indien geroepen een user-defined naam voor de nieuwe „Terminal“ en hier invullen, dan klik knoop.

„Vloeibare Dichtheid“: vul vloeibare dichtheid van gemeten in. Bijvoorbeeld, is de dichtheid van diesel 0,84, te vullen gelieve 0,84 in, en te klik „plaatsen“ knoop.

Wanneer de „Eindnaam“ en de „Vloeibare Dichtheid“ gevulde volledig zijn, moet de gebruiker „Nieuwe Eind“ knoop klikken om de nieuwe „Terminal“ in de database van server toe te voegen.

„Alarmeer Bovenleer“ en „Lager Alarm“: Plaats de vloeibare waarde van het hoogtealarm.

De configuratie“ etiket „van de uitbreidingsparameter: als beeld twaalf

Beeld twaalf

„Eindidentiteitskaart“: vorm het nieuwe „Eind“ adres. Het „eind“ adres is vormt reeds volledig in fabriek, stellen voor wij de gebruiker gelieve niet opnieuw te vormen.

„SMS-Functie“: open of verzend dicht korte berichtfunctie, en klik „plaatsen“ knoop.

„Tijdinterval“: vorm het de tijdinterval van het timingswerk van „Terminal“, en klik „plaatsen“ knoop. Gelieve te vormen het „Tijdinterval“ meer dan 5 minuten.

⑽ alle parameters zijn vormen volledig, te klikken gelieve de knoop „ingaan van de het Werkwijze“, laten het „Eind“ werk in de „het Werkwijze“.

Op de „het Werkwijze“, wanneer de „Terminal“ naar de maatregeleninformatie verzendt, kan het LCD scherm de drukwaarde en de drukeenheid tonen. Wanneer „proces“ verzend, zal de „Terminal“ gesneden voeding zijn en zal met slaap beginnen, tot volgende waken. Wanneer de „Terminal“ met slaap begint, te doen gelieve om het even wat niet.

⑾ als de gebruiker wil wijzig me opnieuw vormen, te klikken gelieve „ingaan Vastgestelde Wijze“ knoop en wachten op „Eind“ waken, en weggaan daarna de „het Werkwijze“ in „plaatsen Wijze“. In „plaats Wijze“, kan de gebruiker de „Terminal“ vormen.

⑿ „Bericht“ kader op de bodem van „het Eind Plaatsen“ interface: al bericht van stelt deze „het Eind Plaatsen“ interface in werking hier zal tonen, kan de gebruiker weten is werk of slaag of de mislukking ziet hier.

⒀ in de „Software“ belangrijkste interface, klik de rij van getoonde maatregeleninformatie, zal de kolom toont de vloeibare hoogte simuleren, zal de grafiek de vloeibare grafiek van de hoogtewaarde tonen.

⒁ in de „Software“ belangrijkste interface, klik „over ons“ knoop onder „over“ menu, „over ons“ het dialoogvenster is toont. Dit dialoogvenster is toont de informatie van Co. van de OPTO-ELEKTRONICAtechnologie van XIAN KACISE, Ltd.



5.Key-pers werk



De „terminal“ neemt drie zeer belangrijk-persen, „(+)“, „(-)“, „(PLAATS)“. De gebruiker kan deze zeer belangrijk-persen gebruiken toen de „Terminal die“ lopen in „Wijze“ plaatste en verzendt op het ogenblik geen gegevens.

Stel stappen in werking: het zeer belangrijk-persmenu omvat „ZOALS“ en „SL“.

„ZOALS“: vorm „Eind“ adres.

„SL“: vorm „Eind“ de tijdinterval van het timingswerk.

⑴ de lange pers „(PLAATS)“, LCD toont „ALS“, stelt de „Terminal“ in zeer belangrijk-persmenu wijze in werking.

⑵ korte pers „(+)“, het menuoptie van de schakelaar zeer belangrijk-pers „ZOALS“ en „SL“.

⑶ lange pers „(-)“ in „AANGEZIEN“ het menu, u zeer belangrijk-persmenu kan weggaan toont interface, en in de interface van de drukwaarde toon.

⑷ de korte pers „(PLAATS)“ in „ALS“ menu, u kan in „Eind“ adresinterface, adresbereik „0~253“ vormen. druk „(+)“, voegt het adres „1 toe“; druk „(-)“, adresdaling „1“; druk „(PLAATS)“, sparen adres en terugkeer. _als u niet willen vormen „eind“ adres, lang pers „(-)“ te om terugkerenen.

⑸ de korte pers „(PLAATS)“ in het menu van „SL“, u kan in de „Eind“ interface van het de tijdinterval van het timingswerk, de waaier van het tijdinterval vormen „0 seconds~60000-seconden“. druk „(+)“, voegt het tijdinterval „1second toe“; druk „(-)“, schakelaarlcd toont het aantal segment; druk „(PLAATS)“, sparen tijdinterval en terugkeer. _als u niet willen vormen, snakkenen pers „(-)“ te om terugkerenen



6.Maintenance verlicht



⑴ te nemen gelieve een Simkaart met GPRS op dienen v3o3or gebruik de „Terminal“. De simkaart moet 800MHz, 850MHz, 1800MHz, 1900MHz overeenstemmen.

⑵ verzeker gebruik de batterij adviseert. Als de „Software“ het „Eind“ tekort van de batterijcapaciteit toont, te vervangen gelieve nieuwe batterij.

⑶ als de mededeling tussen „Software“ en „Terminal“ losmaakt, te controleren gelieve server, „Software“, „Terminal“, batterij, en de Simkaart is hetzij normaal of fout.

⑷ vermijd „Eind“ antenne dichtbij het metaal en het sterke magnetische voorwerp.

⑸ als de fout van het „Systeem“ werk, en u niet de fout oplost, gelieve Xi'an Kacise te contacteren. Wij staan niet toe de gebruiker neemt en neer de „Terminal“ voor zich herstelt.
