Plaats van herkomst: | Shaanxi, China (vasteland) |
Merknaam: | KACISE |
Modelnummer: | Ktg-M5 |
Min. bestelaantal: | 1 Stuk / Stukken |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton of klanten beschikbare verzoeken |
Levertijd: | 5 werkdagen na betaling |
Betalingscondities: | L/C, D/A, D/P, Western Union, MoneyGram |
Levering vermogen: | 1000 overeen te komen Stuk/Stukken per Week |
Willekeurige Afwijking: | ≤0.2°/h | Macht (1 Fase): | 5&16000V & Herz |
---|---|---|---|
Afwijkingsstabiliteit: | ≤0.25°/h | Niet-lineair: | ≤0.5%F |
Maximum het volgen Tarief: | ≥60°/S | Bandbreedte: | ≥70HZ |
Hoog licht: | mems gyroscoopsensor,de module van de gyroscoopsensor |

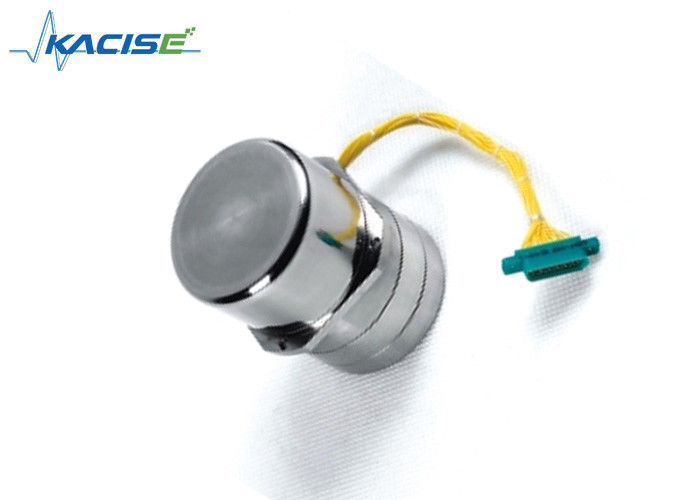

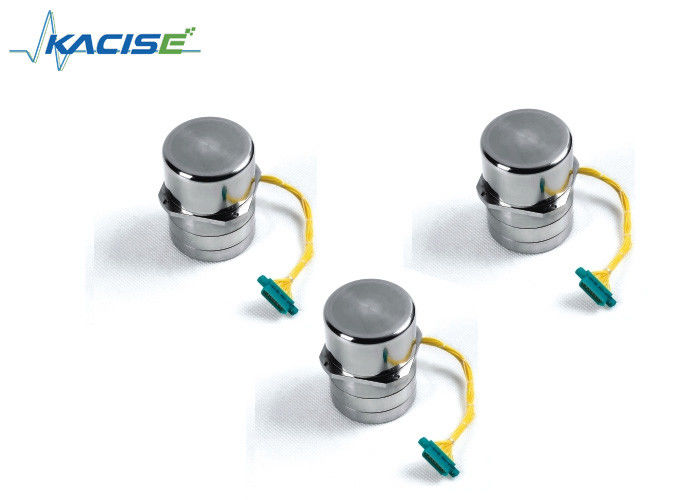

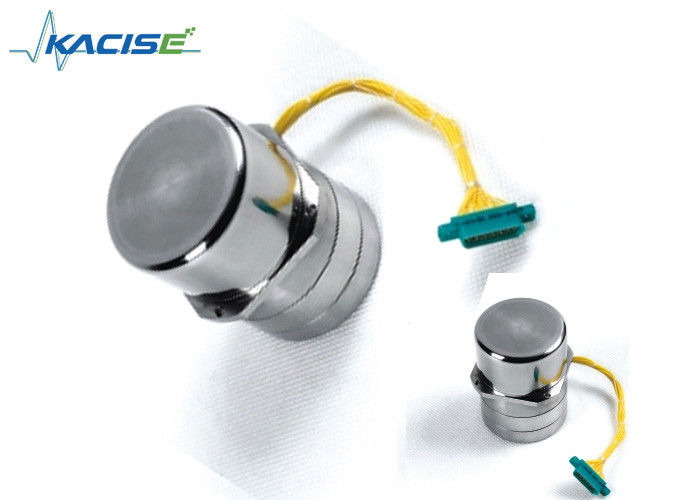

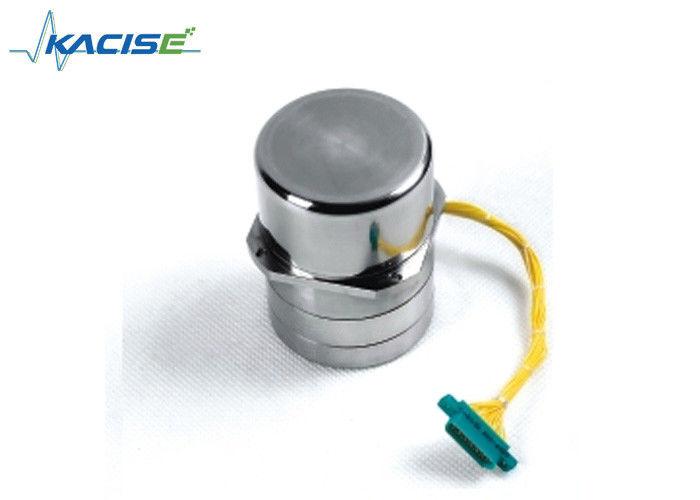

Ktg-50 hoge Nauwkeurigheids Dynamische Gestemde Gyroscoop voor land riem-onderaan systeem
Eigenschap
Lichtgewicht
Kleine grootte
Snel beginnend
Gebruikt in milieu op hoge temperatuur
Inleiding
Op het boorgebied, is de traagheidsapparaten groter en meer aanpasbaar dan het vliegende gebied, wegens zijn slechte arbeidsvoorwaarden, milieutemperaturen hoog is, is de temperatuur van aanpassing en het levensvereisten zeer eisend, wordt de dynamisch gestemde gyroscoop ktg-M5 ontworpen voor het geval van het boorgebied.
Parameter
Parameter | Spec. | Waarde | Eenheid |
Macht | Macht (Fase 3) | 12&400 | V & Herz |
Macht (1 Fase) | 5&16000 | V & Herz | |
prestaties | Willekeurige Afwijking | ≤0.2 | °/h |
Afwijkingsstabiliteit | ≤0.25 | °/h | |
Niet-lineair | ≤0.5 | %FS | |
Maximum het volgen Tarief | ≥60 | °/S | |
Niet-g-gevoelige Afwijking | ≤15 | °/h/g | |
G-gevoelige Afwijking | ≤8 | °/h/g | |
Bandbreedte | ≥60 | Herz | |
De Factor van de Torquerschaal | ≥670 | °/h/mA | |
technologisch | Synchronisatietarief | 8000 | r/min |
Synchronisatietijd | ≤30 | S | |
Outputgradiënt | 21±2 | mV/‚ | |
Primaire torquer | 50±3 | Ω | |
secundaire torsie | 2±0.5 | Ω | |
Fysiek | Gewicht | <130> | g |
Afmetingen | φ29×53 | mm | |
Flens | M5×29 | mm | |
Werkomgeving | Temperatuur | -15~100 | ℃ |
Trilling | 5 | g | |
Schok | ≥50 | g |
De producten zouden moeten worden geïnstalleerd om ervoor te zorgen dat de as van X (y) en de as van de metingsverwijzing samenvallen, zou de installatiefout minder dan 5 ‚moeten zijn.
Verrichting
J30J-15T
Het contactdoostype: J30J-15T (kabel length160~175mm)
Speld Nr. | Functiedefinitie | Opmerking |
1 | Signaaloutput van x-As | |
2 | GND | Voor Opwindingsmacht en signalen |
3 | X-as torsierol (het eind) | |
4 | Een de bestuurdersmacht van de fasemotor | Daar-fase 12V, 400Hz |
5 | De voeding van de sensoropwinding | Singal-Phase5V, 16KHz |
6 | Signaaloutput van y-As | |
7 | Y-as torsierol (het begin) | |
8 | B de bestuurdersmacht van de fasemotor | Daar-fase 12V, 400Hz |
9 | DC+15V | Macht voor Voorversterker |
10 | Gelijkstroom-15V | Macht voor Voorversterker |
11 | X-as torsierol (het begin) | |
12 | VERKLAAR nietig | |
13 | VERKLAAR nietig | |
14 | C de bestuurdersmacht van de fasemotor | Daar-fase 12V, 400Hz |
15 | Y-as torsierol (het eind) |
NOTA: Het zelfde is op J30J-21T van toepassing, als gebruik andere contactdoos, gelieve vooraf te verklaren.
Toepassing
