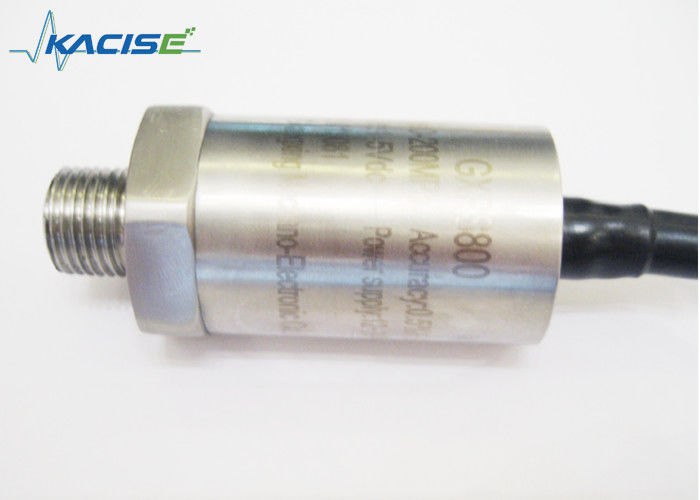

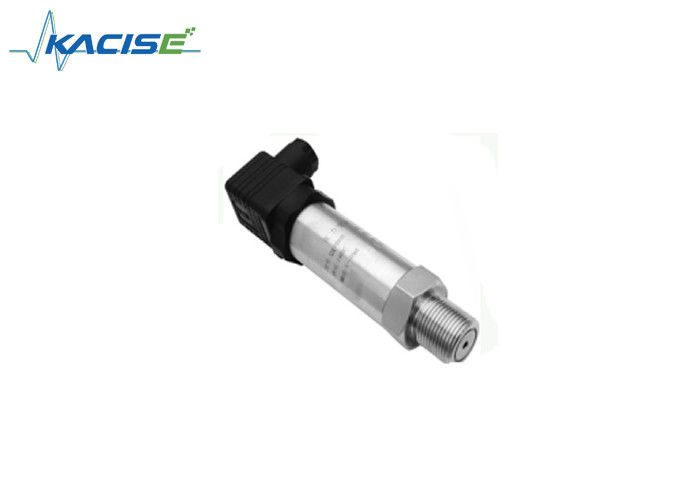

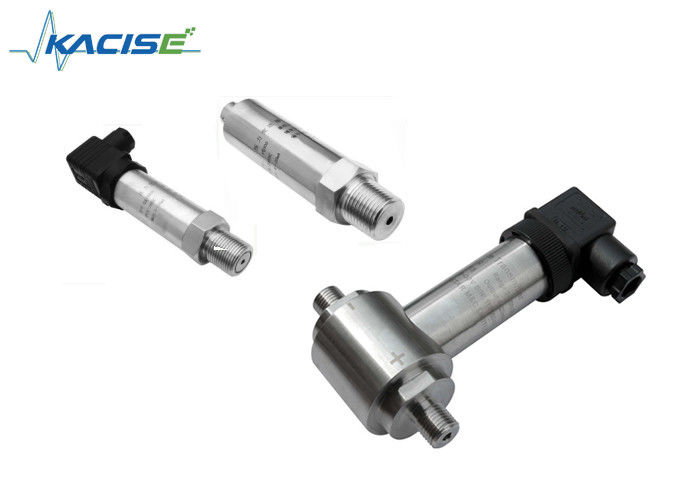

Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor

Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor

  • Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor
  • Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor
  • Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor
  • Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor
Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor
Productdetails:
Plaats van herkomst: China
Merknaam: Kacise
Certificering: Intrinsically safe, explosion proof, CE certificate
Modelnummer: GXPS800
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 Stuk / Stukken
Prijs: negotiable
Verpakking Details: elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb
Betalingscondities: Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 2000 Stuk/Stukken per Week
Contact
Gedetailleerde productomschrijving
Drukbereik: -0.1… - 0.01MPa ...... 200MPa Nauwkeurigheid: ±0.1%F.S, ±0.25%F.S, ±0.5%F.S
Outputsignaal: 4~20mA 0~20mA 0~10mA 0~5V 0~10V Voeding: 12~30Vdc 12~30Vdc
Vertoningswaaier: -999~1999 Bedrijfstemperatuur: -50°C~150°C
Hoog licht:

de hoge sensor van de nauwkeurigheidsdruk

,

Explosiebestendige Drukzender

GXPS-reeksen Sputterende van de filmkern Waaier -0,1….- output 0~20mA,0~30VDC-Drukzendervan 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor



Toepassing

  • Bouwmachines
  • Automobielmotor
  • Motor van het hoge druk de gemeenschappelijke spoor
  • Milieu op hoge temperatuur en koud
  • De diepe goed meting van de oliedruk
  • Boilerdruk het testen
  • Aardgasopslagapparaat
  • Hydraulische smering

Eigenschap



  • ±0.1, ±0.25, ±0.5%F.S
  • Sputterende filmkern
  • Bestand tot op hoge temperatuur van 150℃
  • Volledig gelast, geen „O“ - ring
  • Een verscheidenheid van schakelaar en drukhaven
  • Polariteit niet twee draad huidige output
  • De output van gelijkstroom en AC
  • Intrinsiek veilig, explosiebestendig, Ce-certificaat
  • Volgzame RoHS

Inleiding



GXPS800 is de reeks gesputterde zender van de filmdruk een waaier op hoge temperatuur, grote, hoge precisieproducten. Wijd gebruikt in gas, vloeibare drukopsporing, zoals water, olie, milde corrosieve vloeistoffen en gassen.

De gesputterde filmkern verwijst naar het gebruik van chemische methodes, in het kernlichaam op het elastische lichaam die door chemische methodes, een laag van isolatie sputteren, volgde het sputteren op het gebruik van een reeks metingen op de de brug en de temperatuur het compenseren van Wheatstone van het isolatie dun metaal weerstanden, en behandelde definitief met een laag van het isoleren van materiaal boven de weerstand van de metaalfilm. Wanneer het kernlichaam door de misvorming van het drukelastomeer in het elastische lichaam voorkomt, komt een metaal dunne film, een sputterende Wheatstone-brug samen met de misvorming voor om een lineaire output te veroorzaken.



Elektronische interface en signalendefinitie





Waaier -0,1….- de Output 0~20mA, 0~30VDC-Drukzender van 0.01MPa ...... 200MPa voor Motor van het Hoge druk de Gemeenschappelijke Spoor 0



Elektrische verbinding
draad 2 draad 3 draad 4 Kabel Hirschmann Luchtstop
Macht Macht Power+ Rood 1 1
Output Output Output+ Blauw 2 2
  Machtsgrond Macht - Zwart 3 3
    Output Groen
Beschermd beschermd Beschermd Geel   4

Parameter



Spec. Waarde
Drukwaaier -0.1….- 0.01MPa ...... 200MPa
Ladingsdruk 2 keer nominale waardedruk (1.5X)
Breukdruk 4 keer nominale waardedruk (3X)
Nauwkeurigheid ±0.1%F.S, ±0.25%F.S, ±0.5%F.S
Stabiliteit Typische waarde 0.25%F.S/year, Max. 0,4% F.S
Werkende temperatuur -50°C~150°C
Compensatietemperatuur -20°C~120°C
Middelgrote verenigbaarheid Al Bijtend Middel Compatibel met 1Cr18Ni9Ti
Elektroprestaties 2 het systeem van de draadsystem3/4 draad
Outputsignaal 4~20mA, 0~20mA, 0~10mA, 0~5V 0~10V
Voeding 12~30Vdc, 0-30VDC, 1-5V, 0.5-3V
Ladingsdruk (U-10)/0,02 (Ω) > 20kΩ
Isolatie > 100M Ω@50V
Elektrische sterkte 500V@60 tweede
Trilling/Effect 10g/5~2000Hz, assenx/y/z20g sinus 11ms
Duurzame druk 2×106pressure cirkel @25°C
Elektroverbinding Hirsmann, luchtstoppen, vaste kabel, de kabel van het waterbewijs
Vertoningswaaier -999~1999
Drukhaven M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4
Druktype G, S Reactietijd: 10ms
EMI/EMC EMI: En50081-1-2; EMC: En50082-2
