| Plaats van herkomst: | China |
| Merknaam: | KACISE |
| Certificering: | ISO / CE / Explosion-proof |
| Modelnummer: | KVF-Reeks |
| Min. bestelaantal: | 1PC |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Karton/Houten doos |
| Levertijd: | 7 werkdagen |
| Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
| Druk: | 1.6 Mpa, 2.5Mpa, (Speciale) 4.0Mpa | Diameter van: | DN15 ~ DN1800 |
|---|---|---|---|
| temperatuur: | -20°C - +160 °C | Voeding: | 24VDC, 220VAC |
| Mededeling: | RS-485/MODBUS, HERT | Nauwkeurigheid: | ±1.0% (Norm) |
| Outputsignaal: | 4~20mA | Installatie: | Flens, Klem, Draad, Toevoeging |
| Middel: | De stoom, verzadigde stoom, Co2, Lucht, omringt lucht, Andere steanm | Taal: | Engelse Chinees, |
| Hoog licht: | de stroommeter van de draaikolkstoom,toevoegingstype stroommeter |
||

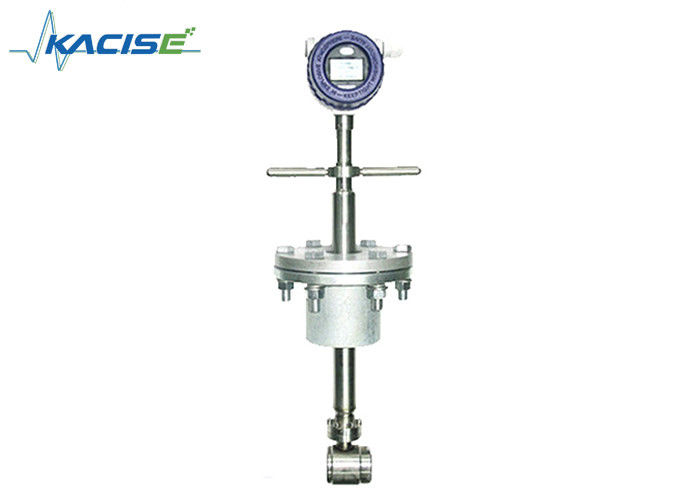

LCD Vertonings de Verre Vertoning en van de het Aardgasdraaikolk van de Controle 4-20MA Stoom Inleiding van de de Stroom
meter
De draaikolkdebietmeter is gebaseerd op het " Karman-draaikolk“ principe, het gebruik van piezo elektrisch kristal als metend element van de instrumenten van de stroommeting voor een verscheidenheid van gas, stoom, vloeibare stroommeting. LUGB-reeks specificaties van de draaikolkdebietmeter van DN15 aan DN600, draaikolkdebietmeter overeenkomstig de structurele kenmerken in de debietmeter van de volledig-buisdraaikolk en insteekdraaikolkdebietmeter. Overeenkomstig de verschillende outputsignalen kan in de wijzesensor van de impulsoutput en de standaard huidige output van de zender worden verdeeld. Het instrument heeft het voordeel van de brede waaier van de stroommeting, hoge nauwkeurigheid, eenvoudige structuur, klein drukverlies, geen bewegende delen, enz. Het wordt toegepast op de meting van onmiddellijke stroom en totale stroom van vloeistof in een gesloten pijpleiding.

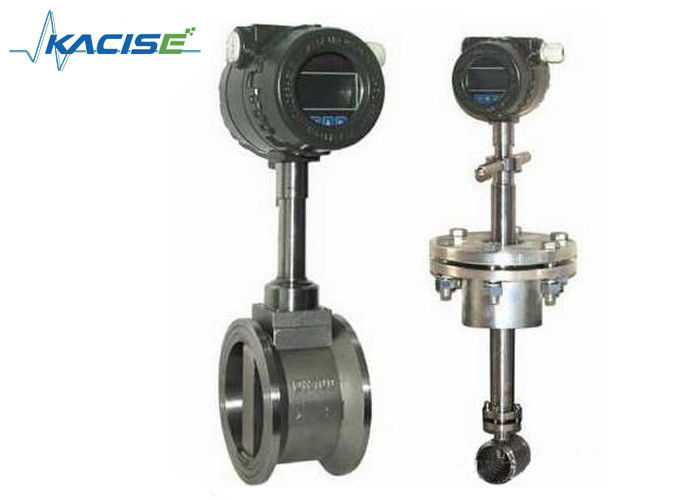

De stroommeter van de structuurdraaikolk
Eigenschappen
De meting is onafhankelijk van vloeibare dichtheid, viscositeit, vochtigheid, temperatuurdruk en geleidingsvermogen zijn Er geen hindernisdelen in de metende buis geen drukverlies aan de buis waarvan het rechte deel van laag vereiste de sensor met aan de grond gezete elektrodengurantees is de aan de grond zettende wellThe sensor met geavanceerde verwerkingstechnologie van aardige weerstand tegen de negatieve druk is.
1. Eenvoudig en vast, geen bewegende delen, hoge betrouwbaarheid, de verrichting is op lange termijn zeer stabiel
2. Nul afwijking, hoge precisie
3. Het drukverlies is klein, gemakkelijk te handhaven
4. Het meten van waaier, waaier tot: 1: 15
5. De brede waaier van toepassingen, gas, vloeistof, stoomstroom kan worden gemeten
6. Brede werkende temperatuurwaaier: -40 ℃ aan 350 ℃ op hoge temperatuur
7. Output impulssignaal of huidig signaal, makkelijk te gebruiken met computer en andere digitale systemen
Parameters
| Pijpdiameter | DN15~DN1800 |
| Metermaterialen | 1Cr18Ni9Ti |
| Nominale druk (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Gemeten middelgrote temperatuur (℃) | -40~+250℃; -40~+350℃ |
| Milieuvoorwaarden | Temperatuur: - 10~+55℃, vochtigheid 5%~90%, druk: 86~106Kpa |
| Nauwkeurigheidsklasse | vloeistof: lezing ±0.5 |
| Het meten van gas of stoom: | reading±1.0, ±1.5 |
| Afwijzingverhouding | 1:10; 1:15 |
| De coëfficiënt van het drukverlies | CD<2> |
| Outputsignaal | 4-20mA of Impuls |
| Voeding |
sensor: +12VDC, +24VDC zender: +24VDC Op plaatsvertoning: 3.2V batterij |
| De lijnen van de signaaltransmissie | (Three-wire) STVPV3×0.3, 2×0.3 (draad twee) |
| Installatie | Geïntegreerde het vastklemmen flens of flensverbinding |
| Transmissieafstand | ≤500m |
| De interface van de signaallijn | Mannelijke threadM20×1.5 |
| Explosieniveaus | ExdIIBT6 |
| Beschermingsklasse | IP65 |
| Sta trillingsversnelling toe | 1.0g |
Modelleer selectie
| KVF | Parameters | ||||||||||
| Nominale diameter | DNXX | DN15~DN1800 (mm) | |||||||||
| Structuur | F | Ver type met vertoning | |||||||||
| Y | Compact type met vertoning | ||||||||||
| Nauwkeurigheid | A | Pijptype: Klasse 1,0 | |||||||||
| B | Toevoegingstype: Klasse 2,5 | ||||||||||
| Nominale druk | 16 | 1.6Mpa | |||||||||
| XX | Aanpassing | ||||||||||
| Max. temperaturen. van middel | M | <250> | |||||||||
| H | >250℃ | ||||||||||
| Andere functie | P | Met drukcompensatie | |||||||||
| T | Met temperatuurcompensatie | ||||||||||
| PT | Met druk en temperatuurcompensatie | ||||||||||
| Macht | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (Verre vertoning) | ||||||||||
| 3 | 3.6V lithiumbatterij (op plaatsvertoning) | ||||||||||
| Output | A | 4-20mA | |||||||||
| M | Voltageimpuls | ||||||||||
| H | HERT | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Installatie | 1 | Flens | |||||||||
| 2 | Klemflens | ||||||||||
| 3 | Toevoeging | ||||||||||
| 4 | Draad | ||||||||||
| 5 | Klem | ||||||||||
| Explosiebestendig | A | Geen explosiebestendig | |||||||||
| B | Intrinsieke explosiebestendig | ||||||||||
| G | Vlambewijs | ||||||||||
Pakket
Toepassing
