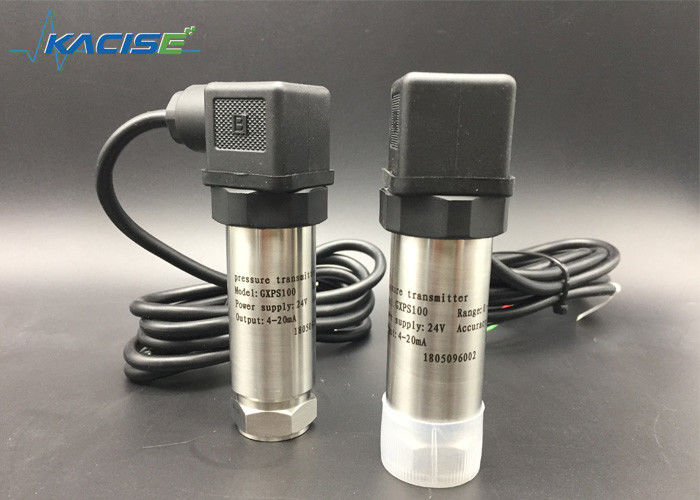

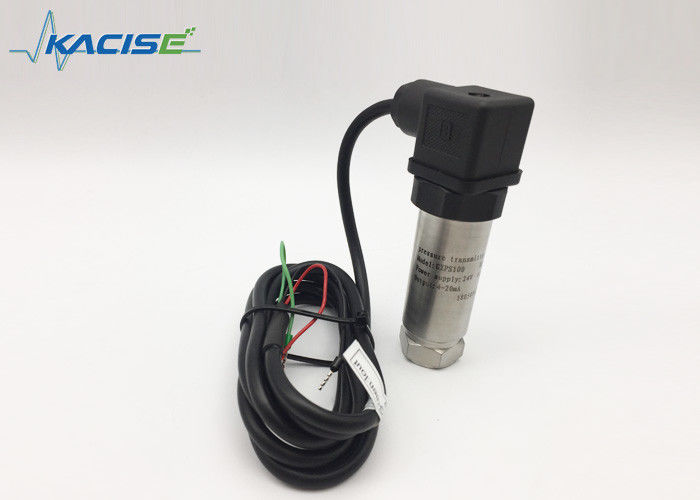

De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender

De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender

  • De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender
  • De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender
  • De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender
De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender
Productdetails:
Plaats van herkomst: China
Merknaam: Kacise
Certificering: CE
Modelnummer: GXPS100
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: Negotiable
Verpakking Details: karton of klanten beschikbare verzoeken
Levertijd: 5 werkdagen na betaling
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 1000 overeen te komen Stuk/Stukken per Week
Contact
Gedetailleerde productomschrijving
Drukbereik: 0~0.2MPa ...... 60MPa Breukdruk: 3 keer nominale waardedruk (3X)
Outputsignaal: 4~20mA 0~10V Voeding: 10~30Vdc
stabiliteit: Typische waarde 0.25%F.S, Max. waarde: 0.4%F.S Nauwkeurigheid: ±0.5%F.S (PT 300 of MARS voor hogere nauwkeurigheid is beschikbaar)
Hoog licht:

de hoge sensor van de nauwkeurigheidsdruk

,

Piezoresistive Drukzender

Hoog - Universele Piezoresistive de Drukzender van de kwaliteitsdc&ac Output GXPS100

1, Inleiding


GXPS100 de zender van de reeksdruk is een high-volume, burgerlijk en industrieel gebruik, rendabele producten. Wijd gebruikt in gas, vloeibare drukopsporing, zoals water, olie, milde corrosieve vloeistoffen en gassen.

De het roestvrije staalstructuur van het productgebruik 1Cr18Ni9Ti, voert het internationaal beroemde merk van verspreiding van het olie-gevulde lichaam van de drukkern, specifieke de versterkerkring in van de sensorinstrumentatie die kan vergemakkelijken om zijn nul en hoogtepunt te kalibreren - schaal.


2, Eigenschap

  • Diverse schakelaar en drukhaven
  • Niet-polariteit 2 lijn huidige output
  • DC&AC output
  • Ce-het certificaat, intrinsiek brandkast verhindert explodeert
  • Nauwkeurigheid: 0.5%F.S
  • Hoge de invoer - kwaliteitskern
  • Veelvoudig drukwaaier en outputsignaal

3, Elektronische interface en signalendefinitie

De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender 0

De nauwkeurige Sensor van de Waterdruk/Universele Piezoresistive Drukzender 1
4, Parameter


Spec. Waarde
Drukwaaier

0~0.2MPa ...... 60MPa
2bar… 600bar
29psi… 8700psi
20000MmH20… 6118000mmH2O
1.97atm… 592atm

Ladingsdruk1,5 keer nominale waardedruk (1.5X)
Breukdruk3 keer nominale waardedruk (3X)
Nauwkeurigheid±0.5%F.S (PT 300 of MARS voor hogere nauwkeurigheid is beschikbaar)
StabiliteitTypische waarde 0.25%F.S, Max. waarde: 0.4%F.S
Werkende temperatuur-40°C~120°C
Compensatietemperatuur-10°C~70°C
Middelgrote verenigbaarheidAl Bijtend Middel Compatibel met 1Cr18Ni9Ti
Elektroprestaties2 draadsysteem3 draadsysteem
Outputsignaal4~20mA0~5V1~5V0.5~4.5V0~10V
Voeding10~30Vdc8~30Vdc5V (verhouding)11~30Vdc
Ladingsdruk(U-10)/0,02 (Ω)〉 100kΩ
Isolatie〉 100M Ω@50V
Elektrische sterkte500V@60 tweede
Trilling/Effect10g/5~2000Hz, assenx/y/z20g sinus 11ms
Duurzame druk2×106pressure cirkel @25°C
Vertoningswaaier-999~1999@ (PT110&PT111)
Contactcapaciteit(24V, 1A) @PT111
ElektroverbindingHirsmann, luchtstoppen, vaste kabel, de kabel van het waterbewijs
DrukhavenM20×1.5, G1/4, G1/2, R1/2, NPT1/2
DruktypeG, SReactietijd: 10ms
CertificaatIntrinsiek veilige modus E, Ce
EMI/EMCEMI: En50081-1-2; EMC: En50082-2


 5, Toepassing

☆ Schipdruk
☆ Petrochemische stof
☆ Industriële Procesbeheersing
☆ De faciliteit van de gasopslag
☆ Hydraulisch en smering
☆ Constante drukwatervoorziening
☆ Pijpleidingsdruk

6, Opdracht gevend tot informatie


GX-type-waaier-output-macht-druk haven-elektrisch verbinding-kabel lengte-pakket

  • Type: PS100=universal type, PS100E=intrinsically-veilige modus, PS110=PS100+indicator
  • Waaier: 0~0.2… 60MPa, 0~2bar… 600bar= de hogere beperking van de waaier
  • Output:: A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
  • Macht: 5Vdc, 24Vdc, 6~24Vdc, 10~30Vdc, 11~30Vdc
  • Drukhaven: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
  • Elektrische verbinding: H=DIN43650-A, GX=GX16-7, C=fixed-kabelafzet, de gezamenlijke afzet van CW=waterproof
  • Kabellengte: XX m=XX-meter 1150m
  • Pakket: BB, Schuim



e.g. Het a-0,5-dc24-p-Schuimvan GXPS100-3MPa-

PS100, testwaaier is 0-3MPa, is de nauwkeurigheid 0,5%, 24Vdc-voeding 4-20mA output, drukhaven met M20X1.5, verpakt schuim.
