Waterput die Draadloze Niveauzender met 3.6V-Lithiumbatterij controleren

Waterput die Draadloze Niveauzender met 3.6V-Lithiumbatterij controleren

Inleiding

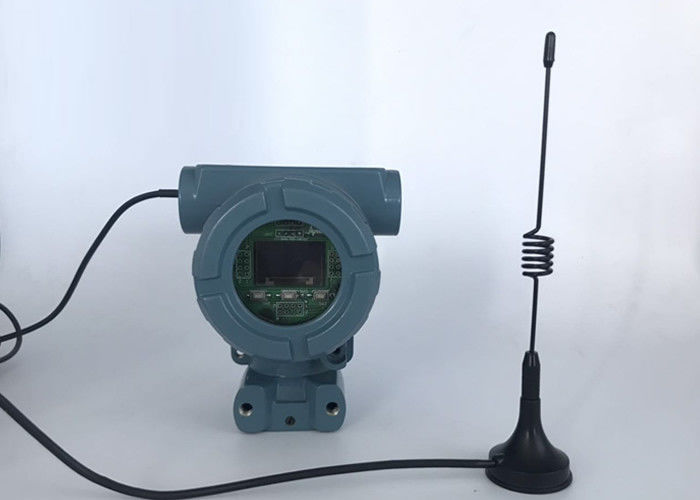

GXPS606B de draadloze vloeibare niveaumeter is een vloeibare niveaumeting en een transmissie geïntegreerde lijst die GPRS-draadloze communicatie gebruiken. Geïntegreerd hoog-gevoeligheids vloeibaar niveau, high-precision signaal conditionerende kring, low-power batterijenergiebeheer, en rijke LCD vertoningsinterface. De natuurlijk sterke anti-interference kenmerken, het is een ideaal intelligent instrument voor vloeibare niveauinzameling en transmissie. Geschikt voor olieveld, watermilieubescherming, metallurgie, leidingwater en andere industrieën.

hoofdeigenschap:

● Het gebruiken van de recentste microprocessortechnologie, machtsverrichting op batterijen, ultra-low, levensduur batterij van 1-5 jaar.

● De temperatuurkenmerken van de gehele machine zijn zeer goed, en de werkende temperatuurwaaier is -30-70 graden

● De draadloze die GPRS-verrichting van het netwerkcommunicatienetwerk, met zelf-gebouwd of openbaar platform wordt gecombineerd, kan onbeperkt aantal verbonden producten bereiken.

● Explosiebestendig ontwerp: explosiebestendige aluminiumshell, het systeem van de kringsraad is intrinsiek veilig;

● Beschermingsrang: IP67, volledig verzegeld en waterdicht ontwerp;

● De installatierichting is regelbaar: de levende pijpleidingsklep kan door de verbinding of de adapter worden verbonden om de richting aan te passen;

● Hoge aanwinstenantenne, veelvoudig controlemechanisme online altijd te verzekeren.

● Aangepaste kabelkoker om kabel gezamenlijke breuk te verhinderen;

● De rijke LCD vertoningsinterface, vertoningsresolutie kan, met vertoning van het machts de snelle, dynamische percentage worden aangepast.

● De perfecte steun van de gebruikerskaliberbepaling, door de paneelknopen, gebruikers kan de zendergegevens zonder enig hulpmateriaal opnieuw calibreren, veelvoudige gegevensbescherming, zelfs als de montages verkeerd zijn, de fabrieksstaat kan worden hersteld.

● De functie van de de knoopkaliberbepaling van de gebruikersplaats. Steungebruikers om de zender tweemaal te kalibreren. Sterke anti-interference kenmerken.

Parameters

• Gemeten middel: vloeistof, gas
• Waaier: klantgerichte 0~50m
• Nauwkeurigheid: 0,5
• Overbelastingsdruk: 150% F.S
• Rapporteringsperiode: 1 minuut aan 24 uren
• Decimalen: 0~3 cijfers kunnen worden geplaatst
• Signaaltransmissie: GPRS-netwerkmededeling
• Het overbrengen van macht: ≤40mW
• Werkende stroom: ≤150mA
• Reservestroom: ≤17uA
• Het werk macht: 3.6V lithiumbatterij
• Explosiebestendige rang: Exib IIB T4 GB
• Shell-bescherming:  IP67
• Procesinterface:  Aangepast
• Werkomgevingstemperatuur:  -40~70°C
• Werkomgevingsvochtigheid:  ≤97% relatieve vochtigheid
• Productgewicht:  2000g

Afmeting

                                                                                 Fig. 3 ‑ 1

De instructies van de vertoningsverrichting

Comité functionele beschrijving:

Functiebeschrijving:

• I/0: Communicatie interface. Het is een niveau van seriële poortttl, niet USB.
• NUL: Knoop. Bevestig functie.
• S1: Knoop. Draaipagina, verschuiving en andere functies.
• S2: Knoop. Het terugstellen, voegt 1 en andere functie toe

LCD venster

                                                              Fig. 4 Schema ‑ 2 van het LCD venster

De beschrijving van de knoopfunctie

Het nieuwe begin van het zenderterugstellen

De drukken en vasthouden de knoop van „S2“ 3 seconden, de zender voeren een het terugstellennieuw begin uit en zoeken het netwerk.

Niveau hoofd veranderlijke duidelijk, en hoogtepunt - de verrichting van de schaalkaliberbepaling

Onder normale arbeidsvoorwaarden, druk „NUL“ om de interface van de wachtwoordinput in te gaan, ga wachtwoord 0001 in om hoofd veranderlijke opheldering, nul kaliberbepaling, en hoogtepunt uit te voeren - schaalkaliberbepaling. Onder de drie functies, zijn er drie opties nr, JA. , RST. „JA“ is de bevestiging, „GEEN“ is het verlaten, en „RST“ is het terugstellen. Druk „S1“ en „S2“ om verschillende verrichtingen te selecteren. De details zijn als volgt:

Macht van het plaatsen

Onder normale arbeidsvoorwaarden, druk „NUL“ om de interface van de wachtwoordinput in te gaan, ingaan wachtwoord 002 om het systeem in de sluitingsstaat te zetten, wordt het scherm niet getoond. Snak pers de S2-knoop om de laars in te gaan.

Het plaatsen de beschrijving van de modulesectie

Het gegeven wordt geupload eens om de 24 uren. De gegevens omvatten drukwaarden, breedte en lengte, en het plaatsen methodes. De module verzendt onmiddellijk de gegevens nadat plaatsen binnen vijf minuten succesvol is. Als het plaatsen ontbreekt, wordt het gegeven verzonden onmiddellijk na vijf minuten. Nadat het gegeven wordt verzonden, wordt de module aangedreven weg en weg aangedreven. Wanneer er een abnormale staat (netwerk, transmissiemislukking) is, zal de module automatisch en macht weg na vijf tot zes minuten sluiten, die op de volgende gegevenstransmissie wachten.

Installatie

1. Bepaal de metingswaaier door het proces wordt vereist en de waaier van de zender die worden geïnstalleerd.

2. De gezamenlijke draadgrootte van de procesinstallatie moet met de zender worden aangepast

Gemeenschappelijke foutenbehandeling

Wanneer de meter niet behoorlijk werkt, kan de gebruiker naar de volgende lijst voor eenvoudig onderhoud verwijzen. Als de fout niet kan worden geëlimineerd, gelieve de fabrikant te contacteren.

Na de verkoopdienst

Dit product is gerechtvaardigd één jaar in de omstandigheden dat de gebruiker volledig aan de vereisten van de instructies voldoet, is de methode van gebruik correct, en niemand is beschadigd.
