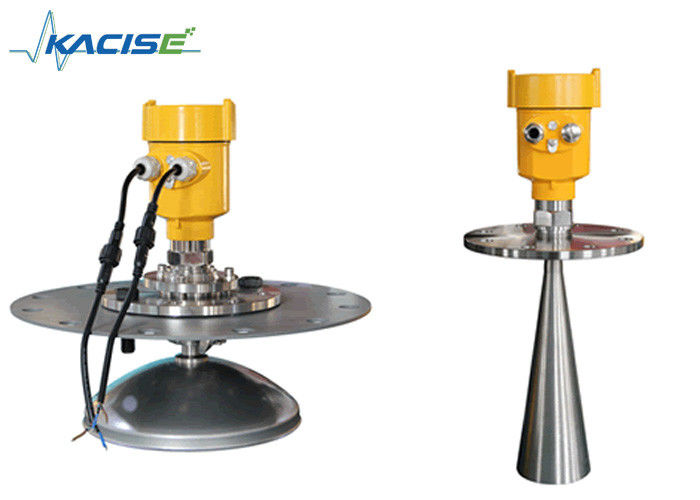

26G het Niveaumeter van de hoge Frequentieradar voor Stevig Materiaal 80 Meters Waaier

26G Radarniveaumeter met hoge frequentie voor massief materiaal Bereik van 80 meter

1. Inleiding

Deze reeks van radar niveaumeter aangenomen 26G hoogfrequente radarsensor, het maximale meetbereik kan oplopen tot 80 meter. Antenne is geoptimaliseerd voor verdere verwerking, de nieuwe snelle microprocessors hebben een hogere snelheid en efficiëntie kan worden gedaan signaalanalyse, de instrumentatie kan worden gebruikt voor reactor, vaste silo en een zeer complexe meetomgeving.

2. Principe

Radar niveau zender antenne magnetron puls is smal, de neerwaartse transmissie-antenne. Microgolfblootstelling aan het mediumoppervlak wordt weer teruggekaatst door het antennesysteem ontvangt, verzendt het signaal naar het elektronische circuit automatisch omgezet in niveausignalen (omdat de microgolfvoortplantingssnelheid, elektromagnetische golf het doel bereikt en de gereflecteerde terug naar de ontvanger deze keer is bijna onmiddellijk)

A Bereik ingesteld B Lage aanpassing C Hoog D Blind gebied

Technische specificatie en modelselecties:

Toepassing: vast materiaal, sterk stof, gemakkelijk te kristalliseren, gelegenheid tot condensatie

Meetbereik: 80 meter

Procesverbinding: universele flens

Gemiddelde temperatuur: -40 ℃ ~ 250 ℃

Procesdruk: -0,1 ~ 0,1 MPa

Nauwkeurigheid: ± 15 mm

Beschermingsgraad: IP67

Frequentiebereik: 26 GHz

Signaaluitgang: 4 ... 20mA / HART (tweedraads / vier) RS485 / Modbus

Datummeting: schroefdraadbodem of het afdichtingsoppervlak van de flens

Opmerking: Zorg ervoor dat de radarniveaumeter het hoogste niveau het blinde gebied niet kan betreden (Afbeelding D hieronder weergegeven)

De kenmerken van 26G radarniveaumeter:

Kleine antennegrootte, eenvoudig te installeren; Contactloze radar, geen slijtage, geen vervuiling.

Bijna geen corrosie, belleneffect; bijna niet beïnvloed door waterdamp in de atmosfeer, verandert de temperatuur en druk.

Ernstige stofomgeving op het hoogtemeterwerk heeft weinig effect.

Een kortere golflengte, de reflectie van de helling van het vaste oppervlak is beter.

Stralingshoek is klein, de energie is geconcentreerd, kan het vermogen van echo verbeteren en interferentie voorkomen.

Het meetbereik is kleiner, want een meting levert goede resultaten op.

Hoge signaal-ruisverhouding, de niveau-fluctuatietoestand kan betere prestaties verkrijgen.

Hoge frequentie, meting van solide en lage diëlektrische constante van de beste keuze.

De elektrische aansluiting

De voedingsspanning:

(4 ~ 20) mA / HART (tweedraadssysteem)

De voeding en het uitgangsstroomsignaal delen een tweeaderige afschermkabel. Het voedingsspanningsbereik zie technische gegevens. Voor intrinsiek veilig type moet een veiligheidsbarrière tussen de voeding en het instrument zijn.

(4 ~ 20) mA / HART (vierdraadssysteem)

Afzonderlijke voeding en het stroomsignaal, respectievelijk met behulp van een tweeaderige afgeschermde kabel. Het voedingsspanningsbereik zie technische gegevens.

RS485 / Modbus

Voeding en Modbus-signaallijn worden gescheiden gescheiden met behulp van een tweeaderige afgeschermde kabel, het voedingsspanningsbereik zie technische gegevens.

3. Uiterlijkgrootte:

Verbindingsmodus

24V tweedraads bedradingsschema als volgt:

220V vierdraadsaansluiting is als volgt:
