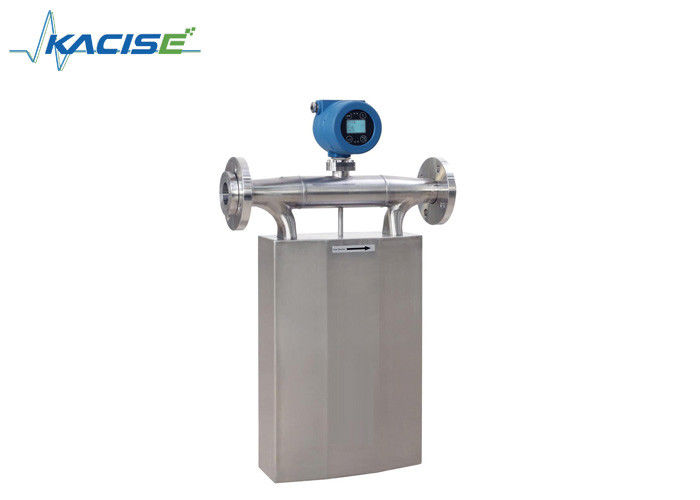

316L het Type van roestvrij staalcoriolis de Meter24vdc Voeding van de Massastroom



Van de de Metersinstallatie en Verrichting van de massastroom Handboek







1.Introduction
De de Stroommeters van de Kacisemassa door ons bedrijf worden gepatenteerd en worden ontwikkeld zijn de belangrijke meters voor de meting die van de precisiestroom. En met reden, bieden de meters de nauwkeurigste meting beschikbaar voor vrijwel om het even welke procesvloeistof aan, terwijl uitzonderlijk het tentoonstellen van lage drukdaling. De meters bieden directe massastroom, volumestroom, dichtheid, en temperatuurmeting van vloeistoffen en dunne modder — zonder de behoefte aan extra materiaal, handberekeningen, of schattingen aan.
De meters worden ontworpen voor prestaties van alle tijden in zelfs de ruwste werkende milieu's. Zij hebben geen bewegende delen, en om het even welke speciale steun of stroom conditionerende vereisten. Elke meter is beschikbaar met roestvrij staal nat maakte delen en een grote verscheidenheid van procesverbindingen om aan uw elke behoefte te voldoen.
De meters dragen gevaarlijke gebiedsgoedkeuring van de Volksrepubliek China.



2.product eigenschap
Het instrument is gebaseerd op het Coriolis-Krachtprincipe en laat directe en nauwkeurige meting van massastroom zonder toe enige omzetting, correctie of wijziging met druk, temperatuur, viscositeit, of dichtheid. (Kg/u, t/h of g/s) direct worden getoond op het elektronische eenheidspaneel en de output op de rug van de elektronische eenheid. 0-10kHz, 4 - 20mA en RS485-communicatie protocol. De debietmeter heeft geen bewegende delen, brede waaier, nauwkeurigheid (± 0,2%), hoge druk, brede temperatuurwaaier, kan worden gebruikt om hoge viscositeit (10000CP) en non-Newtonian vloeibare stroom te meten. De kenmerken van het instrument in het olieveld, de raffinaderij, het chemische product, de bouwmaterialen, het voedsel, de geneeskunde, het leer, het document, de verf, de kleurstoffen, de kernenergie, de metallurgie, de ruimte en andere sectoren worden wijd gebruikt. Het roestvrije staal van de de metingsbuis 316L van de stroomsensor of het de legeringsmateriaal van Kazachstan C, de sensorcomponenten is niet in contact met de middelgrote, goede corrosieweerstand.
De instrumenteninstallatie die snelle en gemakkelijke, stabiele en betrouwbare verrichting gebruikt, is momenteel de meeste stroomkenmerken van vele instrumenten, de populairste nieuwe massadebietmeter. Het instrument volgens intrinsiek veilige explosiebestendige ontwerp en vervaardiging van nationale normen, explosiebestendig teken voor EX D ib IICT5Gb.





3.Typical toepassing



4. Instrumentatiedimensies



Instrumentatie Dimensionale Tekeningen







Afmetingen van groot - schaalinstrument



Eenheid: mm



Model	Flens-ANSI B16.5 van de lashals		A	B	C	E	F	W	G	K	D	D
	DN	Pond
KMF-1-6c	100	150	670	510	740	858	1092	260	19.1	190.5	157.2	228.6
KMF-1-6CD	125	150	670	510	740	858	1092	260	22.4	215.9	185.7	254
KMF-1-6D	150	150	860	670	950	1130	1370	280	22.4	241.3	215.9	279.4



Afmeting van middelgroot instrument



Model	Afmeting van middelgroot instrument		A	B	C	E	F	W	G	K	D	D
	DN	PN (MPa)
KMF-1-3A	10	4.0	280	210	235	285	485	80	14	60	41	90





Model	langeGB-/T 9112-9124 - 2000		A	B	C	E	F	W	G	K	D	D
	DN	pond
KMF-1-3B	15	300	280	210	275	325	525	80	15.7	66.55	35	95.2
KMF-1-4	20	300	290	230	325	375	575	90	19	82.5	42.9	117.3
KMF-1-5A	25	300	410	300	440	500	696	120	19	88.9	50.8	123.9
KMF-1-5B	40	300	520	360	480	585	790	130	22.3	114.3	73.15	155.4
KMF-1-6A	50	150	550	370	548	670	875	153	19.1	120.7	91.9	152.4
KMF-1-6AB	65	150	560	440	600	715	936	200	19.1	139.7	104.6	177.8
KMF-1-6B	80	150	600	470	650	767	988	220	19.1	152.4	127	190.5



De miniatuurdimensies van de instrumentenverschijning



Eenheid: mm



Model	Neem over buitendiameter	PN (MPa)	A	B	C	E	F	W	G
KMF-1-a	6	25	160	165	180	140	150	53	7
KMF-1-B	8	25	160	165	180	140	150	53	7
KMF-1-2-a	8	25	175	208	245	185	188	53	7



Micro - de buigende grootte van de instrumentenverschijning



Eenheid: mm



Model	DN	L	H	W	H1
KMF-1-v-10	10	550	160	68	360
KMF-1-v-15	15	580	170	68	370
KMF-1-v-20	20	640	200	68	400
KMF-1-v-25	25	780	320	100	520
KMF-1-v-50	50	900	230	108	460
KMF-1-v-80	80	995	260	140	515
KMF-1-v-100	100	1300	350	150	605
KMF-1-v-150	150	1750	490	262	805
KMF-1-v-250	250	1920	510	262	825



De grootte van zenderafmetingen



Eenheid: mm

	L	L1	L2	L4	L5	L6	L7	L8	L9	H4
Zender	156	125	118	130	54	102	180	45.4	85	32



Signaaloutput en Voeding

5. Installatiemethode





Horizontale installatie-normaal



Geschikt voor vloeibare metingsvoorwaarden, om ervoor te zorgen dat het gas in de gaslossing kan bestaan





Horizontaal installatie-omgekeerde





Geschikt voor de voorwaarden van de gasmeting, om ervoor te zorgen dat de vloeistof gecondenseerde lossing kan zijn



Vlaginstallatie met omleiding





Voor vloeistoffen en hoge viscositeit, vloeistof Op hoge temperatuur, en het requirefrequent leegmaken van de vloeistof van de pijpleiding



Eenvoudige vlaginstallatie



Geschikt ben voor overstromingsvoorwaarden, maar het Gaspedaalapparaat bij de afzet van de stroommeter is zeer belangrijk, als er geen gaspedaalapparaat kan sifoneffect veroorzaken, de meting van de vloeistof beïnvloeden is


6.Instrument selectie



Code: KMF-1 de gids van de de meterselectie van de productstroom

Code

DN/Measuring waaier

1A

Diameter: 3mm, 0-40kg/h

1B

diameter: 6mm, 0-100kg/h

2A

diameter: 8mm, 0-200kg/h

3A

diameter: 10mm, 0-5000kg/h

3B

diameter: 15mm, 0-1000kg/h

4

diameter: 20mm, 0-3000kg/h

5A

diameter: 25mm, 0-10th/h

5B

diameter: 40mm, 0-20th/h

6A

diameter: 50mm, 0-30th/h

6AB

diameter: 65mm, 0-50th/h

6B

diameter: 80mm, 0-100th/h

6C

diameter: 100mm, 0-150th/h

6CD

diameter: 125mm, 0-200th/h

6D

diameter: 150mm, 0-500th/h

6E

diameter: 200mm, 0-800th/h

6F

diameter: 250mm, 0-1000th/h

Codetekenoutput

A

4-20mA (de Onmiddellijke stroom of de dichtheid zijn facultatief); 0-10KHz (het Onmiddellijke signaal van de stroomimpuls); RS485 Modbus RTU; HERT

Codetekenhuisvesting

B

De gegoten shell van de aluminiumlegering dimensies van het Bedradingsgat: M20*1.5

De classificatie van de codedruk

16

1.6MPa

40

4.0MPa

xx

Speciale aanpassing: gebruikend deze brief om de aanpassing te vragen, te informeren gelieve de drukclassificatie

Codeer Temperatuurclassificatie

A

-50~150℃

B

-50~250℃

C

-50~350℃

D

-200~150℃

Codeer Nauwkeurigheidsklasse

N

0,20%

M

0,15%

H

0,10%

Codeer Drukverbinding

F

Standaardflenzen GB/T 9123.1-2000 ANSI flens-ANSI B16.5 van de Lashals

W

Gezondheidstype

L

Lassendraad

T

Aanpassing

Het certificaat van de codeinspectie

F

Fabrieksnorm: het certificaat van de fabriekstest

I

GB: derdeverificatiecertificaat

Codemateriaal

A

Het meten van buis: 316L

C

Het meten van buis: Hastelloy

F

Het meten van buis: binnenmuurnevel PTFE (voor grote diameter)

T

Speciale aanpassing: gebruikend deze brief om de aanpassing te vragen, te informeren gelieve de drukclassificatie

Codeteken

A

Geïntegreerd type

B (XX)

Gespleten type (kabellengte), met steun

Code Explosiebestendig teken

A

Exd II CT5 GB

KMF-1

3b (0~800kg/h)

A

B

40

A

N

F

F

A

B (10)

A

Typische Ordeninformatie
