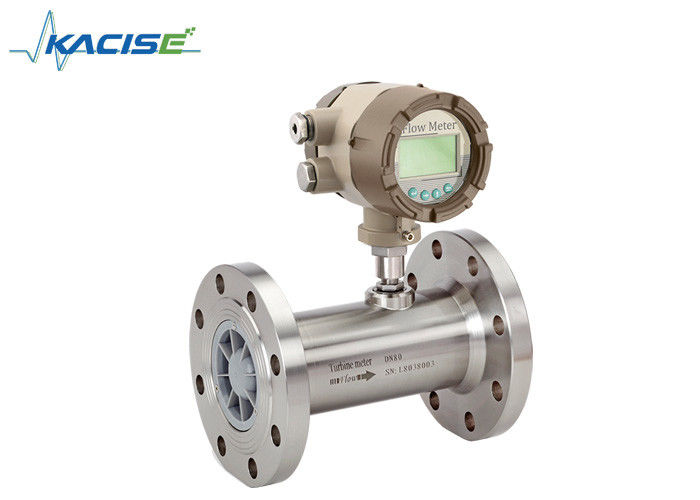

Het Type van roestvrij staal de Materiële Turbine Hoge Nauwkeurigheid van de Stroommeter voor Petroleumgas

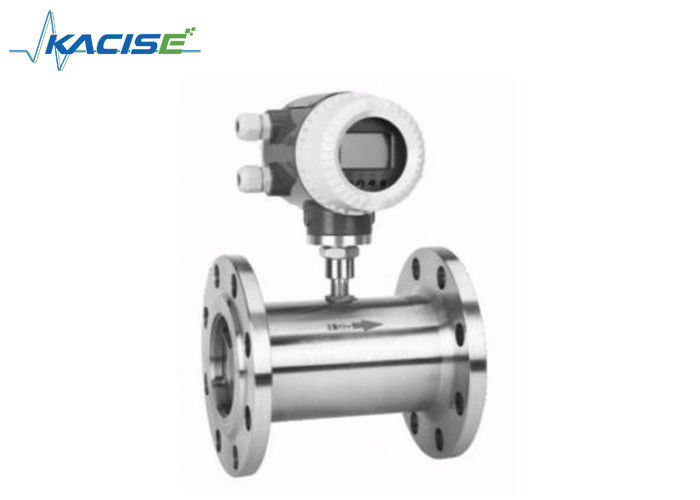

KXTUF-de Stroommeter van de Reeksturbine

Beschrijving
KXTUF-de meter van de turbinestroom is het gebruik van geavanceerde low-power single-chip de stroomsensor van de microprocessortechnologie ontwikkelde turbine en de integratie van de vertoningstotalisator van nieuwe slimme meter, met een compacte structuur, intuïtieve lezingen duidelijke, hoge betrouwbaarheid, zonder buitenmachtsinterferentie, anti-bliksem, duidelijk lage kostenvoordeel, wordt het wijd gebruikt om gesloten pijp en roestvrij staal1cr18ni9ti, van 2Cr13 en van het korund Al2O3, carbide te meten niet aantasten, en geen vezels, deeltjes en andere onzuiverheden, kinematische viscositeit bij werkende temperatuur is minder dan 5 × 106m ²/s van vloeistof, voor kinematische viscositeit meer dan 5 × 106m ²/s van vloeistof, kunnen kwantitatieve controle, bovenmatig alarm, enz. zijn, is een ideale van de stroom het meten en energie meter.
De meting heeft bezwaar: de olie, organische vloeistoffen, anorganische vloeistof, maakte petroleumgas, aardgas, steenkolengas en cryogene vloeistoffen vloeibaar.

 Eigenschappen
☆ Hoge nauwkeurigheid, over het algemeen tot ±1%R, ±0.5%R, hoge nauwkeurigheid tot 0.2%R
☆Good herhaalbaarheid, herhaalbaarheid op korte termijn tot 0,05% ~ 0,2%, in handel regeling is preferred keus van stroom meter.
☆ Output van het signaal van de impulsfrequentie, geschikt voor totalisator en verbinding met PC; geen nul verschuiving en sterke interferentie verzetten tegenzich
☆ Het hoge frequentiesignaal (3~4KHz) kan worden verkregen, is de signaalresolutie sterk.
☆ Brede waaier, middelgrote en grote diameter tot 1:20, klein kaliber1:10.
☆ Compacte structuur & geschikt onderhoud

Toepassingen
☆ Vloeibaar petroleumgas, geraffineerde olie en licht ruwe olievervoer en het verzamelen van posten, de eerste en eindpost van grote ruwe oliepijpleiding voor handelsregeling.
☆ Wijd gebruikt in aardolie, chemisch product, metallurgie, document en andere industrieën om het volume van vloeibare stroom en totaal volume te meten.

Specificaties

Metend Waaier & Werkdruk

Instrumentenclassificatie
1. volgens instrumentenfunctie, KXTUF-kan de meter van de Turbinestroom aan twee types worden geclassificeerd, die is:
☆ De sensor van de turbinestroom/zender
☆ De slimme integrale meter van de turbinestroom

2.Function beschrijving
☆ De sensor van de turbinestroom/zender
   Dit product zelf heeft geen lokale aanwijzingsfunctie, slechts verre transmissie van stroomsignaal. Het stroomsignaal kan aan impulssignaal of huidig signaal (4-20mA) worden verdeeld; lage prijs, hoog integratieniveau, klein volume, vooral geschikt om samen met secundaire indicator, PLC, DCS, en andere controlesystemen met de computer te gebruiken.

Volgens outputsignaal, kan het soort product aan type kxtuf-n en type worden verdeeld kxtuf-a.

☆ De slimme integrale meter van de turbinestroom
Dit product zelf met lokale vertoningsfunctie, twee vertoningseenheden beschikbaar, volgens voedingwijze, of met verre signaaltransmissie, het aan type kxtuf-B en type kan worden verdeeld kxtuf-c.

Kxtuf-B: De cel van het voeding3.2v 10AH Lithium (4 jaar levensduur), zonder signaaloutput.

Kxtuf-c: De externe levering van 24V gelijkstroom, huidige signaal van output 4-20 mA het standaard twee draad, RS485 of facultatieve HERTmededeling.

Afmeting

Diagram 1 (DN4~DN10): De ingepaste verbindingstype sensor van de turbinestroom (met inbegrip van rechte pijpsectie).
Diagram 2 (DN15~DN40): Draad verbonden de groottetekening van de stroomsensor.
Diagram 3 (DN4~DN10): Flens verbonden de sensortekening van de turbinestroom.
De methode van de sensorinstallatie volgens verschillende specificaties, keurt draad goed of voorziet verbinding van een flens, wordt de installatiemethode getoond in diagram 1, 2, 3.

Installatiedimensies

Het opdracht geven van tot informatie
