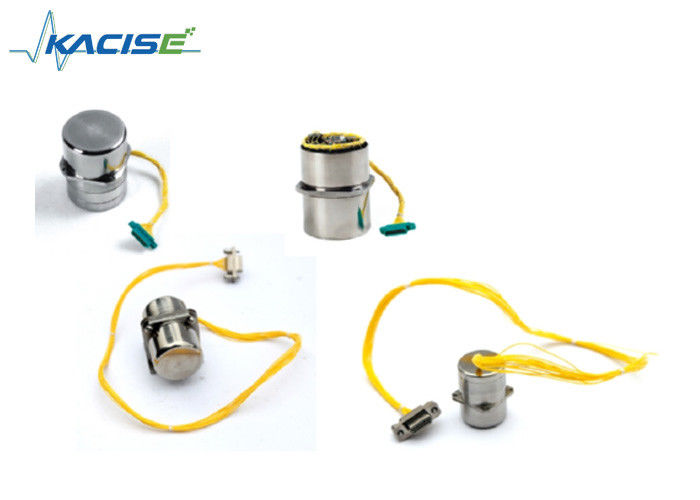

Goed Registrerend dynamisch Gestemde Gyroscoop voor Milieu Op hoge temperatuur

Goed Registrerend dynamisch Gestemde Gyroscoop voor Milieu Op hoge temperatuur

  • Goed Registrerend dynamisch Gestemde Gyroscoop voor Milieu Op hoge temperatuur
  • Goed Registrerend dynamisch Gestemde Gyroscoop voor Milieu Op hoge temperatuur
Goed Registrerend dynamisch Gestemde Gyroscoop voor Milieu Op hoge temperatuur
Productdetails:
Plaats van herkomst: China
Merknaam: KACISE
Certificering: CE
Modelnummer: Ktg-M5
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: Negotiable
Verpakking Details: karton/houten geval, of klantenverzoeken
Levertijd: 5-8 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, paypal MoneyGram,
Levering vermogen: 10000pcs/month
Contact
Gedetailleerde productomschrijving
temperatuur: -15~100℃ trilling: 5G
Schokken: ≥50g Flens: M5×29mm
Dimensies: φ29×53mm Gewicht: <130g>
Synchronisatietarief: 8000r/min Synchronisatietijd: ≤30s
Hoog licht:

mems gyroscoopsensor

,

de module van de gyroscoopsensor

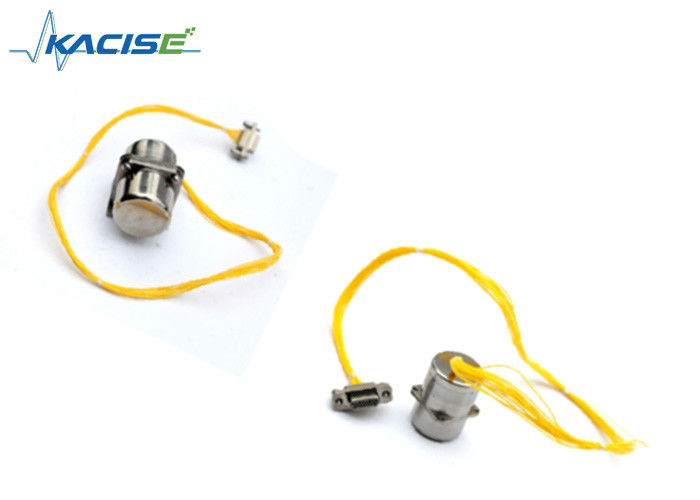

Ktg-M5 goed Registrerend dynamisch Gestemde Gyroscoop







Eigenschap



☆ Lichtgewicht
☆ Kleine grootte
☆ Snel beginnend
☆ Gebruikt in milieu op hoge temperatuur



Inleiding
Op het boorgebied, is de traagheidsapparaten groter en meer aanpasbaar dan het vliegende gebied, wegens zijn slechte arbeidsvoorwaarden, milieutemperaturen hoog is, is de temperatuur van aanpassing en het levensvereisten zeer eisend, wordt de dynamisch gestemde gyroscoop ktg-M5 ontworpen voor het geval van het boorgebied.





Parameter

Parameter Spec. Waarde Eenheid
Macht Macht (Fase 3) 12&400 V & Herz
Macht (1 Fase) 5&16000 V & Herz
prestaties Willekeurige Afwijking ≤0.2 °/h
Afwijkingsstabiliteit ≤0.25 °/h
Niet-lineair ≤0.5 %FS
Maximum het volgen Tarief ≥60 °/S
Niet-g-gevoelige Afwijking ≤15 °/h/g
G-gevoelige Afwijking ≤8 °/h/g
Bandbreedte ≥60 Herz
De Factor van de Torquerschaal ≥670 °/h/mA
technologisch Synchronisatietarief 8000 r/min
Synchronisatietijd ≤30 S
Outputgradiënt 21±2 mV/‚
Primaire torquer 50±3 Ω
secundaire torsie 2±0.5 Ω
Fysiek Gewicht <130> g
Afmetingen φ29×53 mm
Flens M5×29 mm
Werkomgeving Temperatuur -15~100
Trilling 5 g
Schok ≥50 g



Installatie

De producten zouden moeten worden geïnstalleerd om die as van X (y) en metingsverwijzing te verzekeren
de as valt samen, zou de installatiefout minder dan 5 ‚moeten zijn.



Verrichting
1. Producten die slechts de aangewezen macht en de gesloten raad van de lijnkring in orde aanpassen
om behoorlijk te werken, vereis kringsraad, gelieve te verklaren vooraf.
2. Wanneer het product onder normaal gebruik, u de bevoegdheid zou moeten aanzetten om de motor te beginnen,
ongeveer jaren '40, en toen de op-slotlijn, zodat de producten in gesloten lijnstaat;
de sluiting, maakt gesloten lijn los zodat het product in de open-loop verrichting is,
en maak dan voeding los.
3. Geactiveerde het product, gesloten in jaren '40, zou moeten vermijden schuddend het product,
het installatieproces zou licht omhoog moeten zijn, licht, de product niet-botsing, percussie.
4. Het product in het gebruik van het proces is strikt belemmerd om de stop te trekken.
5. Het product in het gebruik van het proces, kan niet tussen externe voeding kortsluiten.
6. De abnormaliteit komt tijdens gebruik voor, onmiddellijk zou moeten de stroom, foutenisolatie afsluiten, als
de product interne fout, zal de klant onmiddellijk mijn bedrijf op de hoogte brengen, mijn die bedrijf door de reparatie wordt georganiseerd.



Afmeting



Goed Registrerend dynamisch Gestemde Gyroscoop voor Milieu Op hoge temperatuur 0



Schakelaardefinitie

Het contactdoostype: J30J-15T (kabel length160~175mm)

Speld Nr. Functiedefinitie Opmerking
1 Signaaloutput van x-As
2 GND Voor Opwindingsmacht en signalen
3 X-as torsierol (het eind)
4 Een de bestuurdersmacht van de fasemotor Daar-fase 12V, 400Hz
5 De voeding van de sensoropwinding Singal-Phase5V, 16KHz
6 Signaaloutput van y-As
7 Y-as torsierol (het begin)
8 B de bestuurdersmacht van de fasemotor Daar-fase 12V, 400Hz
9 DC+15V Macht voor Voorversterker
10 Gelijkstroom-15V Macht voor Voorversterker
11 X-as torsierol (het begin)
12 VERKLAAR nietig
13 VERKLAAR nietig
14 C de bestuurdersmacht van de fasemotor Daar-fase 12V, 400Hz
15 Y-as torsierol (het eind)




NOTA: Het zelfde is op J30J-21T van toepassing, als gebruik andere contactdoos, gelieve vooraf te verklaren.
