| Plaats van herkomst: | China (vasteland) |
| Merknaam: | Kacise |
| Certificering: | certificate of explosion-proof, CE |
| Modelnummer: | GXEFM2000 |
| Min. bestelaantal: | 1pcs |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
| Levering vermogen: | 1000 stuks per week |
| Type: | GXEFM2000 | Toepassingswaaier: | Elektrisch geleidende vloeistoffen |
|---|---|---|---|
| Het meten van principe: | De wet van Faraday | Primaire gemeten waarde: | Stroomsnelheid |
| Secundaire gemeten waarde: | Volumestroom | artikel: | Elektromagnetische debietmeter |
| Hoog licht: | de meter van de afvalwaterstroom,de elektromagnetische meter van de waterstroom |
||
Beschrijving:
1. Eenvoudige structuren, firma, geen beweegbare delen en lang verrichtingsleven. (Waarborg in 1 jaar)
2. Geen het onderscheppen vloeibare delen, geen drukverlies en het vloeibare belemmeren.
3. Geen mechanische inertie, snelle reactie en goede stabiliteit, toepassing in automatisch onderzoek, aanpassing & het controleren.
4. Metend nauwkeurigheid niet die door fysische parameters zoals stijl, temperatuur, viscositeit, dichtheid en druk wordt beïnvloed.
Parameters
| Pijpdiameter | DN6~DN2600 | |
| Nauwkeurigheid | 0,3% (Optie), 0,5%, 1,0% van F.S. | |
| Herhaalbaarheid | Onder 0,25% | |
| Macht | AC: 220V, 50-60Hz; Gelijkstroom: +24V (Optie) | |
| Outputsignalen | 4~20mA, Impuls, 0~5V | |
| Buisverbinding | M20 * Draad 1,5 | |
| Communicatie Interface | Rs-232; Rs-485; HERT | |
| Verrichtingsdruk | 1.0MPa, 1.6MPa, 4.0MPa, (Speciale) 16MPa | |
| Vloeibare Temperatuur | -20°C~80°C, 80°C ~130°C, 130°C ~180°C afhankelijk van Voeringsmateriaal | |
| Omgevingstemperatuur | Sensor-40°c ~80°C. omvormer -15°C ~50°C | |
| Omringende Vochtigheid | ≤ 85%RH (bij 20C) | |
| De Grootte van de kabelafzet | M20×1.5 | |
| Voeding | 220VAC±10%, 50-60Hz±1Hz, 24VDC±10%, Batterijmacht (3-5years) | |
| Machtsconsumptie | ≤ 15W | |
| Beschermingsclassificaties | Ver type: sensor IP68, omvormer IP65. | |
| Materialen | Elektrode | 316L (roestvrij staal), Hastelloy C, Hastelloy B, Titanium, Tantalium, enz. |
| Voering | PTFE, Zachte rubb ER, Eboniet, F46, FS, PUR. | |
| Het meten van buis | SS 304, koolstofstaal | |
| Flens | De koolstof steelt, SS304 | |
| Grondring | 316L (roestvrij staal), HC, Ti, Ta, Cu. | |
| Verbinding van Flens |
Nationale Standaardgb9119-88 (DIN2051, BS4504), JIS, ANSI. Schroef. Tri-klem voor sanitaire toepassing Toevoegingstype. |
|
| Ex-bewijsbescherming | Exde ib ii BT2 | |
| Kwaliteitscontrole |
ISO9001-2008, CE |
|
Het meten van systeem
| Het meten van principe | De wet van Faraday |
| Toepassingswaaier | Elektrisch geleidende vloeistoffen |
| Gemeten Waarde | |
| Primaire gemeten waarde | Stroomsnelheid |
| Secundaire gemeten waarde | Volumestroom |
Ontwerp
| Eigenschappen | Volledig gelaste onderhoud-vrije sensor |
| De flensversie met hoogtepunt droeg stroombuis | |
| Standaard evenals hogere drukclassificaties | |
| Grote diameterwaaier van DN15~3000 met ruwe voeringen die voor drinkwater worden goedgekeurd | |
| Lengten van de de industrie de specifieke toevoeging | |

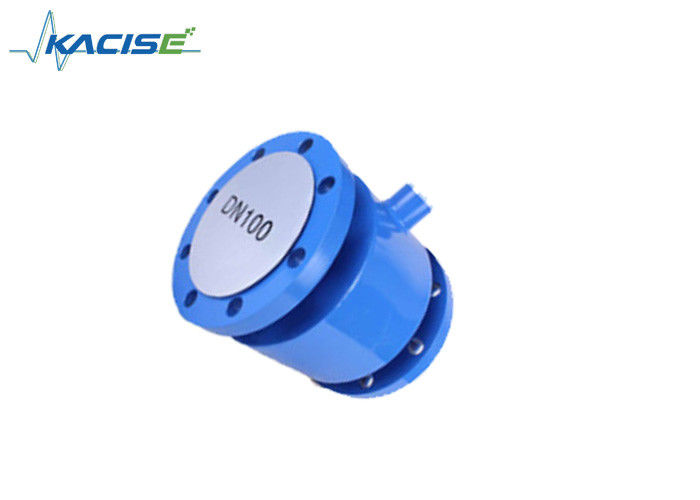

| Modulaire bouw | Het meetsysteem bestaat uit een stroomsensor en een signaalconvertor. Het is beschikbaar als compacte en als afzonderlijke versie |
| Compacte versie | Met 511B-convertor: 110~240Vac macht |
| Met 521B-convertor: 18~36V gelijkstroom-Macht | |
| Met W800L/W800W: Batterijmacht | |
| Verre versie |
In muur zet versie met 211B-convertor op (de convertor 18~36V gelijkstroom van 110~240Vac of 221B- |
| Met W800F-convertor: Batterijmacht | |
| Metingswaaier | -12… +12m/s /-40.. +40ft/s |
Het meten van nauwkeurigheid
| Verwijzingsvoorwaarden | Stroomvoorwaarden gelijkend op EN 29104 |
| Middel: water | |
| Elektrogeleidingsvermogen: ≥300μs/cm | |
| Temperatuur: +10~+30℃/+50~+80℉ |
| Inhamsetion: ≥5DN | |
| Werkende druk: 1Bar/14.5psig | |
| De Nauwkeurigheid van de stroommeter | Norm: 0,5% van tarief |
| Facultatief: 0,2% van tarief |
Exploitatievoorwaarden
| Temperatuur | |
| Procestemperatuur | Ebonietvoering: -5~+60℃ |
| Polypropyleenvoering: -5~+90℃ | |
| PTEF-voering: -5~+120℃ | |
| Omgevingstemperatuur | Norm (met de huisvesting van de aluminiumconvertor) |
|
-20~+60℃ (bescherm electrics tegen self-heating met omgevingstemperatuur boven 55℃ |
|
| Stroagetemperatuur | -20~70℃ |
| Druk | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| Andere druk op verzoek | |
| ISO-toevoegingslengte | Facultatief voor DN15~600 |
| ASME B16.5 | 1~24“: 150lb rf |
| Andere druk op verzoek | |
| JIS | DN10~1000/2~40“: 10K |
| Andere druk op verzoek | |
| Drukdaling | Te verwaarlozen |
| Vloeistof | |
| Fysische conditie | Geleidende vloeistoffen |
| Elektrogeleidingsvermogen | ≥5μs/cm |
| Toelaatbare gasinhoud (volume) | ≤5% |
| Toelaatbare stevige inhoud | ≤70% |
Installatievoorwaarden
| Installatie | Neem zorg dat de stroomsensor altijd volledig wordt gevuld |
| Voor gedetailleerde informatie zie hoofdstuk „Voorzichtigheid voor installatie“ | |
| Stroomrichting | Door:sturen en keer om |
| De pijl op stroomsensor wijst op positieve stroomrichting | |
| Inhamlooppas | ≥5 DN |
| Afzetlooppas | ≥2 DN |
Procesverbinding
| Flens | |
| En1092-1 | DN25~3000 in PN6~40 |
| ASME | 1~120“ in 150 pond rf |
| JIS | 25~1000 in 10~20k |
| Ontwerp van pakkingsoppervlakte | Rf |
| Andere grootte of drukclassificaties op verzoek | |
