Plaats van herkomst: | China (Vasteland) |
Merknaam: | Kacise |
Modelnummer: | LC |
Min. bestelaantal: | 1pcs |
---|---|
Verpakking Details: | elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, T/T, Western Union, MoneyGram, D/A, D/P |
Levering vermogen: | 10000pcs/month |
Precisiteit: | 0,5 rang, 0,2 rang | Productnaam: | Ovale Toesteldebietmeter |
---|---|---|---|
Methode van Intallation: | Verticale Horizoontal, | Schelpmateriaal: | Gietijzer, Uit gegoten staal, Roestvrij staal |
Verbindende Methode: | Flanke | Naam: | Ovale Toesteltype Stroommeter |
Hoog licht: | de meter van de samengeperste luchtstroom,toevoegingstype stroommeter |

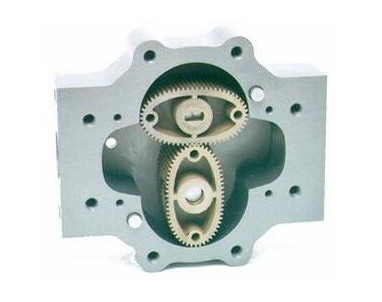

Ovale versnellingsstroommeters zijn zeer nauwkeurige instrumenten die worden gebruikt voor de continue meting van de vloeistofstroom in pijpleidingen.,aanpassingsvermogen voor hoge viscositeit, vermogen om vloeistoffen bij hoge temperatuur te meten, handige kalibratie en gemakkelijke installatie.Als representatieve producten in de categorie positieve verplaatsingsstroommeter, ovale versnellingsstroommeters spelen een cruciale rol bij het nauwkeurig meten van vloeistofstromen.
De ovale versnellingsstroommeter van de LC-serie is uitgerust met een aanwezig wijzerscherm en een cumulatieve tellingsinrichting voor het woordwiel.Deze configuratie maakt het direct mogelijk om de cumulatieve stroom van vloeistof die door de pijpleiding gaat weer te gevenHet is speciaal ontworpen voor het meten van geraffineerde olieproducten en wordt veel gebruikt in industrieën als aardolie, chemicaliën, chemische vezels, vervoer, handel, voedsel, geneeskunde, gezondheidszorg,en nog meer.Het vergemakkelijkt nauwkeurige stroommeting van niet-corrosieve media in diverse toepassingen.
Materialen van hoofdonderdelen en nominale werkdruk
Schelp en dekking | dekselplaat | ovale wiel | Rotatieas | ophanging | Nominale druk ((MPa) | |
LC-A | van gietijzer | van gietijzer |
Gietijzer, roestvrij staal van aluminiumlegering, ingenieursmateriaal |
van roestvrij staal | met een breedte van niet meer dan 50 mm | 1.6 |
LC-E | van gietijzer | van gietijzer |
Onder DN50 6.3 DN80-100 4.0 6.3 DN150-200 2.5 |
|||
LC-B,C | van roestvrij staal | van roestvrij staal | van roestvrij staal | Grafiet, rollend lager | 1.6,2.5 | |
Vermelding:1. 0Cr18Ni12Mo2Ti voor type LC-C; 0Cr18Ni9Ti voor type LC-B. 2De flens is convex bij 2,5 MPa en ruw bij 6,3 MPa en beide bij 4,0 MPa. |
2- Precisie klasse 0.5Klasse 0.2
3. Werktemperatuur: serie LC-A ((-20°C~+60°C),serie LC-B,E,L ((-41°C~+60°C)
60°C~200°C ((met geïnstalleerde hoogtemperatuurradiator)
4 Explosiebestendige markering: ExiaIICT5, dIIBT4
5Stroombereik: eenheid: m3/h
Type | DN | Viscositeit (mPa. s) | ||||||||
< 0.3 |
0.3~0.8 |
0.8~2 | 2 ~ 200 |
200 tot 1000
|
1000 tot 2000
|
|||||
LC-10 |
10
|
|
0.2-0.5
|
0.08-0.5 | 0.08-0.5 |
0.05-0.5
|
0.06-0.3 |
0.03-0.3
|
0.03-0.2
|
|
LC-15 |
15
|
|
0.75-1. 5 |
0.3-1.5 | 0.3-1.5 |
0.15-1.5 0.3-3 |
0.2-1.0 |
0.1-1.05
|
0.07-0.75
|
|
LC-20 |
20
|
|
1.5-3
|
1-3 | 0.5-3 | 0.5-3 |
0.3-3 1.5-15 |
0.4-2.1 |
0.2-2.1
|
0.15-1.5
|
LC-25 |
25
|
4-6
|
3 tot 6
|
2 tot 6 | 1-6 | 1-6 |
0.6-6 1.56-15 |
0.8-4.2 |
0.4-4.2
|
0.3-3
|
LC-40 |
40
|
9-15
|
7.5-15
|
5 tot 15 | 2.5-15 | 2.5-15 |
1.5-15
|
2.1-10.5 |
1.0-10.5
|
0.7-7.5
|
LC-50 |
50
|
10 tot 24
|
8 tot 24
|
8 tot 24 | 4.8-24 | 4.8-24 |
2.4-24
|
2.46-6.8 |
1.6-16.8
|
1.2-12
|
LC-B40,50 | 40,50 | 8 tot 20 | 6 tot 20 | 6 tot 20 | 4 tot 20 | 4 tot 20 | 2 tot 20 | 2.8-14 | 1.4-14 | 1.0-10 |
LC-65 |
65
|
27-40
|
20 tot 40
|
15 tot 40 | 8 tot 40 | 8 tot 40 |
4 tot 40
|
5.6-28 |
2.8-28
|
2 tot 20
|
LC-80 |
80
|
40 tot 60
|
30-60
|
20 tot 60 | 12-60 | 12-60 |
6-60
|
8.4-42 |
4.2-42
|
3 tot 30
|
LC-100 |
100
|
67-100
|
50 tot 100
|
34-100 | 20 tot 100 | 20 tot 100 |
10 tot 100
|
14-70 |
6-70
|
5-50
|
LC-150 |
150
|
127 tot en met 190 |
95-190
|
64-190 | 38 tot en met 190 | 38 tot en met 190 |
19-190
|
26.6-133 |
13.3-133
|
9.5-95
|
LC-200 | 200 | 227-340 |
170 tot en met 340
|
114-340 | 56 tot en met 340 | 56 tot en met 340 |
34 tot en met 340
|
47.6-238 |
23.8-238
|
17 tot en met 170
|
Klasse van nauwkeurigheid | 0.5 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 |
Opmerking: indien de temperatuur van de gemeten vloeistof hoger is dan 80°C, bedraagt de maximale stroom 90% van de primaire stroom en de minimale 120%.
Installatie en werking
