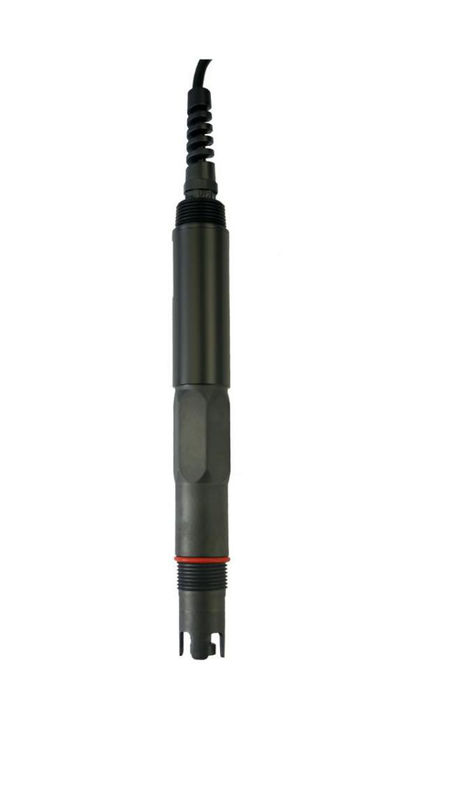

KFL501 online Fluoride Ion Sensor Convenient To Connect aan PLC, DCS

1.Application milieu

KFL501 de geïntegreerde online sensor van het fluorideion gebruikt een stevige membraan ionen-selectieve elektrode voor het testen van vrije fluorideionen in water met temperatuurcompensatie snel, het eenvoudige te verzekeren, nauwkeurige en economische testen. De technische parameters, de communicatie protocollen, en het onderhoud van de sensor van het fluorideion worden beschreven in detail in dit handboek.

2.Feature

• Signaaloutput: Rs-485 bus (Modbus/RTU) protocol, geschikt om met PLC, DCS, industriële controlecomputer, algemeen controlemechanisme, paperless opnameinstrument of touch screen en ander derdemateriaal te verbinden.
• De gepatenteerde sonde van het fluorideion, de interne verwijzingsoplossing scheidt uiterst langzaam van de microporous zoute brug af onder de druk van minstens 100KPa (1Bar). Zulk een verwijzingssysteem is zeer stabiel en heeft het langer elektrodenleven dan conventionele industriële elektroden.
• Gemakkelijk te installeren: 3/4 duimnpt pijpdraad voor gemakkelijke installatie met duikvermogen of installatie in pijpen en tanks.
• IP68 beveiligingsniveau.

3.Technical specificaties

4.Dimensional tekening

5.Installation en Elektroverbinding

1. Installatie

Nota: De sensor zou geen geïnstalleerde bovenkant moeten zijn - neer of horizontaal wanneer geïnstalleerd, minstens schuin van 15 graden of meer.

2. Elektroverbinding

a) Rode lijn - machtskoord (12 ~ 24 V gelijkstroom)

b) Zwarte gemalen lijn - (GND)

c) Blauwe lijn - 485 A

d) Witte lijn - 485 B

e) Naakte draad - beschermde draad

Nadat de bedrading wordt voltooid, zou het zorgvuldig moeten worden gecontroleerd om onjuiste verbindingen te vermijden alvorens omhoog aan te drijven.

Kabelspecificatie: Van mening zijnd dat de kabel in water (met inbegrip van zeewater) lange tijd wordt ondergedompeld of aan de lucht blootgesteld, heeft de kabel bepaalde corrosieweerstand. De buitendiameter van de kabel is Φ6 mm en alle interfaces zijn waterdicht.

6.Maintenance

6.1 gebruik en Onderhoud

De elektrode van het fluorideion werd geactiveerd in gedeioniseerd water 24 uren voorafgaand aan gebruik.

Het ontdekkende element van de elektrode van het fluorideion moet met gedeioniseerd water worden schoongemaakt en tijdens opslag droog worden gehouden. Als de opslagtijd meer dan 8 uren is, zet een beschermend GLB op het filmhoofd. De verwijzingsoplossing van de samengestelde elektrode is zorgvuldig niet om zijn verdampt om kristallisatie te veroorzaken. Voorafgaand aan het testen van, als de tijd van de elektrodenopslag minder dan één week is, 50 ml van TISAB kan in 50 ml gedeioniseerd water worden doorweekt. Als de opslagtijd meer dan één week is, zou de elektrode moeten worden schoongemaakt en, afgeveegde droog, in de originele verpakking worden geplaatst.

Controle als de terminal droog is. Als het bevlekt is, veeg het met absolute alcohol af en droog het. Vermijd onderdompeling op lange termijn in gedistilleerd water of eiwitoplossing en verhinder contact met siliconevet. De elektrode wordt lange tijd gebruikt. Wanneer een metingsfout voorkomt, moet het met de meter worden gekalibreerd.

Wanneer de kaliberbepaling en de meting niet kunnen worden uitgevoerd terwijl handhavend en handhavend de elektrode op de bovengenoemde manier, heeft de elektrode ontbroken. Gelieve te vervangen de elektrode.

6.2 sensorkaliberbepaling

Nota: De sensor is gekalibreerd alvorens de fabriek te verlaten. Als het niet voorbij de metingsfout is, zou het niet willekeurig moeten worden gekalibreerd.

a) Nul kaliberbepaling

Plaats de sensor in een flesje die de nul standaardoplossing bevatten en wacht 5 minuten. Nadat de waarde stabiel is, zie of is de getoonde waarde binnen de foutenwaaier. Als niet, voer een nul kaliberbepaling uit. Verwijs naar het bijlage voor kaliberbepalingsinstructies.

b) Hellingskaliberbepaling

Plaats de sensor in een flesje die de standaardoplossing van de helling bevatten en wacht 5 minuten. Nadat de waarde stabiel is, zie of is de getoonde waarde binnen de foutenwaaier. Als niet, wordt de hellingskaliberbepaling vereist. Verwijs naar het bijlage voor kaliberbepalingsinstructies.

7.Quality en de Dienst

7.1 kwaliteitsborging

• De kwaliteitscontroleafdeling heeft inspectieprocedures, geavanceerd en perfect het testen materiaal en middelen, en strikt overeenkomstig de verordeningen, gestandaardiseerd om 72 uur het verouderen test en stabiliteitstest aangaande het product te doen, en één ongeschikt product niet toe te staan om de fabriek te verlaten.
• De ontvangende partij keert direct de productpartij met een mislukkingstarief van terug 2%, en alle opgelopen kosten worden gedragen door de leverancier. De verwijzingsnorm verwijst naar de productomschrijving door de leverancier wordt verstrekt die.
• Waarborg de hoeveelheid goederen en de snelheid van verzending.

7.2 toebehoren en vervangstukken

Dit product omvat:

• 1 sensor
• 1 exemplaar van het handboek
• 1 certificaat

7.3 de verplichting van de naverkoopdienst

Het bedrijf verleent de lokale naverkoopdienst binnen één die jaar vanaf de datum van verkoop, maar omvat geen schade door ongepast gebruik wordt veroorzaakt. Als de reparatie of de aanpassing worden vereist, rugkeren gelieve het te, maar de het verschepen kosten moeten verwaand zijn. Beschadigd op de manier, zal het bedrijf de schade van het instrument kostenloos herstellen.
