Plaats van herkomst: | China |
Merknaam: | Kacise |
Certificering: | CE / ISO / Explosion-proof |
Modelnummer: | KTF |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton/houten doos |
Levertijd: | 5~8 werkdagen |
Betalingscondities: | L/C, D/A, T/T, Western Union, MoneyGram |
Levering vermogen: | 1000pcs |
DN (mm): | DN15~DN300 | Druk: | 1.6 Mpa, 2.5Mpa, 4.0Mpa, Speciale 6.3Mpa, |
---|---|---|---|
Nauwkeurigheid: | 0,5%/1,0% | output: | Impuls, 4-20mA analoge output, RS485, Hert |
Voeding: | 12-24VDC /3.6V-Lithiumbatterij | Beschermingsgraad: | IP65 of IP68 |
Hoog licht: | de stroommeter van het turbinewater,de meter van de dieselstroom |

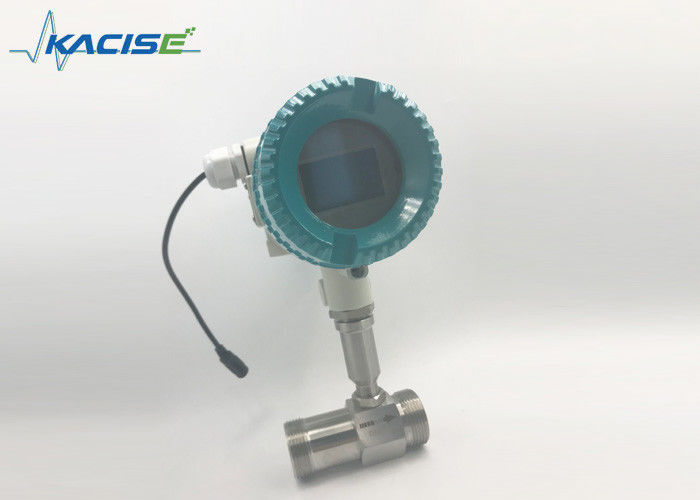

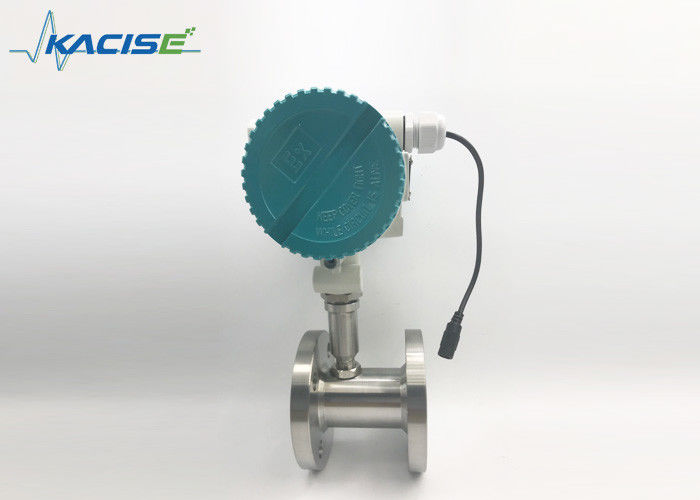

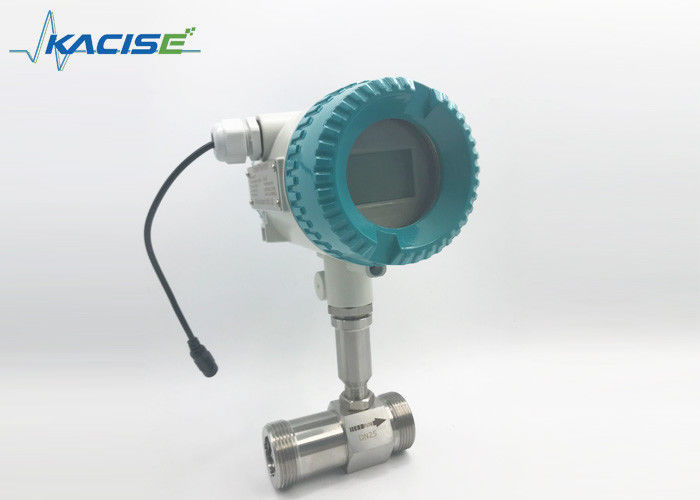

4-20mA Analoge Outputroestvrij staal lwgy-25 de Meter van de Turbinestroom
Beschrijving
De sanitaire van de stroommetera van de typeturbine de stroommeter die wijd in de industrieën van geneesmiddel, voedsel, drank voor meting, het groeperen, controle, het vullen, het Roterende deel van enz. van de stroommeter van toepassing was wordt gemaakt van speciaal materiaal dat goede anti-corrosive en roestbewijsprestaties bezit. De structuur van de stroommeter is speciale ontworpen en zeer goedgekeurde nauwkeurigheid en herhaalbaarheid van de stroommeter. Product ook met gemakkelijke onderhoudsverbinding, die voor geneesmiddel en drank de industrieën geschikt is.
Eigenschappen
Hoge nauwkeurigheid, over het algemeen tot ±1%R, ±0.5%R, hoge nauwkeurigheid tot 0.2%R
De goede herhaalbaarheid, herhaalbaarheid op korte termijn tot 0,05% ~ 0,2%, in de handelsregeling is de aangewezen keus van stroommeter.
Output van het signaal van de impulsfrequentie, geschikt voor totalisator en verbinding met PC; geen nul verschuiving en sterke interferentie verzetten tegenzich
Het hoge frequentiesignaal (3~4KHz) kan worden verkregen, is de signaalresolutie sterk.
Brede waaier, middelgrote en grote diameter tot 1:20, klein kaliber1:10.
Compacte structuur & geschikt onderhoud
Specificaties
Paremeter | Waarde | Eenheid | |
Diameter |
Draad | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
Flens (Klem) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | mm | |
Nauwkeurigheid | ±1, ±0.5, (aangepaste) ±0.2 | %R | |
Waaierverhouding | 1:10, 1:15, 1:20 | ||
Sensormateriaal | 304, (L) roestvrij staal 316 enz. | ||
Het werken milieu |
Middelgrote temperaturen. | -20~120 | °C |
Omringende temperaturen | -10~55 | °C | |
Relatieve vochtigheid | 5%~90% | ||
Luchtdruk | 86~106 | KPa | |
Signaaloutput |
Sensor: het signaal van de impulsfrequentie, lage elektrolevel≤0.8v, ≥8V op hoog niveau Zender: twee draad, 4-20 mA gelijkstroom huidig signaal |
||
Comminterface | RS485 | ||
Voeding
|
Sensor: +12V gelijkstroom, (facultatieve) +24V gelijkstroom Zender: +24V gelijkstroom Lokaal aanwijzingstype: ingebouwde 3V-externe lithiumcel of +24VDC |
|
|
De Draad van de signaaltransmissie | STVPV3×0.3 (draad 3), 2×0.3 (draad 2) |
|
|
Transmissieafstand | Neen meer dan 1000 | m | |
De Interface van de signaallijn |
Basistype: Hausmanschakelaar of 3 kerndraad; Explosiebestendig type: M20 × 1,5 (f) |
||
Explosief-bewijsrang |
Basistype: niet-explosiebewijs; explosiebestendig type: ExdIIBT6 |
||
Beveiligingsniveau | IP65 |
Metend Waaier & Werkdruk
Diameter (mm) |
Standaardwaaier (m3 /h) | Uitgebreide Waaier (m3 /h) |
Normale Verbinding & Drukclassificatie (MPa) |
Speciale Drukclassificatie (MPa) (Flensverbinding) |
DN4 | 0.04~0.25 | 0.04~0.4 | Draad connection/6.3 | 10, 16, 25 |
DN6 | 0.1~0.6 | 0.06~0.6 | Draad connection/6.3 | 10, 16, 25 |
DN10 | 0.2~1.2 | 0.15~1.5 | Draad connection/6.3 | 10, 16, 25 |
DN15 | 0.6~6 | 0.4~8 | Draad connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Flens connection/2.5 | ||||
DN20 | 0.8~8 | 0.45~9 | Draad connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Flens connection/2.5 | ||||
DN25 | 1~10 | 0.5~10 | Draad connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Flens connection/2.5 | ||||
DN32 | 1.5~15 | 0.8~15 | Draad connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Flens connection/2.5 | ||||
DN40 | 2~20 | 1~20 | Draad connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Flens connection/2.5 | ||||
DN50 | 4~40 | 2~40 | Flens connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN65 | 7~70 | 4~70 | Flens connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN80 | 10~100 | 5~100 | Flens connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN100 | 20~200 | 10~200 | Flens connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN125 | 25~250 | 13~250 | Flens connection/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN150 | 30~300 | 15~300 | Flens connection/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN200 | 80~800 | 40~800 | Flens connection/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Het opdracht geven van tot informatie
Model | Opmerkingen | |||||||
KTF | ||||||||
DN | 4 | 4 mm | ||||||
6 | 6 mm | |||||||
10 | 10 mm | |||||||
15 | 15 mm | |||||||
20 |
|
20 mm | ||||||
25 | 25 mm | |||||||
32 | 32 mm | |||||||
40 | 40 mm | |||||||
50 | 50 mm | |||||||
65 | 65 mm | |||||||
80 | 80 mm | |||||||
100 | 100 mm | |||||||
125 | 125 mm | |||||||
150 | 150 mm | |||||||
200 | 200 mm | |||||||
Type | N | Sensortype: +12V of 24V-macht, output 3 de impulssignaal van het draadsysteem | ||||||
A | Zendertype: +24V macht, output 2 draad 4-20 mA | |||||||
B | Slim type: lithiumcel, lokale indicator, zonder signaaloutput | |||||||
C | Slim type: +24V macht, lokale indicator, 2 draad 4-20mA/pulse output | |||||||
C1 | Slim type: +24V macht, lokale indicator, RS485-mededeling | |||||||
protocol | ||||||||
C2 | Slim type: +24V macht, lokale indicator, HERTprotocol | |||||||
Nauwkeurigheid | 05 |
|
0,5 | |||||
10 | 1.0 | |||||||
02 | 0,2 (Speciale orde, lange levertijd) | |||||||
Waaier | W | Uitgebreid Metend Waaier | ||||||
S | Norm die Waaier meten | |||||||
Lichaamsmateriaal | S | 304 SS | ||||||
L | 316 (l) SS | |||||||
Explosiebestendig | N | Niet Explosiebestendig | ||||||
E | Explosiebestendig, ExdIIBT6 | |||||||
Drukclassificatie | N | Normaal | ||||||
H (x) |
Hoge druk |
Verpakking
