| Plaats van herkomst: | China (vasteland) |
| Merknaam: | Kacise |
| Certificering: | certificate of explosion-proof, |
| Modelnummer: | KUS550 |
| Min. bestelaantal: | 0-100 |
|---|---|
| Verpakking Details: | elke eenheid heeft individuele doos en alle vakjes worden ingepakt in standaardpakketten of beschikb |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | T / T, Western Union, MoneyGram |
| Levering vermogen: | 1000 stuks per week |

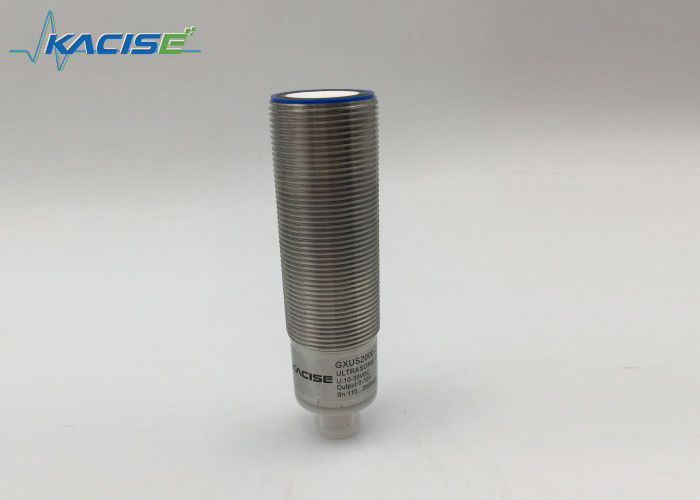

| Product: | Ultrasone Afstandssensor | Opsporingswaaier: | 200mm~3000mm |
|---|---|---|---|
| Omvormerfrequentie: | 125Khz | Werkend voltage: | 24VDC |
| Grens het Werk Voltage: | 13VDC~30VDC | IP Rang: | IP67 |
| Hoog licht: | Ultrasone niveauzender,ultrasone vloeibare niveausensor |
||
| M18 | |
| Ontdekkende waaier | 100… 1000 mm |
| Aanpassingswaaier | 100….1000mm |
| Onbruikbaar gebied | 0… 100 mm |
| Standaarddoelplaat | 100 mm x 100 mm |
| Omvormerfrequentie | approx.220 kHz |
| Reactievertraging | Mej. ong. 10 |
| M30-type 1 | |
| Ontdekkende waaier | 200… 2000 mm |
| Aanpassingswaaier | 200….2000mm |
| Onbruikbaar gebied | 0… 200 mm |
| Standaarddoelplaat | 100 mm x 100 mm |
| Omvormerfrequentie | approx.150 kHz |
| Reactievertraging | Mej. ong. 10 |
| M30-type2 | |
| Ontdekkende waaier | 200… 3000 mm |
| Aanpassingswaaier | 200….3000mm |
| Onbruikbaar gebied | 0… 150 mm |
| Standaarddoelplaat | 100 mm x 100 mm |
| Omvormerfrequentie | approx.70 kHz |
| Reactievertraging | Mej. ong. 20 |
| M30-type3 | |
| Ontdekkende waaier | 400… 6000 mm |
| Aanpassingswaaier | 400….6000mm |
| Onbruikbaar gebied | 0… 300 mm |
| Standaarddoelplaat | 100 mm x 100 mm |
| Omvormerfrequentie | approx.50 kHz |
| Reactievertraging | Mej. ong. 40 |
Indicatoren/werkende middelen
| LEIDEN blauw |
Het opvlammen: het programma kan worden gehandeld, deze status Geleid Blauw zal rond 5 minuut na de sensormacht opvlammen, de op sensor kan wijzen zijn programed, en dan geleid zal blauw perpetually aanzetten. Om op de machtsstatus te wijzen. |
| Gele leiden |
aanwijzing van de omschakelingsstaat het opvlammen: tijdens ontdekte het voorwerp van de programmafunctie |
| LEIDEN rood |
Het normale werken: het licht wijst ontdekte op fout. Programing: het opvlammen, verloren echo, die de behandelde sensor of geen voorwerp in fromt van de sensor betekent, |
Elektrospecificaties
| Werkend voltage UB | 13… 30 V GELIJKSTROOM, GOLVEN 10% SS |
| Zonder commissie levering huidige I0 | ≤ 45 mA |
Input
| Inputtype | 1 COLLOQIUMinput |
|
werkende waaier A1: 0V/GND… +1 V, werkende waaier A2: +6 V… +UB |
|
| inputimpedantie: > 4,7 kΩ; De impuls van het COLLOQIUMprogramma: ≥ 1 s |
Output
| Outputtype |
1 schakelaaroutput E4, programmeerbare NPN NO/NC, 2 schakelaaroutput E4, programmeerbare PNP NO/NC, 3 analoge 0-10V-programmeerbare output E4. 4 analoge 4-20mA programmeerbare output E4 5 RS485-programmeerbare output E4. |
| Geschatte werkende stroom d.w.z. | 200 mA, beschermde kort:sluiten/overbelasting |
| Het standaard plaatsen | Omschakelingspunt A1: 150mm Schakelend punt A2: 1000mm |
| Voltagedaling | ≤ 2,5 V |
| Herhaal nauwkeurigheid | ≤ 1% |
| Omschakelingsfrequentie F | ≤ 13 Herz (voor hoge frequentieversie die wordt aangepast) |
| Waaierhysterese H | 5% van de vastgestelde werkende afstand |
| Temperatuurinvloed | ±1.5% van volledige waarde |
Omringende voorwaarden
| Omgevingstemperatuur | -25… 70℃ (248… 343K) |
| Opslagtemperatuur | -40… 85℃ (233… 358K) |
Mechanische specificaties
| Verbinding | V1 schakelaar (M12×1), 4-speld |
| Beschermingsgraad | IP67 |
| Materiële Huisvesting | vernikkeld messing, |
| Omvormer |
epoxyhars/het holle mengsel van het glasgebied; schuimpolyurethaan, dekking PBT |
Het aanpassen van de omschakelingspunten en de analoge output.
De het type van schakelaaroutput en analoge outputtype sensor kan zijn programed als gebruiker wil.
Er zijn 8 soorten outputfuncties kan zijn programed.
Alle onderwijzen routine als volgt,
stap 1 onderwijst één punt met verwant in voorwaarde onderwijst (voltage of GND Op hoog niveau). stap 2 kiest een verschillend afstands (niet hetzelfde met step1) punt en verschillend onderwijst in niet zelfde voorwaarde (met step1). De programmaroutine moet tijdens het blauwe geleide opvlammen worden gebeëindigd, zal de standaardwaarde als niet efficiënt zijn.
De ultrasone sensor kenmerkt een schakelaaroutput met twee overdraagbare omschakelingspunten. Deze worden geplaatst door het leveringsvoltage - UB of + UB op de COLLOQIUMinput toe te passen. Het leveringsvoltage moet op de COLLOQIUMinput voor minstens 1 s. LEDs worden toegepast erop wijst of de sensor het doel tijdens de COLLOQIUMprocedure heeft erkend. Het omschakelingspunt A1 wordt onderwezen met - UB, A2 met +UB. Vijf verschillende outputfuncties kunnen worden geplaatst.
1. Normaal-open vensterwijze en functie van de de hellingsoutput van de voeringswijze de positieve.
2. Normaal-gesloten vensterwijze en functie van de de hellingsoutput van de voeringswijze de negatieve.
3. Het enige omschakelingspunt, normaal-opent functie.
4. Enig omschakelingspunt, normaal-gesloten functie.
5. Enig schakelaarpunt met de normaal-open functie van het hysteresehiaat.
6. Enig schakelaarpunt met hysteresehiaat normaal-gesloten functie.
7. Opsporing van objecten aanwezigheid-normale open functie.
8. Opsporing van voorwerp aanwezigheid-gesloten open functie.
Omschakelingspunt, Plaatsende afstand slechts na macht. De interne klok kan verzekeren kan niet na 5 minuten na macht worden veranderd. Als de behoefte om het omschakelingspunt, de gebruiker te veranderen slechts plaatsend de verzoekafstand na machtsnieuw begin kan.
Voor het RS485-outputtype.
Er zijn 2 soorten het werk stijl,
voor automaatregel, zal de sensor de afstand of het niveau herhaaldelijk meten, en de metingsperiode kan door uart worden geplaatst. Het maatregelenresultaat kan elke keer worden gehaald.
De andere stijl is macht - sparen wijze wanneer de sensor slaap is, tot de sensor het onderzoeksbevel ontving met codeer vooraf. Het communicatie protocol is modus-RTU.
Bijvoorbeeld kan het maatregelenresultaat door toegang het register 0x101 door Modbus protocol worden gelezen.
Voor meer informatie tevreden om ons voor de softwaretechnologiegids te contacteren.
| LEIDENE vertoningen | |||
| Programmeringstijd | Werktijd | ||
| Rode leiden | OP | -- | De fout accured |
| VAN | Goed het werken | Goed het werken | |
| Flits |
Het doen van het echo verloren programma, Voor Enig omschakelingspunt, programma, of Opsporing van voorwerp. |
- | |
| Gele leiden | OP | - | Het voorwerp detacted |
| VAN | - | Verloren echo | |
| Flits |
Onderwijs binnen voor de klaar status, Dat betekent de sensor de vastgestelde afstand voor programma heeft gesloten |
- | |
| Blauwe leiden | OP | Macht | Macht |
| VAN | Macht weg | Macht weg | |
| Flits |
De aanwijzing van de programmaperiode, Slechts kunnen de blauwe geleide flitsen de programmaroutine worden gedaan |
Het programma kan worden gedragen | |
