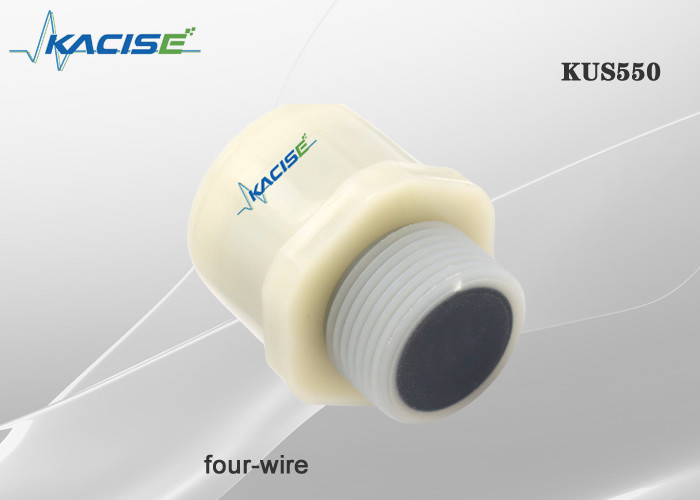

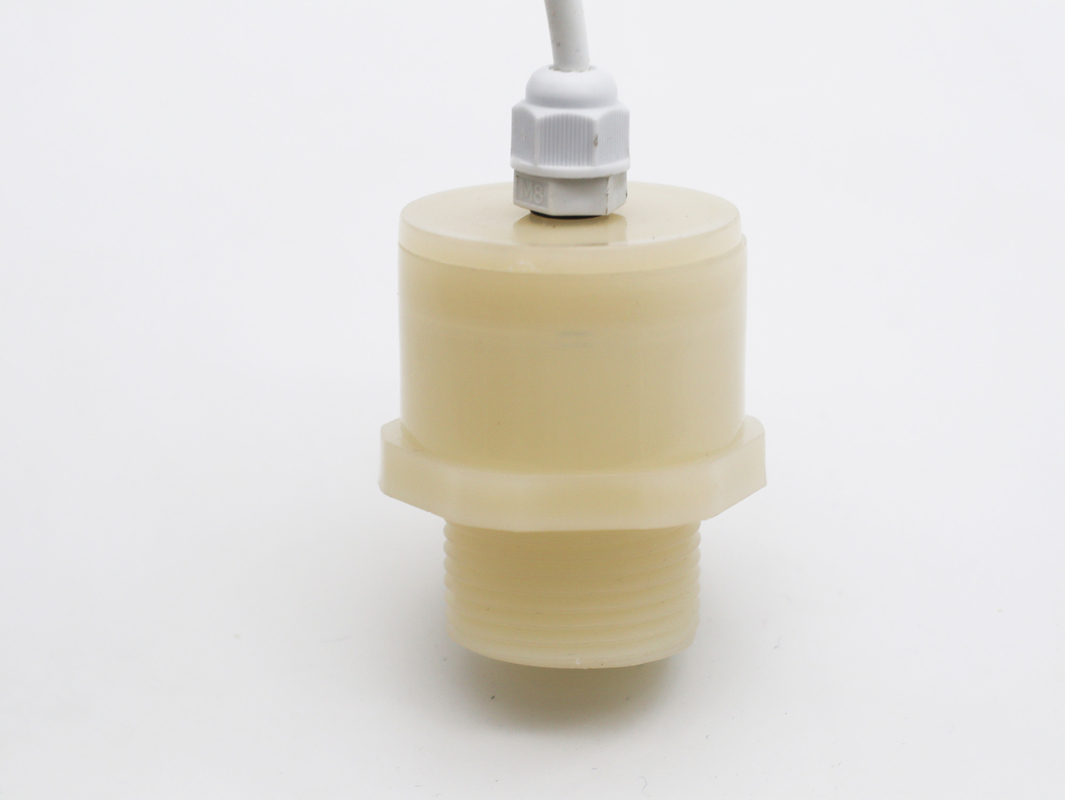

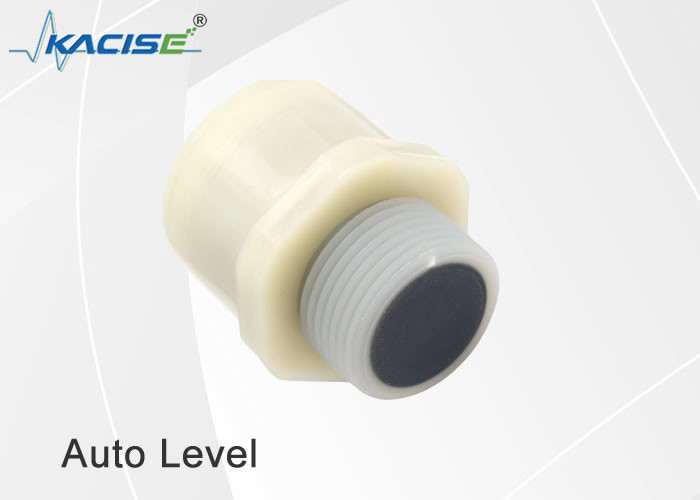

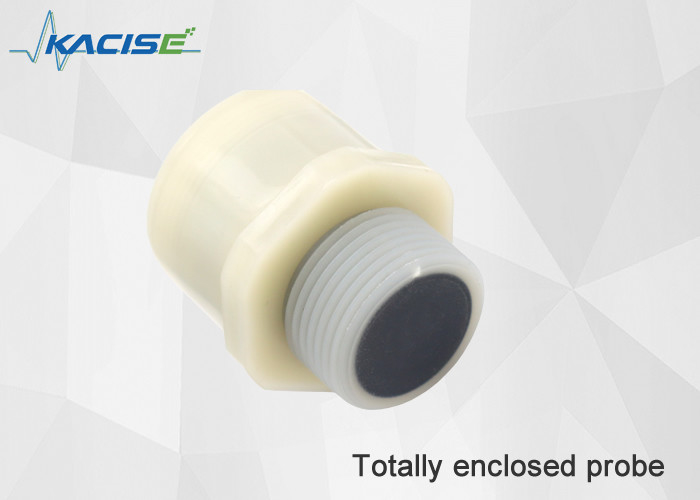

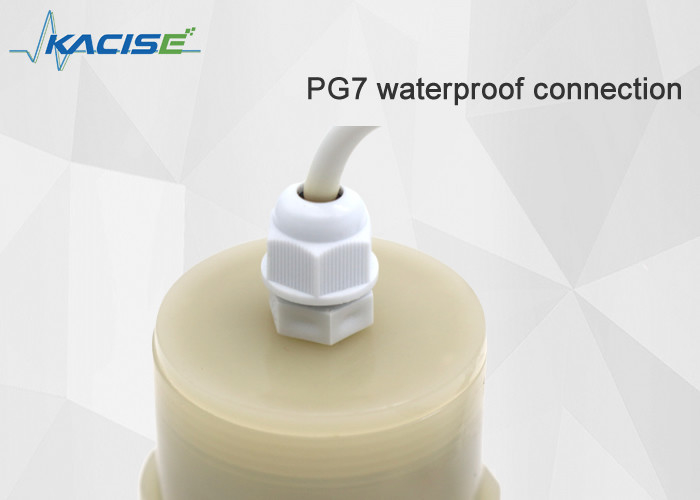

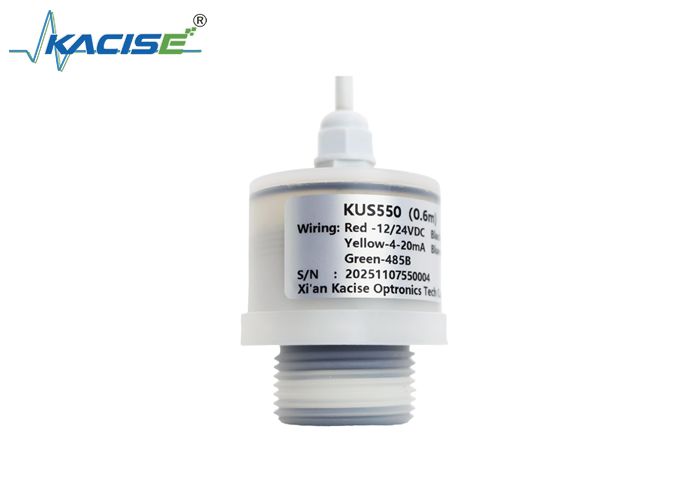

KUS550 analoge output ultrasone sensor voor metingen op korte afstand

KUS550-serie ultrasone niveausensor

1.Kenmerken

• 7,5° smalle stralingshoek zorgt voor een hoge signaalbetrouwbaarheid

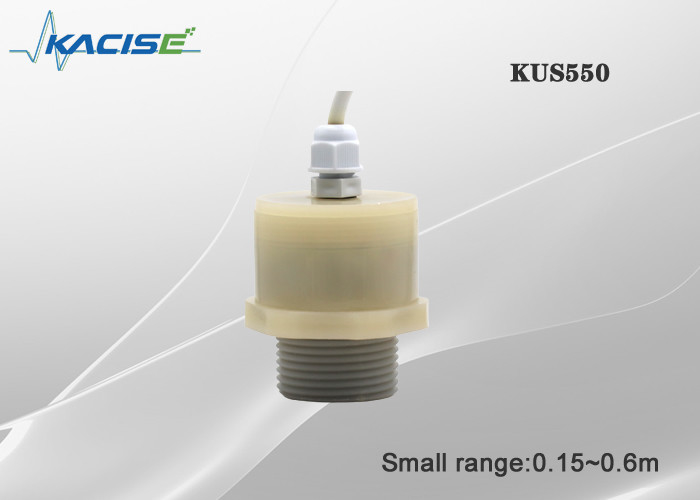

• Model met klein bereik, kleine blinde zone en hoge resolutie
• Automatische onderdrukking van valse echo's​

2.Dimensie
De eenheid in het diagram is mm.

3.Beschrijving

KUS550 ultrasone niveaumeter met laag vermogen is een echte ultrasone sensor met laag vermogen met lage bedrijfsstroom, korte insteltijd en goede stabiliteit.Vooral geschikt voor voeding, de reactietijd is kort, de zendtijd is niet langer dan 1 ms en past zich aan de eis van een korte wektijd aan.Het heeft de kenmerken van laagspanning, laag stroomverbruik, eenvoudige installatie en gebruik;temperatuur digitale compensatiefunctie, breed bedrijfstemperatuurbereik;hoge precisie, hoge frequentierespons, goede stabiliteit;schokbestendigheid, weerstand tegen vermoeidheid, hoge betrouwbaarheid.

Aanpassen aan de industrie: internet der dingen, watervoorziening, industriële besturing en andere gebieden.

De slaaptoestand van de KUS550 ultrasone vloeistofniveaumeter met laag vermogen is minder dan 0,3 mA, de golftoestand is minder dan 20 mA en de detectiestatus is minder dan 5 mA.Dat wil zeggen, wanneer de voeding 3,3 V is, is de slaapstroom 0,3 mA en is het stroomverbruik op dit moment 0,0003X3,3 = 0,00099W.Deze serie ultrasone niveaumeters met laag vermogen is met name geschikt voor toepassingen in de slimme IoT-industrie, zoals mangaten, fabriekswatertanks, tanks, gemeentelijke techniek, leidingwater, rioolwaterzuivering, waterbeheer en waterkracht, staal, kolenmijnen, elektriciteit , petrochemie, stedelijke binnenlandse rivieren en meren, transport en voedselverwerkende industrie.Verzamel gegevens via uiterst nauwkeurige ultrasone niveaumeters, bewaak vloeistofniveau/niveauhoogte en -temperatuur in realtime, werk cloudplatformgegevens in realtime bij en geef real-time alarmen af, waardoor de kosten van handmatige inspecties worden verlaagd en de systeemstatus nauwkeurig wordt begrepen.

4. Laag energieverbruik

Werkmodus ingesteld op 2 is een werkmodus met laag stroomverbruik.

Hoe de ultrasone niveau- en afstandssensor met laag stroomverbruik te realiseren

a) Gebruik IC's met een laag vermogen

We gebruiken bijna nieuwe IC's waardoor het stroomverbruik normaal gesproken laag is.

b) Regel het vermogen van elk circuit in de sensor.

Er zijn drie delen van het circuit in de sensor, het zendcircuit, het ontvangstcircuit en het basiscircuit van de mcu.De mcu realiseert stroomverbruikbeheer door controle van het werk van elk onderdeel van het circuit mogelijk te maken en regelt vervolgens het stroomverbruik.

c) Wanneer de mcu zelf niet werkt, gaat hij naar de slaapstand om het stroomverbruik verder te verminderen.

5. Installatievoorwaarden
Als de sensor is geïnstalleerd bij een omgevingstemperatuur die onder 0 ℃ daalt, zou hij het goed moeten doen met de beschermende maatregelen.Bij directe montage van de sensor in een doorgaand gat met behulp van de stalen moeren, moet deze in het midden van de schroefdraad van de behuizing worden bevestigd.

6. Bestelinformatie

KUS550 serie ultrasone sensor datasheet_v2.8.pdf...
