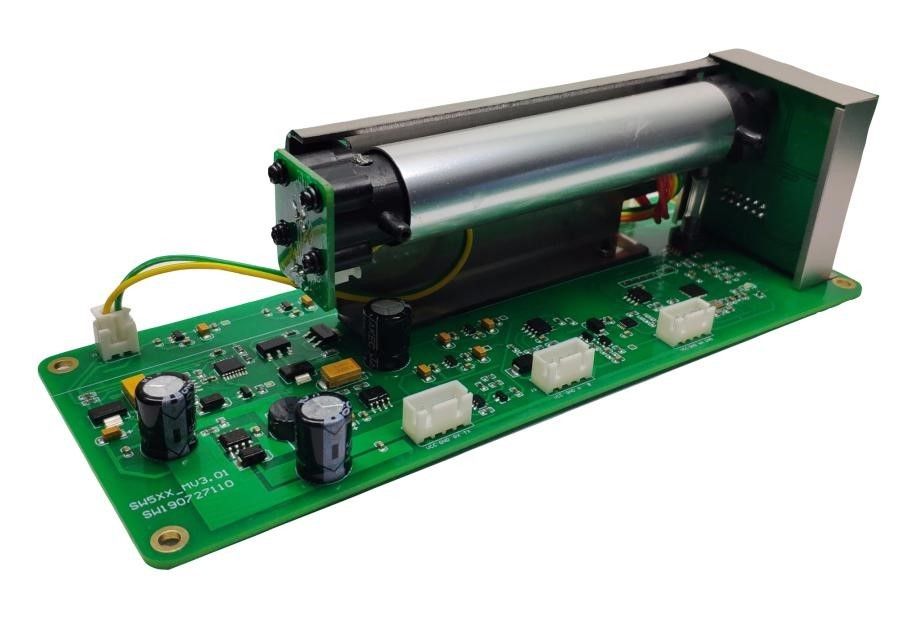

KSS54XInfrarood Koolwaterstofsensor



















1.Overzicht

KSS54X infrarood CH4-sensormodule is een gassensormodule die gebruikmaakt van het NDIR-infraroodabsorptiedetectieprincipe, dat de concentratie bepaalt op basis van de absorptie van infraroodgas.KSS54X maakt gebruik van geïmporteerde lichtbron, optische holte met speciale structuur en tweekanaals detector om ruimte dubbele optische padreferentiecompensatie te realiseren.Microprocessors voeren signaalacquisitie, verwerking en uitvoer uit.KSS54X heeft een goede selectiviteit, hoge gevoeligheid, geen zuurstofafhankelijkheid, lange levensduur, laag stroomverbruik;Met temperatuurregeling en drukcompensatiefunctie;Het heeft ook UART, 485-uitgang en analoge stroom-/spanningsuitgang, wat handig is voor klanten voor verschillende toepassingen.













2.Technische parameters



parameter	symbool	minimum	Typische waarden	maximaal	eenheid
Bewaar temperatuur	Tstg	-20	-	80	° C
Bedrijfstemperatuur	TEEN	-20		60	° C
luchtvochtigheid regelen	HEEN	0		90 niet-condenserend	% RV
Werk druk	PEEN	0,8		1.2	Geldautomaat
Voedingsspanning	Vs	11	12	30	V
Maximale bedrijfsstroom	lgem	100	120	150	mA







KSS54X infrarood CH4 lage concentratie prestatie-index (typisch 0~5000ppm).

inhoudsopgave	gas-	Bereik/ppm	oplossing	relatieve fout	absolute fout	opmerking
Geen drift	CH4	0~5000	25ppm	±5%FS	±100ppm	Ontmoet gewoon een van hen
Bereik afwijking				±5%FS	±100ppm	Ontmoet gewoon een van hen
Indicatie fout				±5%FS	±100ppm	Ontmoet gewoon een van hen
herhaalbaarheid				±2%FS	±50ppm	Ontmoet gewoon een van hen
T90	≤5S (500ml/min)

















KSS54X infrarood CH4 conventionele concentratieprestatie-index (0~5% vol).

inhoudsopgave	gas-	Bereik/vol	oplossing	relatieve fout	absolute fout	opmerking
Geen drift	CH4	0~5%	100ppm	±5%FS	±500ppm	Ontmoet gewoon een van hen
Bereik afwijking				±5%FS	±500ppm	Ontmoet gewoon een van hen
Indicatie fout				±5%FS	±500ppm	Ontmoet gewoon een van hen
herhaalbaarheid				±2%FS	±300ppm	Ontmoet gewoon een van hen
T90	≤5S (500ml/min)











KSS54X infrarood CH4-concentratie prestatie-index (typisch 0~30% vol)



inhoudsopgave	gas-	Bereik/vol	oplossing	relatieve fout	absolute fout	opmerking
Geen drift	CH4	0~30%	500ppm	±5%FS	±3000ppm	Ontmoet gewoon een van hen
Bereik afwijking				±5%FS	±3000ppm	Ontmoet gewoon een van hen
Indicatie fout				±5%FS	±3000ppm	Ontmoet gewoon een van hen
herhaalbaarheid				±2%FS	±1000ppm	Ontmoet gewoon een van hen
T90	≤5S (500ml/min)



















































KSS54X infrarood CH4 volledige prestatie-index (0~100%vol)





inhoudsopgave	gas-	Bereik/vol	oplossing	relatieve fout	absolute fout	opmerking
Geen drift	CH4	0~100%	1000ppm	±5%FS	±5000ppm	Ontmoet gewoon een van hen
Bereik afwijking				±5%FS	±5000ppm	Ontmoet gewoon een van hen
Indicatie fout				±5%FS	±5000ppm	Ontmoet gewoon een van hen
herhaalbaarheid				±2%FS	±5000ppm	Ontmoet gewoon een van hen
T90	≤5S (500ml/min)













3. Structurele maattekening

Eenheid: mm



KSS54X heeft drie structurele maten, overeenkomend met 100 mm, 150 mm, 200 mm optische holte naar keuze.

100 mm holtestructuurdiagram:





150 mm holtestructuurdiagram:





200 mm holtestructuurdiagram:











Installatie instructies

De sensor wordt geïnstalleerd met een referentiestructuurdiagram met een positioneringsgatafstand en een opening van 3,5 mm.

De afstand tussen de bedradingsbussen is 2,54 mm.

4. Wijze van zaken waar bij onderhoud op gelet dient te worden

De sensor moet regelmatig worden gekalibreerd, niet langer dan 3 maanden wordt aanbevolen.

Gebruik de sensor niet langdurig in een omgeving met een hoge stofdichtheid.

Gebruik de sensor binnen het bereik van devoeding van de sensor.

5. Bestelinstructies

Om de vereiste specifieke specificaties te kunnen kopen, dient u de volgende informatie te verstrekken:

1) Sensornaam

2)Meet het gas

3)Sensormeetnauwkeurigheid en uitvoermodus, enz

Bijvoorbeeld KSS54X, CH4, 0-5000ppm











6. Bestelinformatie



Bestel informatieblad
KSS54X	KSS54X CO2-concentratiesensor
	xxxx	De sensor meet het bereik van de CO2-concentratie in ppm, met een minimale waarde van 2000 en een maximale waarde van 50000 ppm.
	2000	Bereik 200ppm (standaard).
	10000	Bereik 10000ppm
	50000	Bereik 50000ppm
		coderen	De reactiesnelheid is verdeeld in twee typen: snel en langzaam
		S	Langzaam (standaard).
		Q	snel
			coderen	Baud rate selectie, ondersteuning veelgebruikte baudrate 2400 9600 19200 38400bps, 8 bits data, 1 bit stopbit, geen check bit: Bevestig speciale behoeften alvorens te bestellen.
			Aangepast	Bevestig de baudrate voordat u bestelt
			2400	2400bps baudrate
			9600	9600bps baudrate
			19200	19200bps baudrate
			38400	38400bps baudrate (standaard)
				coderen	Seriële poortprotocol
				Modbus-RTU	Standaard Modbus-RTU-protocol (standaard).
				Modbus-ASCII	Standaard Modbus-ASCII-protocol
				Modbus-Zelf	Modbus-privéprotocol
KSS54X	-2000	-S	-38400	-Modbus-RTU







7. Contactgegevens

URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Adres: Tangyan South Road, Xi'an City, provincie Shaanxi, China







































































































































Bijlage



Afkorting	Voor-en achternaam
VOL	1% VOL verwijst naar 1% van het volume van een bepaald gas in lucht.
PPM	1PPM betekent dat het volume van een specifiek gas in de lucht goed is voor een miljoenste.
O2	Zuurstof moleculen
LCD-scherm	LCD scherm
RS485	Asynchrone seriële poort 485
gelijkstroom	Gelijkstroom
AC	Communicatie
Pvc	Polyvinylchloride
