| Plaats van herkomst: | China |
| Merknaam: | Kacise |
| Modelnummer: | GXB28-600 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | karton |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100+ |
| Lengte: | 370mm | Breedte: | 178mm |
|---|---|---|---|
| Hoog: | 159mm | Bevestigingsgaten: | M12 |
| Resonante frequentie: | 5-10HZ | Buitenste montagegat afstand/L1 (mm): | 268/266.7 |
| Afstand binnenste montagegat/L2(mm): | 114/114.3 | Maximale verticale vervorming (mm): | 74,9 |
| Verticale statische belasting (Kg): | 845 | Verticale statische stijfheid (Kg/mm): | 127 |
| Verticale dynamische stijfheid (Kg/mm): | 46,9 | 45° maximale vervorming (mm): | 105 |
| 45° statische belasting (Kg): | 601 | 45 ° statische stijfheid (kg/mm): | 71 |
| 45° dynamische stijfheid (Kg/mm): | 23.5 | Maximale vervorming van zijophanging (mm): | 77 |
| Zijhangende statische belasting (Kg): | 289 | Zijhangende statische stijfheid (Kg/mm): | 29 |
| Stijfheid zijophanging (Kg/mm): | 24 | Materiaal: | SS304 |
| Gewicht (kg): | 9.9 | Of het nu gaat om productaanpassing: | Ja |
product beschrijving

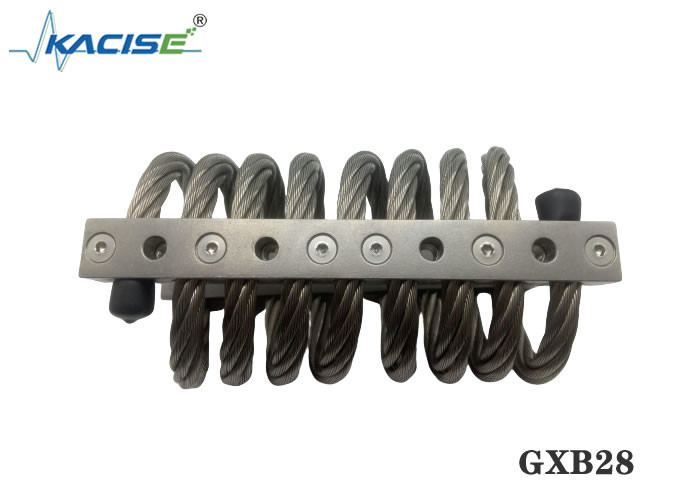

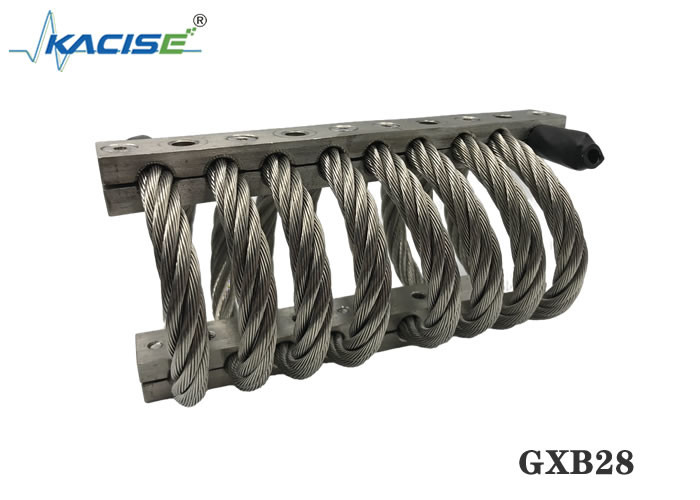

De Jack-up Isolatoren van de GXB28-serie zijn isolatoren met spiraalkabels.Spiraalvormige staalkabelisolatoren zijn gemaakt van spiraalvormige standaard staalkabels die worden vastgehouden met robuuste metalen bevestigingsstangen.Dit ontwerp zorgt voor een uitstekende schok- en trillingsisolatie.De draadkabelisolator wordt van oudsher gebruikt in militaire/ruimtevaarttoepassingen.
De Kacise Group heeft zijn militaire/luchtvaarttechnologie gecombineerd in de GXB28 om een Jack-up vloersysteem te produceren dat schokken dempt met minimale verplaatsing en tegelijkertijd zorgt voor inherente demping door de glijdende wrijving tussen de strengen van de staalkabel.De staaldraadisolator is een uitstekende kandidaat voor grote gezondheidsclubs die te maken hebben met schokken en schokken van loopbanden/oefenapparatuur en gewichtheffen.
De staalkabelisolator is ingebouwd in een stalen gelaste behuizing die is ingebed in de betonnen vloer.De GXB28 heeft een toegangspoort die de isolator kan verwisselen en is voorzien van het Jack-up-type aanpassingssysteem vergelijkbaar met de ANFF- en ASFF-isolatoren.De GXB28 kan voor verschillende vloerdiktes worden vervaardigd.
Product Maattabel
| Productnummer | hoog (mm) | Breedte (mm) | Productgewicht (kg) | Installatie methode | Gatgrootte (mm) | Draadmaat (mm) | Verzonken conus | |
| JGX-286-8-X-16860-AS | 159 | ± 6.35 | 178 | 9.9 |
A, B, C, D, E, S |
Ø13,5 + 0,13- 0,38 | M12X1.75 | 90° |
Druk op Fit Test-gegevensblad
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 8450 | 74,9 | 1270 | 469 |
45° schuine persfitting Gegevensblad belastingstest
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6010 | 105,4 | 718 | 235 |
Shear Rolling Load Test-gegevensblad
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2890 | 77,5 | 291 | 291 |
Kabeltrillingsdempers hebben de volgende voordelen:
• Een groot aantal beschikbare maten maakt bevestiging aan vrijwel elke machine of behuizing mogelijk, ongeacht het gewicht.
• Compact, onopvallend ontwerp en de mogelijkheid om zware schokbelastingen met minimale doorbuiging te dempen, maakt gebruik mogelijk waar ruimte schaars is.
• Isolatie over alle assen in drie vlakken betekent dat de apparatuur vrij kan bewegen in elke richting – verticaal, horizontaal en lateraal.
• Aangepaste functies voor wikkeling, aantal lussen en montage zijn beschikbaar om aan specifieke vereisten te voldoen.
• Speciale kabelmaterialen (gegalvaniseerd staal en andere roestvrijstalen legeringen), speciale staafmaterialen (roestvrij staal, titanium afwerkplaten) en speciale montageconfiguraties (inzetstukken, draadsoorten, spelingsgaten) om er maar een paar te noemen, zijn op aanvraag verkrijgbaar.
Productstructuurdiagram
Gids voor installatie van staalkabelisolator
1. Controleer voor de installatie zorgvuldig of het montagegat overeenkomt met het montagegat van de trillingsdemper, bijvoorbeeld of de schroefdraad hetzelfde is, enz.
2, het installatiegat is schoon, er is geen braam, roest, schade en andere gebreken.
3. Omdat de trillingsdemper een elastisch onderdeel is, heeft hij tijdens het werken een beetje beweegbare ruimte nodig.Controleer vóór de installatie zorgvuldig of er apparatuur in het installatiegedeelte aanwezig is die de installatie beïnvloedt en of de beweegbare ruimte van de trillingsisolator voldoende is.Controleer voor installatie of de trillingsdemper in goede staat verkeert en geen defecten vertoont.
4. Zorg voor een geschikte schroevendraaier en koevoet.
5, installeer eerst de isolator op zware apparatuur of vaste apparatuur, installatieschroeven hoeven niet te worden vastgedraaid, zodat de isolator enigszins actief kan zijn.
6. Installeer het aansluitapparaat aan de andere kant van de trillingsdemper.Als het montagegat enigszins verkeerd is uitgelijnd, kunt u de trillingsdemper verplaatsen of een koevoet gebruiken om het montagegat van de trillingsisolator uit te lijnen met het montagegat van de apparatuur en vervolgens de bevestigingsschroef vastdraaien.
7. Draai na het bevestigen van de positie van het apparaat alle bevestigingsschroeven vast.
Sollicitatie
