| Plaats van herkomst: | China |
| Merknaam: | Kacise |
| Modelnummer: | GXB28-900 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | karton |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100+ |
| Lengte: | 370mm | Breedte: | 235mm |
|---|---|---|---|
| Hoog: | 216mm | Bevestigingsgaten: | M12 |
| Resonante frequentie: | 5-10HZ | Buitenste montagegat afstand/L1 (mm): | 268/266.7 |
| Afstand binnenste montagegat/L2(mm): | 114/114.3 | Maximale verticale vervorming (mm): | 125,7 |
| Verticale statische belasting (Kg): | 543 | Verticale statische stijfheid (Kg/mm): | 58,5 |
| Verticale dynamische stijfheid (Kg/mm): | 18 | 45° maximale vervorming (mm): | 177 |
| 45° statische belasting (Kg): | 325 | 45 ° statische stijfheid (kg/mm): | 32 |
| 45° dynamische stijfheid (Kg/mm): | 8.9 | Maximale vervorming van zijophanging (mm): | 132 |
| Zijhangende statische belasting (Kg): | 111 | Zijhangende statische stijfheid (Kg/mm): | 11.2 |
| Stijfheid zijophanging (Kg/mm): | 8.2 | Materiaal: | SS304 |
| Gewicht (kg): | 12.7 | Of het nu gaat om productaanpassing: | Ja |

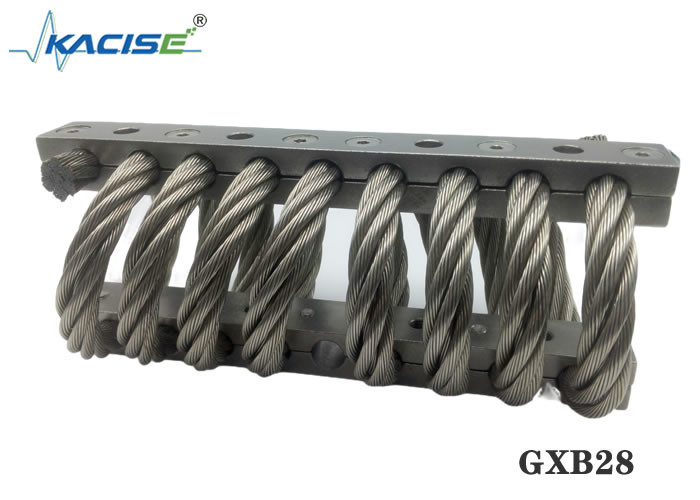

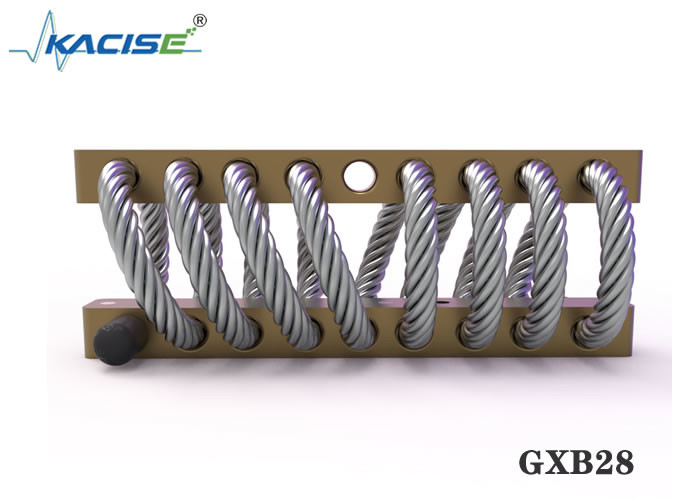

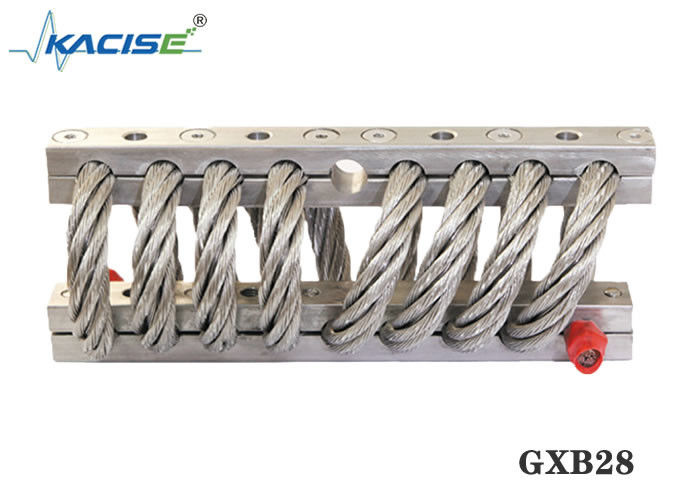

product beschrijving
Spiraalvormige draadkabelisolatoren zijn verkrijgbaar in een breed scala aan maten om bevestiging aan vrijwel elke machine of behuizing mogelijk te maken, ongeacht het gewicht
Compact, onopvallend ontwerp en de mogelijkheid om zware schokbelastingen met minimale doorbuiging te dempen, maakt gebruik mogelijk waar ruimte schaars is
Isolatie over alle assen in drie vlakken betekent dat de apparatuur vrij kan bewegen in elke richting - verticaal, horizontaal en lateraal
Aangepaste functies voor wikkeling, aantal lussen en montage zijn beschikbaar om aan specifieke eisen te voldoen
Speciale kabelmaterialen (gegalvaniseerd staal en andere legeringen van roestvrij staal), speciale staafmaterialen (roestvrij staal, titanium afwerkplaten) en speciale montageconfiguraties (inzetstukken, schroefdraadtypes, spelingsgaten) om er maar een paar te noemen zijn beschikbaar
Product Maattabel
| Productnummer | hoog (mm) | Breedte (mm) | Productgewicht (kg) | Installatie methode | Gatgrootte (mm) | Draadmaat (mm) | Verzonken conus | |
| JGX-286-8-X-16860-AS | 216 | ± 6.35 | 235 | 12.7 |
A, B, C, D, E, S |
Ø13,5 + 0,13- 0,38 | M12X1.75 | 90° |
Druk op Fit Test-gegevensblad
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 5430 | 125,7 | 585 | 180 |
45° schuine persfitting Gegevensblad belastingstest
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3250 | 177,8 | 327 | 89 |
Shear Rolling Load Test-gegevensblad
| Kromme nummer | Productnummer | Statische belasting(N) | Maximale vervorming (mm) | Trillingsstijfheid Kv kN/m | Slagstijfheid Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 1110 | 132.1 | 112 | 112 |
Kabeltrillingsdempers hebben de volgende voordelen:
Productstructuurdiagram
Gids voor installatie van staalkabelisolator
1. Controleer voor de installatie zorgvuldig of het montagegat overeenkomt met het montagegat van de trillingsdemper, bijvoorbeeld of de schroefdraad hetzelfde is, enz.
2, het installatiegat is schoon, er is geen braam, roest, schade en andere gebreken.
3. Omdat de trillingsdemper een elastisch onderdeel is, heeft hij tijdens het werken een beetje beweegbare ruimte nodig.Controleer vóór de installatie zorgvuldig of er apparatuur in het installatiegedeelte aanwezig is die de installatie beïnvloedt en of de beweegbare ruimte van de trillingsisolator voldoende is.Controleer voor installatie of de trillingsdemper in goede staat verkeert en geen defecten vertoont.
4. Zorg voor een geschikte schroevendraaier en koevoet.
5, installeer eerst de isolator op zware apparatuur of vaste apparatuur, installatieschroeven hoeven niet te worden vastgedraaid, zodat de isolator enigszins actief kan zijn.
6. Installeer het aansluitapparaat aan de andere kant van de trillingsdemper.Als het montagegat enigszins verkeerd is uitgelijnd, kunt u de trillingsdemper verplaatsen of een koevoet gebruiken om het montagegat van de trillingsisolator uit te lijnen met het montagegat van de apparatuur en vervolgens de bevestigingsschroef vastdraaien.
7. Draai na het bevestigen van de positie van het apparaat alle bevestigingsschroeven vast.
Sollicitatie
