Plaats van herkomst: | China |
Merknaam: | Kacise |
Modelnummer: | GXB16 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 100+ |
Lengte: | 216mm | Breedte: | 92/102/105/121/133/144/156/180mm |
---|---|---|---|
Hoog: | 76/83/89/95/108/124/137/155mm | Bevestigingsgaten: | M8 |
Resonante frequentie: | 5-10HZ | Buitenste montagegat afstand/L1 (mm): | 156/155.6 |
Afstand binnenste montagegat/L2(mm): | 66/66.6 | Maximale verticale vervorming (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
Verticale statische belasting (Kg): | 364/304/286/231/195/173/151/120 | Verticale statische stijfheid (Kg/mm): | 95/70/61/45/34/26/20/14 |
Verticale dynamische stijfheid (Kg/mm): | 47/33/27/19.6/13.7/9.6/7.4/4.9 | 45° maximale vervorming (mm): | 44.7/52.8/61/68/84/105/121/144 |
45° statische belasting (Kg): | 258/215/204/162/140/122/106/82 | 45 ° statische stijfheid (kg/mm): | 53/39/34/25/19/14.7/11.7/8.3 |
45° dynamische stijfheid (Kg/mm): | 12/16.8/13.8/9.8/6.8/4.9/3.7/2.5 | Maximale vervorming van zijophanging (mm): | 33/40/45/50/56.9/77.7/90/107 |
Zijhangende statische belasting (Kg): | 240/171/155/120/80/60/44/28 | Zijhangende statische stijfheid (Kg/mm): | 29/20/17/12/8/6/4.6/3 |
Stijfheid zijophanging (Kg/mm): | 25/17/14/10/5/4/3/2.2 | Materiaal: | SS304 |
Gewicht (kg): | 1.8/1.9/2/2.2/2.4/2.7/2.9/3 | Of het nu gaat om productaanpassing: | Ja |
Hoog licht: | De Isolator van de de Kabeltrilling van de oxydatiedraad,De Isolator van de de Draadkabel van het bezitsmilieu,5HZ de Trillingsisolator van de draadkabel |

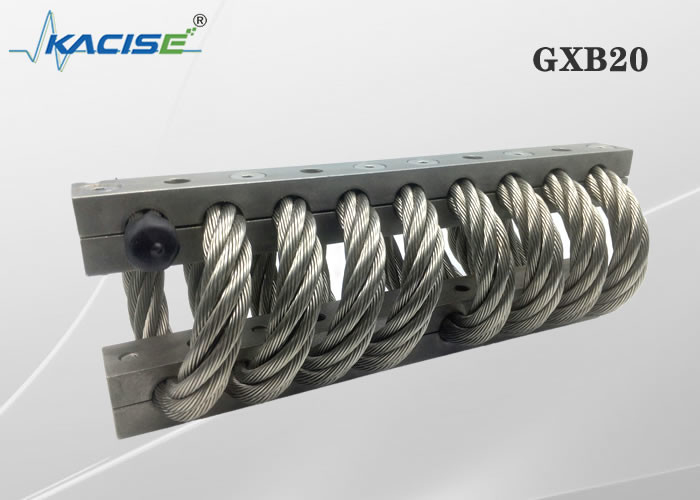

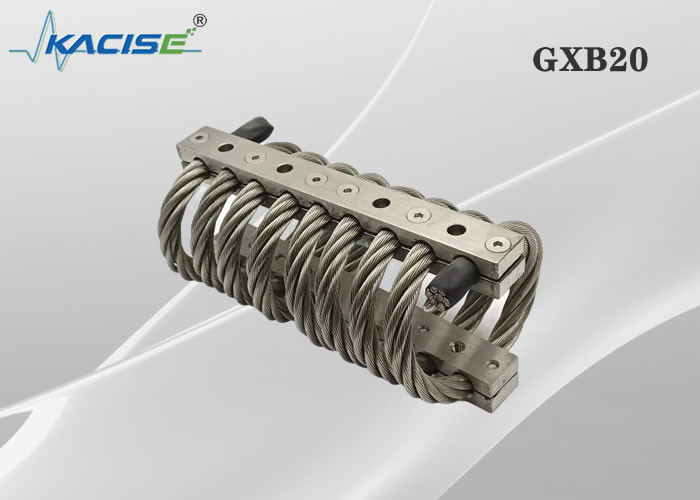

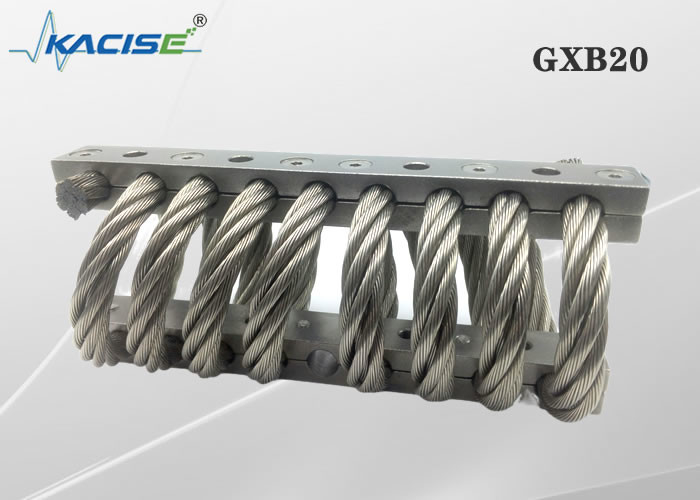

Productomschrijving
De de trillingsisolator van de draadkabel is een trilling en een schokbrekend apparaat dat wordt berekend en met een koolstofstaal of roestvrij staalskelet en een standaardroestvrij staalkabel volgens een bepaalde elastische modulus ontworpen. Het kan trilling en effectenergie effectief absorberen, materiaal beschermen en lawaai verminderen. Het doel om het hoge materiaalleven en systeembetrouwbaarheid te verstrekken. De de trillingsisolator van de draadkabel door ons bedrijf wordt geproduceerd kan trilling effectief absorberen, lawaai beïnvloeden en verminderen dat. Het materiaal en oppervlaktebehandelingsproces, de kwaliteitscontrolemethode, en de unieke eigenschappen van het product zelf zorgen ervoor dat het product uitstekende prestaties in ultrahoge en lage temperatuur, chemisch corrosiemilieu, sterke oxydatie en sterk het milieu van het verminderingsbezit, stoffige en hoge wrijvingmilieu heeft, betrouwbaar en stabiel.
Van de de draadkabel van ons bedrijf de de trillingsisolatoren worden wijd gebruikt op commercieel vervoer, navigatie en luchtvaart, chemische automatisering, nationale defensiebouw en andere gebieden.
Installatiemethode
Wij verstrekken een volledige waaier van installatiemethodes, met inbegrip van door-gateninstallatie, verzonken hoofdschroefinstallatie, van de draadinstallatie, hogere en lagere het vastklemmen platen, en de keus van het opzetten van gatentypes kan buigzaam worden gevormd. Wij verstrekken twee opdracht gevend keizer en metrische tot normen, om aan de vereisten van binnenlands en buitenlands materiaal te voldoen, en voeren en voeren materiaal in uit.
Het aantal draaien van de draadkabel, klanten kan tot producten volgens het aantal draaien van de draadkabel volgens onze productspecificaties selecteren en opdracht geven. Het minimumaantal overlappingen is 2 overlappingen, en het meest meestal gebruikt is 12 overlappingen. Het kan ook volgens klantenvereisten worden aangepast.
De Grafiek van de productgrootte
Productaantal | Hoog (mm) | Breedte (mm) | Productgewicht (kg) | Installatiemethode | Gatengrootte (mm) | Draadgrootte (mm) | Counterboreversmalling | |
Jgx-127-8-x-3648-a-s | 76 | ± 2,54 | 92 | 1.81 | A, B, C, D, E, S | Ø9.0 +0.130.38 | M8X1.25 M7X1.0 | 90° |
Jgx-127-8-x-3047-a-s | 83 | 102 | 1.91 | |||||
Jgx-127-8-x-2869-a-s | 89 | 105 | 2 | |||||
Jgx-127-8-x-2313-a-s | 95 | 121 | 2.22 | |||||
Jgx-127-8-x-1957-a-s | 108 | 133 | 2.4 | |||||
Jgx-127-8-x-1735-a-s | 124 | 144 | 2.7 | |||||
Jgx-127-8-x-1512-a-s | 137 | 156 | 2.9 | |||||
Jgx-127-8-x-1201-a-s | 155 | 180 | 3.09 |
Van de de pers geschikt test van de Pzrichting de gegevensblad
Krommeaantal | Productaantal | Statische lading (N) | Maximummisvorming (mm) | Trillingsstijfheid Kv kN/m | Effectstijfheid Ks kN/m |
1 | Jgx-127-8-x-3648-a-s | 3648 | 32 | 954 | 471 |
2 | Jgx-127-8-x-3047-a-s | 3047 | 38.1 | 708 | 333 |
3 | Jgx-127-8-x-2869-a-s | 2869 | 43.2 | 613 | 278 |
4 | Jgx-127-8-x-2313-a-s | 2313 | 48.8 | 457 | 196 |
5 | Jgx-127-8-x-1957-a-s | 1957 | 59.9 | 340 | 137 |
6 | Jgx-127-8-x-1735-a-s | 1735 | 74.7 | 261 | 96 |
7 | Jgx-127-8-x-1512-a-s | 1512 | 85.9 | 207 | 74 |
8 | Jgx-127-8-x-1201-a-s | 1201 | 102.6 | 148 | 49 |
45° geneigd van de de Ladingstest van de Persmontage de Gegevensblad
Krommeaantal | Productaantal | Statische lading (N) | Maximummisvorming (mm) | Trillingsstijfheid Kv kN/m | Effectstijfheid Ks kN/m |
1 | Jgx-127-8-x-3648-a-s | 2580 | 44.7 | 539 | 236 |
2 | Jgx-127-8-x-3047-a-s | 2157 | 52.8 | 398 | 168 |
3 | Jgx-127-8-x-2869-a-s | 2046 | 61 | 349 | 138 |
4 | Jgx-127-8-x-2313-a-s | 1624 | 68.6 | 259 | 98 |
5 | Jgx-127-8-x-1957-a-s | 1401 | 84.8 | 193 | 68 |
6 | Jgx-127-8-x-1735-a-s | 1223 | 105.7 | 147 | 49 |
7 | Jgx-127-8-x-1512-a-s | 1068 | 121.9 | 117 | 37 |
8 | Jgx-127-8-x-1201-a-s | 823 | 144.8 | 83 | 25 |
Blad van de Testgegevens van de scheerbeurt het Rolling Lading
Krommeaantal | Productaantal | Statische lading (N) | Maximummisvorming (mm) | Trillingsstijfheid Kv kN/m | Effectstijfheid Ks kN/m |
1 | Jgx-127-8-x-3648-a-s | 2936 | 33 | 294 | 294 |
2 | Jgx-127-8-x-3047-a-s | 1713 | 40.1 | 207 | 207 |
3 | Jgx-127-8-x-2869-a-s | 1557 | 45.2 | 173 | 173 |
4 | Jgx-127-8-x-2313-a-s | 1201 | 50.8 | 121 | 121 |
5 | Jgx-127-8-x-1957-a-s | 801 | 56.9 | 81 | 81 |
6 | Jgx-127-8-x-1735-a-s | 601 | 77.7 | 60 | 60 |
7 | Jgx-127-8-x-1512-a-s | 445 | 90.9 | 46 | 46 |
8 | Jgx-127-8-x-1201-a-s | 289 | 107.7 | 30 | 30 |
Prestatiesparameters: trillingsstijfheid en effectstijfheid (Kv of Ks):
De stijfheid van de isolatoren van de draadkabel is niet-lineair. Er is een groot verschil in stijfheid tussen kleine en grote misvormingen.
De gebruikers kunnen volgens de parameters berekenen en selecteren die in het producthandboek en de formule worden getest wij, geven of ons contacteren, en onze ingenieurs zullen u van selectiebegeleiding voorzien.
De Grafiek van de productgrootte
Gids voor installatie van de isolator van de draadkabel
1. Vóór installatie, te controleren gelieve zorgvuldig of het opzettende gat het opzettende gat van de trillingsisolator, zoals of de draad hetzelfde is, enz. aanpast.
2, het installatiegat zijn schoon, zijn er geen braam, roest, schade en andere tekorten.
3. Aangezien de trillingsisolator een elastische component is, vergt het een weinig beweegbare ruimte wanneer het werken. Vóór installatie, te controleren gelieve zorgvuldig of er om het even welk materiaal beïnvloedend installatie in het installatiedeel is en of de beweegbare ruimte van de trillingsisolator genoeg is. Gelieve te controleren of de trillingsisolator in goede staat is en geen tekorten voor installatie heeft.
4. Bereid een geschikte schroevedraaier en een koevoet voor.
5, installeren eerst de isolator aan zwaar materiaal of het vaste materiaal, installatieschroeven te hoeven niet aan te halen, zodat de isolator lichtjes actief kan zijn.
6. Installeer aan de andere kant het verbindende apparaat van de trillingsisolator. Als het opzettende gat lichtjes slecht gealigneerd is, kunt u de trillingsisolator bewegen of een koevoet gebruiken om het opzettende gat van de trillingsisolator te richten op het opzettende gat van het materiaal, en dan de het bevestigen schroef te schroeven.
7. Na het bevestigen van de apparatenpositie, haal alle het bevestigen schroeven aan.
Toepassing
