Plaats van herkomst: | China |
Merknaam: | Kacise |
Modelnummer: | KLD801 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 100+ |
Toepassing: | vloeibare, zwakke bijtende vloeistof | Het meten van waaier: | 010m |
---|---|---|---|
Procesverbinding: | schroefdraad/flens | Afmetingen antenne: | 22 mm lensantenne |
Nauwkeurigheid: | ± 2mm | Beschermingsrang: | IP67 |
Explosieveilige kwaliteit: | Exd IIC T6 Gb | Frequentie: | 76-81GHz |
Voeding: | twee draad/vier draad/zes draad systeem (DC24V/AC220V) | Signaaluitgang: | 4~20mA/HART/RS485 Modbus |
Hoog licht: | Ver zuiver de Sensor van de Radarwaterspiegel,KLD801 vloeibaar Niveaumeter,De Waterspiegelsensor van de draadradar |

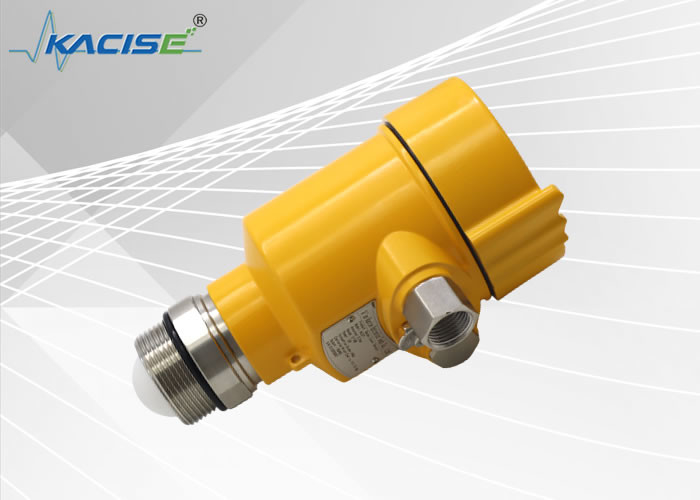

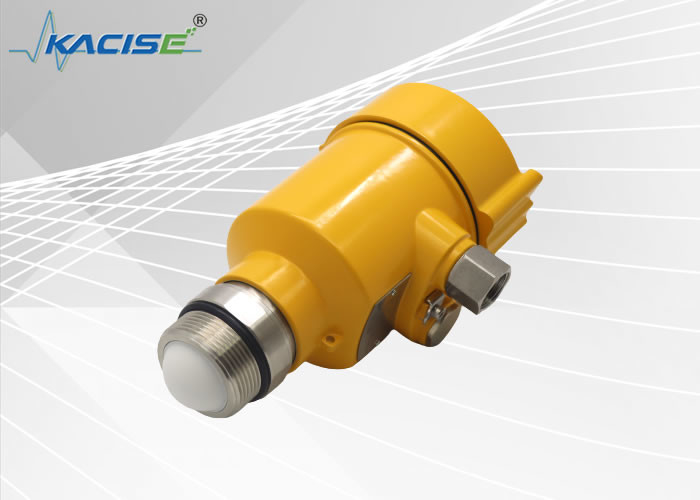

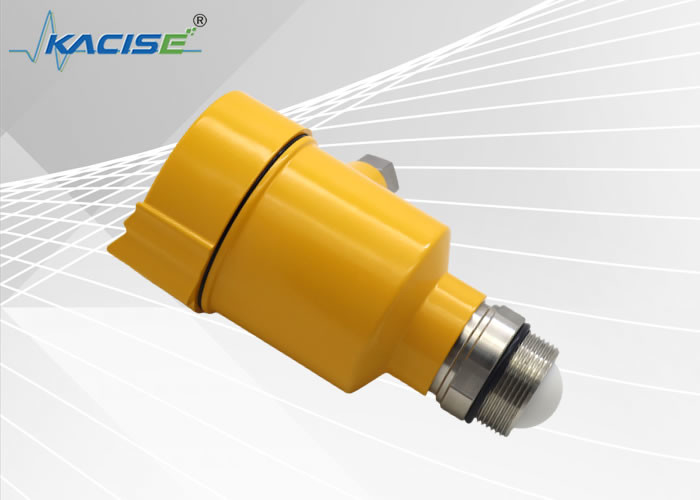

1. Productoverzicht
KLD80 de reeksproducten zijn de frequentie producten die gemoduleerde van de ononderbroken golf (FMCW) radar bij 76-81GHz werken, ondersteunend four-wire en two-wire toepassingen. Er zijn veelvoudige modellen, kan de maximumwaaier van het product 120m bereiken, en de dode hoek kan 8cm bereiken. Wegens zijn hogere werkende frequentie en kortere golflengte, is het vooral geschikt voor toepassingen in vaste toestand. De werkmethode om elektromagnetische golven over te brengen en te ontvangen door een lens heeft unieke voordelen in hoog stof en ruwe temperatuurmilieu's (+200°C). Het instrument verstrekt flens of het ingepaste bevestigen, die de installatie geschikt en gemakkelijk maakt.
De belangrijkste voordelen van KLD80-de meter van het de radarniveau van de reeksfm zijn als volgt:
Mededeling en het zuiveren
Het instrument kan door LDM op het gebied worden gezuiverd, en kan ook aan de PC-kant met de facultatieve hostcomputersoftware worden gezuiverd. De verbinding tussen de meter en PC is als volgt:
om te communiceren met:
1. USB aan de periodieke kabel van RS485 (four-wire systeem);
2. USB aan de periodieke kabel van TTL (two-wire systeem);
3. USB aan hert-Modem (two-wire systeem) voor mededeling.
4. Door het mobiele zuiveren van telefoonbluetooth, is zuiveren het ter plaatse veiliger en geschikter.
5. 4G netwerk, het verre zuiveren door verre module.
2.Product inleiding
Modelkld801 Toepassings vloeibare, zwakke corrosieve vloeistof Het meten van waaier 010m De draad/de flens van de procesverbinding Antennegrootte 22mm lensantenne Nauwkeurigheid ± 2mm Beschermingsrang IP67 Explosiebestendige rang Exd IIC T6 GB Frequentie 76-81GHz Voeding twee draad/vier draad/zes draad systeem (DC24V/AC220V) Signaaloutput 4~20mA/HART/RS485 Modbus Vertoning/programmerende programmeur met het verre het netwerk van Bluetooth/5G zuiveren |
3.Technical specificaties
Transmissiefrequentie | 76GHz~81GHz |
Het meten van Waaier | 0~120m (vloeistof) |
Metingsnauwkeurigheid | ±2mm |
Stralingshoek | 3°/6° |
Waaier van Diëlektrisch Constant Used | ≥2 |
Voedingwaaier |
DC24V/AC220V system/4-draad system/6-draad systeem met 2 draden |
Communicatie Wijze |
MODBUS-bus HERT |
Signaaloutput |
4~20mA+RS485 4~20mA |
Foutenoutput | 3.8mA, 4mA, 20mA, 21mA, greep |
Gebiedsverrichting/Programmering |
128 × 64 knopen van de puntmatrijs display/4 kan met gastheer het plaatsen software worden uitgerust |
Industriële Temperatuur/Vochtigheid |
T0: - 40~85℃/≤95%RH; T1: - 40~200℃; T2: - 40~500℃; T3: - 40~1000℃ |
Shell Material | Gegoten aluminium, roestvrij staal |
Antennetype | Lensantenne |
Procesdruk | -0.1~2.5MPa |
Kabelingang | M20 * 1,5 of 1/2NPT |
Geadviseerde kabel | AWG18 of 0.75mm ² |
Graad van bescherming | IP67 |
Explosiebestendige rang | Exd IIC T6 GB |
Installatiemethode | Draad of flens |
Netto gewicht/brutogewicht | Willekeurige configuratie |
De grootte van de verpakkingsdoos | Willekeurige configuratie |
Transmissiefrequentie | 76GHz~81GHz |
4.Structural afmetingen
Schematisch Diagram van van de het Procesverbinding van de Pijpdraad de Structuurgrootte bij Kamertemperatuur

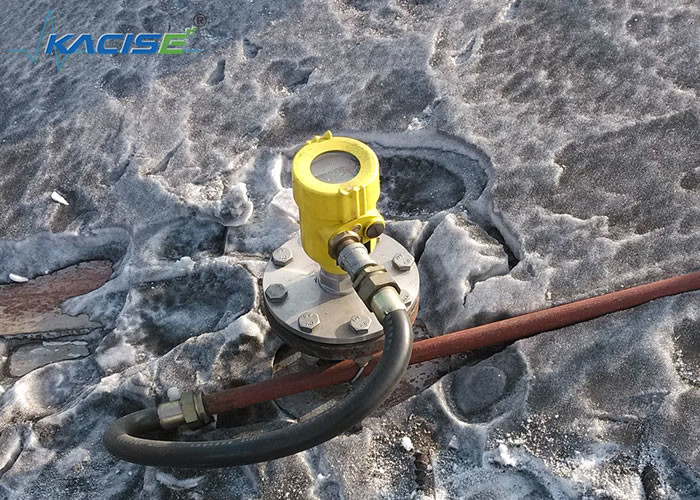

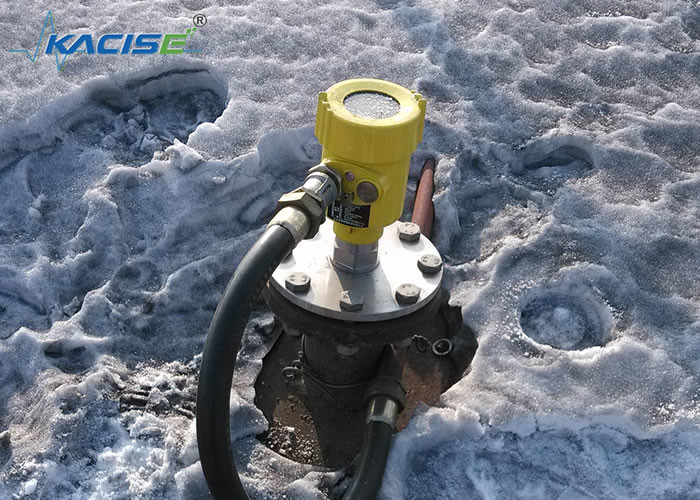

5. Installatie
Twee punten voor installatie:
(1) richt het doel materiële niveau om ervoor te zorgen dat het aan het materiële niveauvliegtuig loodrecht is;
(2) vermijd valse echo's. Zie de volgende punten voor typische arbeidsvoorwaarden.
●Zorg ervoor dat er geen mengende voorwerpen, zoals ladders en stappen, binnen de straalwaaier zijn.
Figuur 5 – 1 Schematisch Diagram van het Standpunt van de Instrumenteninstallatie
●De instrumenteninstallatie zal ervoor zorgen dat de antennestraal de voerinham, zoals aangetoond in Figuur 5-2 vermijdt.
Figuur 5 – 2 Antennestraal die voerinham vermijden
●Het instrument zal minstens 20cm vanaf de schipmuur worden geïnstalleerd, anders zal het waarschijnlijk verkeerde lezingen, zoals aangetoond in Figuur 5-3 veroorzaken.
Opmerkingen: De vloeibare spoel van de metingsinstallatie aan de grond loodrecht moeten zou zijn.
Figuur 5 – 3 Installatie minstens 20cm vanaf de schipmuur
●De stevige kegelcontainer zal ervoor zorgen dat de straal bij de tankbodem zoveel mogelijk wordt geleid, anders kunnen de meetresultaten bij de tankbodem, zoals aangetoond in Figuur 5-4 onnauwkeurig zijn.
Figuur 5 – 4 zal de kegeltank ervoor zorgen dat de straal bij de tankbodem zo ver mogelijk wordt geleid.
6. Product bedradingsdiagram
6.1 bedradingsdiagram van enige voeding vier van de kamerbijlage 24VDC draadproducten
Fig. 6-1 Bedradingsdiagram van Vier draadproducten
In de toepassing van het vier draadsysteem, is de analoge output 4-20mA twee afzonderlijke terminals behalve 24V-voedingterminal. Tegelijkertijd, verstrekt het vier draadsysteem ook 485 outputterminals, wat voor verbinding en het zuiveren met PC of de plaats die interface 485 vereisen geschikt is.
6.2 bedradingsdiagram van enig de voeding two-wire product van de kamerbijlage 24VDC
Fig.6-1 bedradingsdiagram van two-wire producten
In de two-wire systeemtoepassing, naast de traditionele voedingterminal (output 4-20mA), heeft het instrument ook een periodieke communicatie terminal, die geschikt om aan het huidige heersende stromingsiot materiaal of transparant transmissiemateriaal is te verbinden voor afstandsbediening en het zuiveren.
Modelselection table
80GHz het niveaumeter van de FMradar
Model | Modelkld801 |
Vergunning |
P Standaard (niet explosiebestendig) I intrinsiek veilig (Exia IIC T6 GA) D Vuurvast type (Exd IIC T6 GB) |
Procesverbinding |
G 1 draden ½ Een Flens DN50/304 B Flens DN80/304 C Flens DN100/304 D Flens DN125/304 E Flens DN150/304 Y Speciale aanpassing |
Antennetype/materiaal |
P 22mm Lensantenne Y Speciale aanpassing |
Procestemperatuur |
V Norm (- 40~120℃) Y Speciale aanpassing |
Elektronische eenheid |
2 (4-20) de draad van mA/24V gelijkstroom Twee 3 (4-20) de draad van mA/24V gelijkstroom HART Two 4 (4-20) de draad van mA/220V gelijkstroom Vier 5 de draad van RS485/Modbus/24V gelijkstroom Vier 6 (4-20) mA/RS485 /24V gelijkstroom Zes draad dubbele output |
Bijlage/graad van bescherming |
L Aluminium/IP67 kiest holte uit B Aluminium/IP67 Dubbele holte J roestvrij staal304/ip68 Enige holte |
Kabel inkomende lijn |
M M20*1.5 N ½ NPT |
