On-line stroommeter op basis van een Doppler-sensor

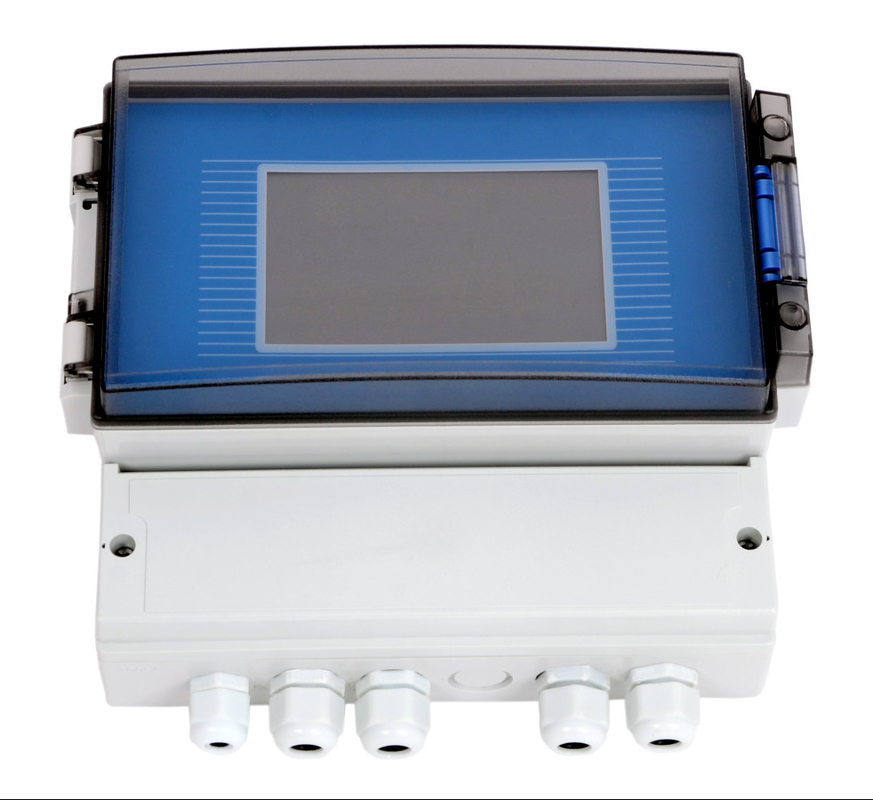

Online display host kan worden aangesloten op een enkele of meerdere Doppler-stroommeters, kan worden aangesloten op waterkwaliteitssensoren, wordt gebruikt om gemeten waarden weer te geven, historische gegevens op te nemen, afbeeldingen te maken,ingestelde parameters, uitgangscommunicatie stroom, externe RS485-communicatie en relais uitgangscontrole.

Kenmerkend

(1)Online weergave van stroom, snelheid en waterstand

(2)De waterkwaliteitsparameters kunnen worden aangepast

(3) Ondersteuning van wisselstroom- en gelijkstroomtoevoer

(4) Ondersteunt 4-20mA stroom

(5) Meerkanaalsensorverbinding

(6)Standaardhoes, aan de muur gemonteerd of aan de spoorlijn gemonteerd volgens DIN35

1.Beschrijving van de producten

Het product meet de doorstroming volgens het principe van het ultrasoneffect van Doppler en kan het waterniveau en de temperatuur meten via de druksensor.die effectief waterdicht en afdichtbaar kan zijn.

◆ Het communicatieprotocol Modbus en de bus RS485 worden gebruikt om met de handheldcomputer te communiceren.

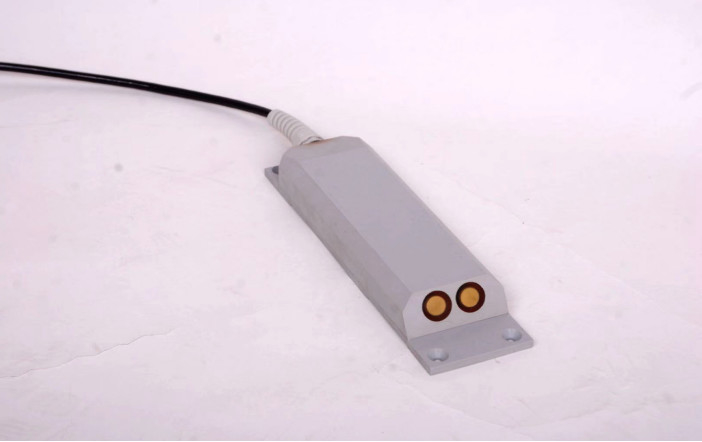

◆ De onderwatersensor is eenvoudig te installeren.

◆ Alle apparatuur is elektronisch ontworpen, breedspanningsstroomvoorziening, laag stroomverbruik, geen mechanische onderdelen.hoge betrouwbaarheid en sterke anti-interferentie.

◆ Een breed scala aan toepassingen. Het kan in verschillende wateromgevingen worden toegepast, van zuiver water tot water van de Gele Rivier.

2.PBeginsel van het product

Doppler-stroommeterprincipe: Wanneer de ultrasone bron en de waarnemer relatieve beweging maken, zal de door de waarnemer ontvangen frequentie verschillen van de frequentie van de ultrasone bron.Daarom, de kleine deeltjes en bubbels die zich met water bewegen ten opzichte van de ultrasone omvormer, zullen ook de ontvangfrequentie van de omvormer veranderen,en toenemen met de toename van de snelheid van de beweging van de suspensie in het waterZo wordt de Doppler-frequentieverschuiving gemeten en de stroomsnelheid van het water op het punt van de Doppler-stroommeter gemeten.Dit wordt vermenigvuldigd met het doorsnedegebied van het kanaal om de stroominformatie te krijgen.

Omdat de Doppler-stroommeting de snelheid van geluidsverspreiding in het water gebruikt, en de snelheid van geluidsverspreiding in het water nauw verbonden is met de watertemperatuur,het apparaat heeft een ingebouwde temperatuursensor voor temperatuurmeting, en vervolgens de geluidssnelheid corrigeren.

Bij de diepte van het vlak wordt met behulp van een druksensor de afstand tussen de plaats van de stroomversnellingssensor en het vloeistofniveau gemeten.

3.Productparameter

3.1 Productkenmerken

◆ Metingsvormen: punt snelheid, vloeistofgehalte, temperatuur, stroom snelheid

◆ Beschermingsklasse: IP68

◆ Meting: online

◆ Meetingsbeginsel: akoestische Doppler-methode, snelheidsgebiedmethode

◆ Stroomvoorziening: batterij, zonne-energie, elektriciteitsnet

◆ Uitgangssignaal: Modbus RS485

◆ Inhoud van het uitgangssignaal: puntsnelheid, onmiddellijke stroom, cumulatieve stroom, waterstand, temperatuur

◆ Uitgangssignaal (externe voedingsbron): 4~20mA

◆ 4~20mA Uitgangssignaalinhoud: onmiddellijke stroom

◆ Vloeibare pH-vereisten: pH 6~8

◆ Vloeistofdruk vereiste: 1 standaardatmosfeer onder natuurlijke omstandigheden

◆ Continu bedrijfskrachtverbruik:12V*65mA=12V*0.065A≈0.8W

3.2 Maatingsindex

3.3 Specificaties

4.AVerklaringszaak
