| Plaats van herkomst: | CHINA |
| Merknaam: | Kacise |
| Modelnummer: | KUS630C |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | 15*15*10cm, 0.5kg |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100+ |
| Waaier: | 0~20m | Output: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Voeding: | 3.3-24 V | Werkende Stroom: | ≤45mA |
| Temperatuurcompensatie: | Ja | Het werk Temperatuur: | -25… 70℃ (248… 343K) |
| Beschermingsklasse: | IP68 | Shell-materiaal: | PVDF |
| Metingsnauwkeurigheid: | ≤ 1% | ||
| Hoog licht: | KUS630C onderwater Ultrasone Sensor,Constant Underwater Ultrasonic Sensor |
||

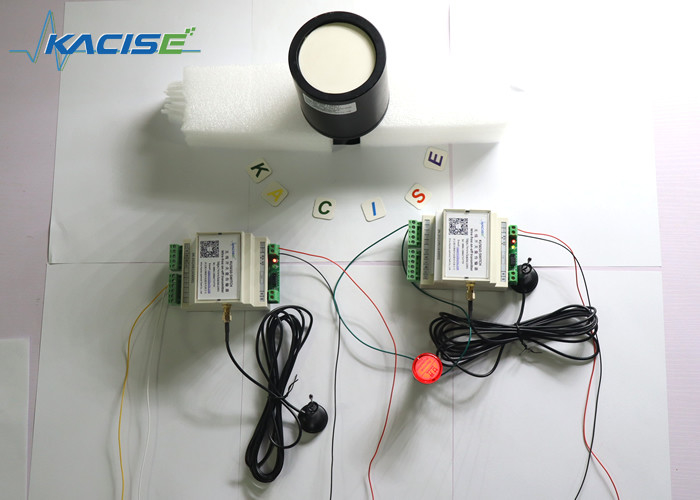

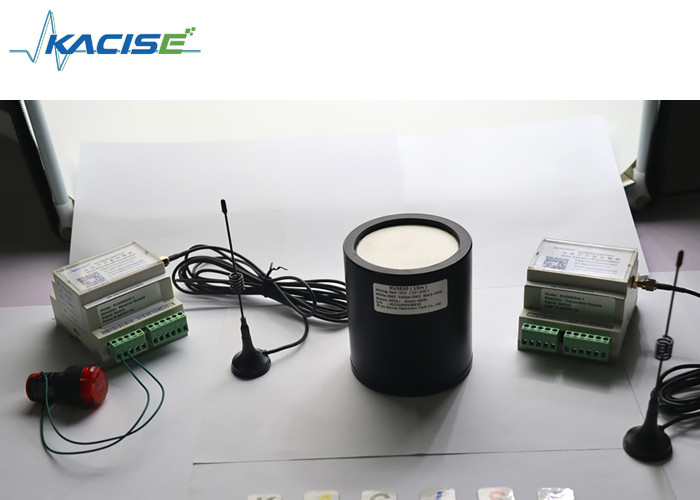

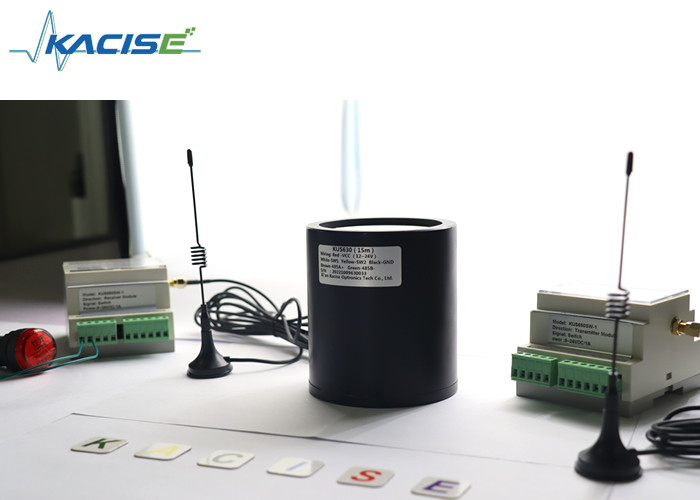

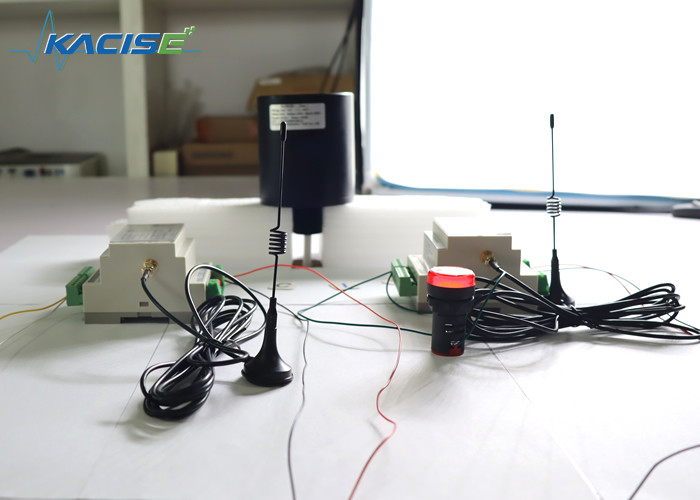

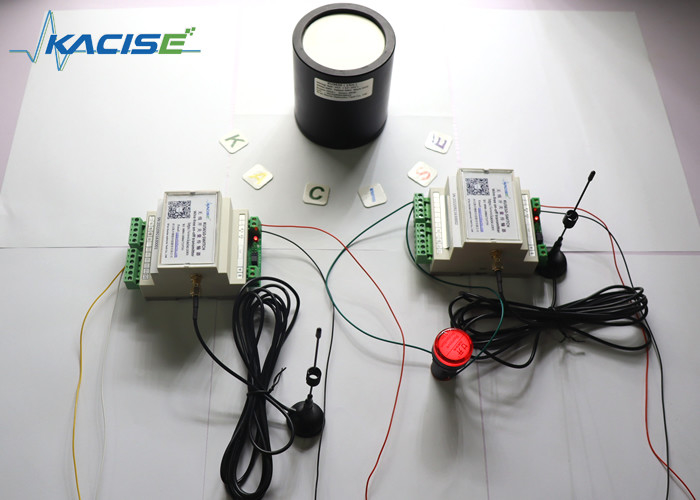

KUS630 Meter van het reeks de Ultrasone Niveau
1.Features
2.Product beschrijving
Waterdicht, corrosiebestendig, volledig ingesloten, voor alle weersomstandigheden.
3. Afmetingen
De eenheid in het diagram is mm
4.Electrical verbindingen en signaaldefinities
| Lijnorde | Kleur | Definitie |
| 1 | Rood | De macht is positief |
| 2 | Zwart | de grond van de machtsterugkeer |
| 3 | Geel | Analoge output, voltageoutput, de huidige output van de outputschakelaar |
| 4 | Blauw | RS485 A+ of uart TXD |
| 5 | Groen | RS485 B of uart RXD |
| Kabelkleur | Lijnorde | Beschrijf | Opmerking |
| rood | 1 | langs aangedreven | 3.3V-30V brede voltageinput |
| zwart | 2 | GND | |
| geel | 3 | Schakelaaroutput | De schakelaarterminal, ladingscapaciteit 1A 60V, steunen tot twee schakelaaroutput met onafhankelijke logica, de twee terminals is de twee contacten van de schakelaar, maakt niet tussen positieve en negatieve polen onderscheid, en kan naar believen worden aangesloten. |
| Wit | 4 | Schakelaaroutput | |
| bruin | 4 | RS485A+ | |
| groen | 5 | RS485B- |
5.Parameter beschrijving
| Model: KUS630 | |
| Het meten van waaier |
0.8m… 20m |
|
Blinde vlek |
0… 0.6m (de Onstabiele werkplaats is binnen 0.6m, wordt het niet geadviseerd om in dit gamma te werken); de minimum dode hoekversie van 0.3m kan worden bereikt, die moet worden aangepast. |
| Leveringsvoltage | 3.3… GOLVEN 24 V GELIJKSTROOM, 10% SS |
|
Werkende stroom |
≤ 45 mA (snelste metingssnelheid) Low-power versie, de consumptie van de slaapmacht is minder dan 0.3mA, is het verzenden van machtsconsumptie 20mA (minder dan 2ms), en het ontvangen van machtsconsumptie is niet meer dan 8mA (minder dan 150ms) |
|
Outputsignaal |
1: Programmeerbare analoge output 0-10V. 2: RS485 output. 3: Uart periodieke output 4:4-20mA output 5: Schakelaaroutput |
| Metingsnauwkeurigheid | ≤ 1% |
| Temperatuurcompensatie | ja |
arbeidsvoorwaarden
| Het werk temperatuur | -25… 70℃ (248… 343K) |
| Opslagtemperatuur | -40… 85℃ (233… 358K) |
andere instructies
| Elektroverbinding | 5-kern boort de kabel (analoge output), 6 kabel (schakelaaroutput) uit; |
| Beschermingsklasse | IP68 |
| Shell-materiaal | PVDF |
6.Applicable gelegenheden:
Mangaten, de tanks van het fabriekswater, tanks, gemeentelijke techniek, leidingwater, behandeling van afvalwater, watermilieubescherming en waterkracht, ijzer en staal, kolenmijnen, elektriciteit, petrochemische stoffen, stedelijke rivieren en meren, vervoer en voedselverwerkende industrie.
7. Het opdracht geven van tot Informatie
| KUS | Model | Output | Waaier | Beschrijf |
| 630C | Steunaanpassing | |||
| Naar maat gemaakt | ||||
| 0-10V | Analoge 0-10V-output | |||
| 0-5V | Analoge 0-5V-output | |||
| 0-3V | Analoge 0-3V-output | |||
| 4-20mA | Analoge output 4-20mA | |||
| SW | Schakelaaroutput | |||
| Uart | Protocol van de Uart het periodieke output MODBUS RTU | |||
| RS485 | RS485 outputmodbus RTU protocol | |||
| XXX mm |
XXX mmmeans de maximummetingsafstand (default1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
8.Parameters u moet het weten
1. Het type van te meten middel (vloeibare of stevige, specifieke naam, duidelijk water, riolering, modder, benzine, diesel, tolueen, zwaveldioxyde, enz. Als het vloeibaar is, of er stoom is, heeft de mist, schuim, golven, het bewegen, het drijven op de vloeibare oppervlakte bezwaar; als vast lichaam, of er stof is.
2. De temperatuur en de druk van het middel.
3. De corrosiviteit van het middel. Als het in een kruik wordt geplaatst, is het noodzakelijk om te weten of het materiaal van de kruik een anticorrosieve voering heeft.
4. De metingswaaier is een paar meters en de blinde vlek wordt vereist.
5. Werkomgeving: zoals open pools, pools met dekking, horizontale tanks, verticale tanks, sferische tanks, of de tank bij luchtdruk, enz. is.
6. Het werk voltage: 24VDC, kan facultatieve 220VAC de aangepaste gemeenschappelijke macht van 12VDC/9VDC zijn.
7. Outputsignaal: 4~20mA huidige 485/0-3V, 0-5V-voltageoutput/relaisoutput.
9. Materiaalvorm: of het een vertoning moet hebben; uit één stuk of spleet-type.
9.More toepassingen
