Protocol: | MODBUS | Interface: | RS485 |
---|---|---|---|
aangedreven door:: | batterij 18650 | Werktemperatuurbereik ((°C): | -20~60 |
Vervolging van de externe voedingsbron (V): | 12 tot 25.6 | Externe voedingsstroom (mA): | 100 |
Beschermingsniveau: | IP68 | ||
Hoog licht: | RS485 Interface Handheld ultrasone sensor,Modbus protocol Handheld ultrasone sensor,diepte meting Handheld ultrasone sensor |

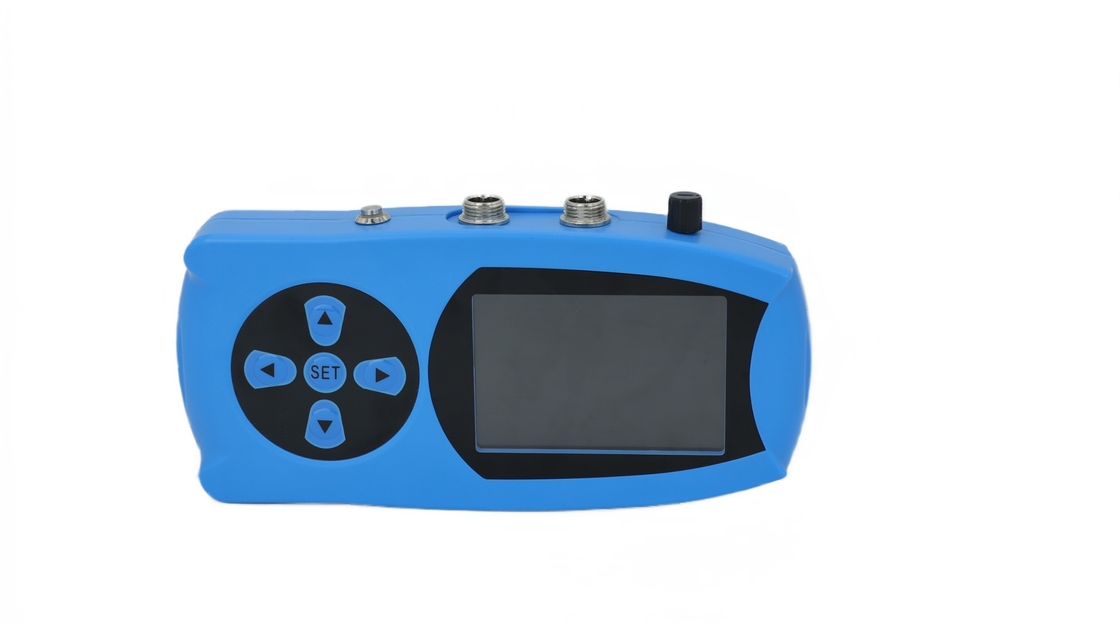

Draagbare ultrasoon diepteonderzoeker KWD100
1.Inleiding van het product
De draagbare ultrasone detector KWD100 is een draagbare computer die is ontwikkeld voor draagbare metingen.en intuïtief, die de werkdoeltreffendheid en de gebruikerservaring aanzienlijk verbetert en kan worden aangepast voor gebruik in verschillende omgevingen.
Dit product is gebaseerd op het principe van ultrasone ranging en kan onderwater ranging en onderwater diepte meting functies realiseren.Het kenmerk van dit product is dat het de op de machine bevestigde omvormer kan gebruiken voor diepte metingenDe verschillende range-sensoren of transducers van het bedrijf verrichten de bijbehorende range-werkzaamheden.De parameters van elke ultrasone transducer zijn verschillend om te gaan met verschillende gelegenhedenDit product kan de signaalgolfvormen van de transducer en sensor lezen, wat gemakkelijk is voor personeel om relevante oordelen te maken.
2. Uiterlijk introductie

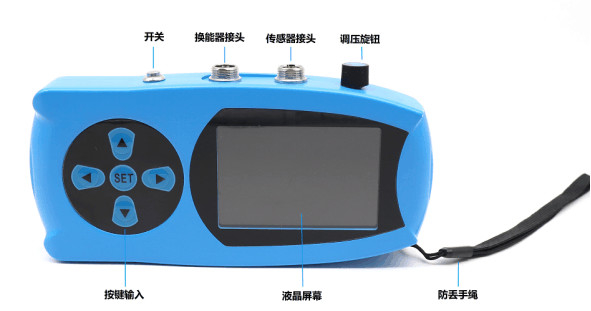

● Schakelaar: gebruikt om de handheld-terminal aan en uit te zetten
● Transducerconnector: gebruikt voor het aansluiten van verschillende soorten ultrasone transducers
● Sensorconnector: gebruikt voor het aansluiten van verschillende soorten sensoren
● Spanningsinstellingsknop: wordt gebruikt voor het instellen van de spanning van de uitgangsvoeding (~12~24V)
● Sleutel-invoer: gebruikt voor interactie met apparaten
● LCD-scherm: verschillende waarden en afbeeldingen
● Handgordel tegen verlies: hang aan uw hand om te voorkomen dat u valt
3. Parameterprestaties
Parameters van de ultrasone sensor:
ParametersModel | WDS15 | WDS10 | WDS4 | WDS100-A | WDS100-B | ||
Frequentie van geluidsgolven (KHz) | 300 | 500 | 1000 | 200 | 200 | ||
Meetbereik (m) |
7.5 ((12V) 15 (((24V) |
5 (((12V) 10 ((24V) |
2 (((12V) 4 ((24V) |
100 ((24V) | 100 ((24V) | ||
Blinde oppervlakte (m) |
0.3(12V) 0.4 ((24V) |
0.15(12V) 0.2 ((24V) |
0.05 (((12V) 0.07 ((24V) |
0.6 | 0.6 | ||
Precisiteit (%) | 0.5 | 0.5 | |||||
Straalhoek (°) | 10 | 5.8 | 2.9 | ||||
Voerspanning ((V) | 12 tot 30 | 10.8 tot 26.4 | 10.8 tot 26.4 | ||||
Werktemperatuurbereik ((°C) | -10~60 | -20 tot 60 | -20 tot 60 | ||||
Energieverbruik ((mW) | 960 | ||||||
Kabellengte ((m) | De standaard kabellengte is twee meter, andere lengtes kunnen worden aangepast. | ||||||
Montagevoeringen | M36 | M50 | M80 | ||||
Protocol | Modbus | Modbus | Modbus | ||||
Interface | RS485 | RS485 | RS485 | ||||
Beschermingsniveau | IP68 | IP68 | IP68 |
Parameters van de computer:
ParametersModel | KWD100 |
Protocol | Modbus |
Interface | RS485 |
aangedreven door: | 18650 batterij |
Werktemperatuurbereik ((°C) | -20 tot 60 |
Vervolging van de externe voedingsbron (V) | 12 tot 25.6 |
Externe voedingsstroom (mA) | 100 |
Energieverbruik ((mW) |
4Beschrijving van de overeenkomst
havenparameters
De hardware neemt RS-485, master-slave half-duplex communicatie, de host roept het slaaf adres, en de slaaf reageert op de communicatie
Gegevensraam: 10 bits, 1 startbit, 8 databits, 1 stopbit, geen pariteit;
Baudtarief: 9600 19200 38400 115200 (verzuim 115 200).
Het lezen van één register
Functiecode: 03H
Host stuurt | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Adres | 03H | Startregister high-byte | Begin met het registreren van low-byte | Registernummer high-byte | Registernummer low-byte | CRC controleert code low byte | CRC-controlecode hoge byte |
1e byte ADDR: slavenadrescode (0x01~0xFE);
Byte 2 03H: functiecode;
Bytes 3 en 4: het te lezen beginregisteradres;
Bytes 5 en 6: Het aantal registers dat moet worden gelezen, het lezen van een enkel register is 0x0001;
Bytes 7 en 8: CRC16-controlecode van byte 1 tot byte 6.
Slaven ontvangen | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Adres | 03H | Totaal aantal bytes | Gegevens met een hoge byte | Gegevens met een lage byte | CRC controleert code low byte | CRC-controlecode hoge byte |
1e byte ADDR: slavenadrescode (0x01~0xFE);
Byte 2 03H: functiecode;
Byte 3: het totale aantal ontvangen gegevensbyte.
Bytes 4 en 5: registergegevens, elke gegevensopname beslaat 2 bytes;
Bytes 6 en 7: CRC16-controlecode van byte 1 tot byte 5.
Meerdere registers lezen
Functiecode: 03H
Host stuurt | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Adres | 03H | Begin met het registreren van high-byte | Begin met het registreren van low-byte | Registernummer high-byte | Registernummer low-byte | CRC controleert code low byte | CRC-controlecode hoge byte |
Verwijzingen naar de leemethodeeen enkel registerBij het tegelijkertijd aflezen van afstand en temperatuur is het aantal registers 0x0002;
Slaven ontvangen | |||||||||
1 | 2 | 3 | 4, 5 | - Wat is er? | N-1, N | N+1 | N+2 | ||
Adres | 03H | Totaal aantal bytes | Gegevens 1 hoge byte | Gegevens 1 lage byte | - Wat is er? | Gegevens N hoge byte | Gegevens N low-byte | CRC controleert code low byte | CRC-controlecode hoge byte |
Verwijzend naar de leemethodeeen enkel register, data 1 is de startregisterwaarde die moet worden gelezen. Elke data neemt 2 bytes in beslag. Het aantal gegevens wordt geretourneerd volgens het aantal registers dat door de gebruiker is gelezen.
Schrijf een enkel register
Functiecode: 06H
Host stuurt | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Adres | 06H | Registeradres met een hoge byte | Registratieadres low-byte | Gegevens met een hoge byte | Gegevens met een lage byte | CRC controleert code low byte | CRC-controlecode hoge byte |
1e byte ADDR: slavenadrescode (0x01~0xFE);
Byte 2 06H: functiecode;
Bytes 3 en 4: het schriftelijke registeradres;
Bytes 5 en 6: registergegevens die overeenkomen met het registeradres;
Bytes 7 en 8: CRC16-controlecode van byte 1 tot byte 6.
Slaven ontvangen | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Adres | 06H | Register met hoge byte | Register low byte | Gegevens met een hoge byte | Gegevens met een lage byte | CRC controleert code low byte | CRC-controlecode hoge byte |
1e byte ADDR: slavenadrescode (0x01~0xFE);
Byte 2 06H: functiecode;
Bytes 3 en 4: het schriftelijke registeradres;
Bytes 5 en 6: registergegevens die overeenkomen met het registeradres;
Bytes 7 en 8: CRC16-controlecode van byte 1 tot byte 6.
1 | 2 | 3 | 4 | 5 |
Adres | functiecode | foutcode |
CRC controleert code low-byte |
CRC-controlecode hoge byte |
1e byte ADDR: slavenadrescode (0x01~0xFE);
De tweede byte 83H of 86H: functiecode (83H betekent dat er een fout wordt gemeld voor het opdrachtlezen, 86H betekent dat er een fout wordt gemeld voor het opdrachtlezen);
Byte 3: Referentiefoutmeldingscode tabel;
Bytes 4 en 5: CRC16-controlecode van byte 1 tot byte 3.
Foutmeldingscode-tabel | |
Informatiecode | Opmerking |
01H | Onwettige functiecode |
02H | Onwettige gegevensadres |
03H | illegale gegevenswaarde |
04H | CRC16-controlefout |
05H | Goed ontvangen |
06H | Fout ontvangen |
07 uur | Parameterfout |
Registerdefinitietabel | |||||||||
Registreer tegenspoed | Beschrijving van de inhoud |
Alleen... lezen |
Registreer tegenspoed | Beschrijving van de inhoud |
Alleen... lezen |
||||
0000 | 0 | 1 | afstand | √ | 0001 | 2 | 3 | reserve | √ |
0002 | 4 | 5 | temperatuur | √ | 0003 | 6 | 7 | reserve | √ |
0032 | 100 | 101 | 0033 | 102 | 103 | ||||
0034 | 104 | 105 | 0035 | 106 | 107 | ||||
005C | 184 | 185 |
(185)RX-MOD//Active upload mode is 2
|
005D | 186 | 187 | |||
005E | 188 | 189 | 005F | 190 | 191 | ||||
0060 | 192 | 193 | 0061 | 194 | 195 | Fabrieksreset / systeemreset | |||
0062 | 196 | 197 | Instelling van het baudpercentage METERWORK | 0063 | 198 | 199 | Aantal pulsen | ||
0068 | 208 | 209 | 0069 | 210 | 211 | ||||
006A | 212 | 213 | 006B | 214 | 215 |
Tabeltype /Adres van het instrument |
|||
006C | 216 | 217 | 006D |
