| Plaats van herkomst: | China |
| Merknaam: | Kacise |
| Modelnummer: | KUS3000 M30-Type2 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | 5*15*5cm, 0.1kg |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100+ |
| Bereik: | 4M | Uitgang: | 4~20mA/NPN/PNP/RS485 |
|---|---|---|---|
| Beschermingsklasse: | IP65 | Stroomvoorziening: | 13-30V |
| Materiaal: | vernikkeld koper | Temperatuur: | -25~70℃ |
| Nauwkeurigheid: | ≤1 % |

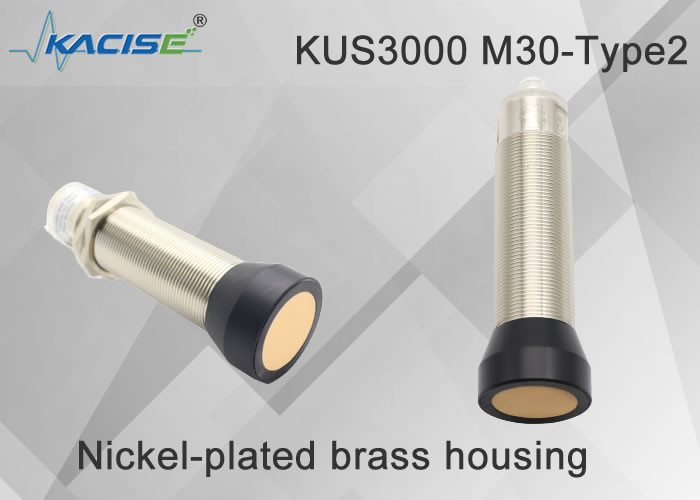

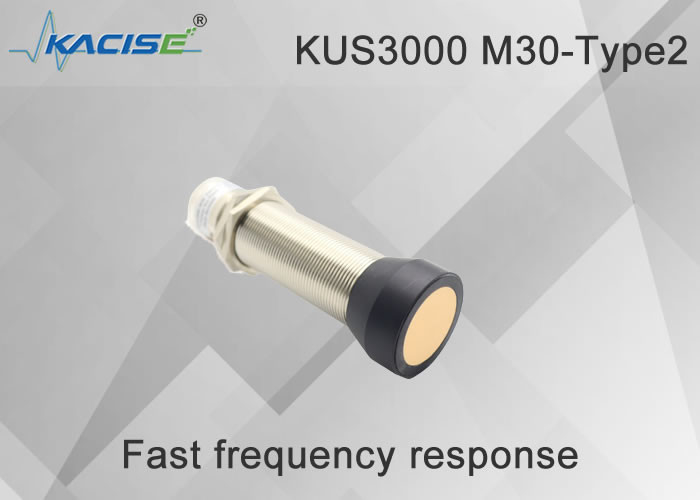

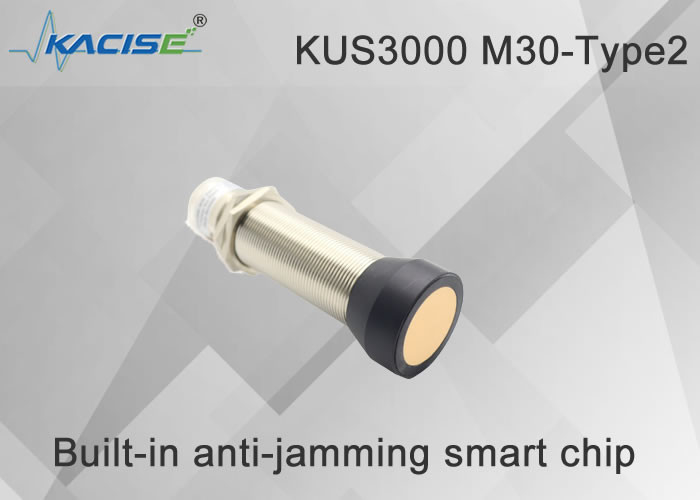

KUS3000 M30-Type2 Ultrasone niveaumeter
1. Dimensionale structuur
De eenheid is mm.
M30 type 2 maat structuur
2. Elektrische interface
Opmerking: dit product heeft twee kabelspecificaties en de kabelbedradingsinstructies van de twee specificaties zijn als volgt:
| Type A-kabel | Type B-kabel | ||
| Pin1 | Bruin | Pin1 | Geel |
| Pin2 | Wit | Pin2 | Zwart |
| Pin3 | Blauw | Pin3 | Rood |
| Pin4 | Zwart | Pin4 | Groente |
De standaard kabelmix is gebaseerd op de specificaties die de klant heeft ontvangen
3. Technische parameter
| M18 | |
| Bereik | 300... 4000mm |
| Instelbaar intervalbereik |
300….3500mm |
| Blinde vlek |
0 ... 300 mm |
| Reactietijd | ca.20 ms |
Indicatielampje
| Blauw geleid licht | Het blauwe lampje knippert om aan te geven dat kalibratie kan worden uitgevoerd.Blauw en andere constanten geven aan dat de voeding van de sensor normaal is.Het blauwe lampje knippert binnen 5 minuten nadat de stroom is ingeschakeld, wat aangeeft dat de gebruiker de uitvoeraanpassing en kalibratie kan uitvoeren.Na 5 minuten brandt het blauwe lampje altijd om aan te geven dat de sensor geen kalibratieopdracht kan ontvangen.. |
| Tellow led-verlichting | Het wordt gebruikt om aan te geven of het gemeten object wordt gedetecteerd.Tijdens de kalibratiefase knippert het gele lampje om aan te geven dat de huidige kalibratiestatus is vergrendeld en kan worden overgeschakeld naar de volgende kalibratiestatus. |
| Rood LED-licht |
In normale werkende staat brandt het rode lampje niet en brandt het rode lampje om aan te geven dat er een storing is. Tijdens het kalibratieproces geeft het knipperende rode lampje aan dat de sensor het huidige echoverlies of de oneindige status vergrendelt en dat de gebruiker kan overschakelen naar de volgende kalibratiestatus. |
Elektrische parameters
| Voedingsspanning | 13 ... 30 V DC , Speciale brede spanningsvereisten kunnen worden aangepast |
| Nullaststroom I0 | ≤ 45 mA |
IOT-spectric modellen
| Voedingsspanning | 3.3-12 gelijkstroom, rimpel 10 %SS |
| Stroomverbruik I0 | ≤ 15 mA, slaapmode≤1mA, serieel wakker worden, |
Uitgang
| uitvoertype |
1 Schakeluitgang PNP-uitgang normaal open en lang gesloten kan worden gekalibreerd 2 Schakeluitgang NPN-uitgang normaal open en lang gesloten programmeerbaar 3 Analoge uitgangsspanning 0-10V programmeerbaar. 4 Analoge 4-20mA uitgang programmeerbaar 5 RS485 uitgang E4 programmeerbaar. |
| Overstroom dwz | 200 mA, bescherming tegen omgekeerde polariteit, bescherming tegen kortsluiting |
| Standaardinstelling |
M18 Schakelpunt A1: 150 mm Schakelpunt A2: 1000 mm M30 Type 1 schakelpunt A1 200mm schakelpunt A2: 2000mm M30 type 2 schakelpunt A1 300mm schakelpunt A2: 4000mm M30 type 3 schakelpunt A1 500mm schakelpunt A2: 6000mm |
| Uitgangsspanningsval | ≤ 2,5 V |
| Herhaalbaarheid | ≤1 % |
| Aan-uit niveau f | ≤ 13 Hz Hoge frequentie kan worden aangepast |
| Standaard hysteresis karakteristieke amplitude | 5% van de ingestelde waarde, speciale vereisten kunnen worden aangepast |
| Bereik temperatuurcompensatie | -40℃-85℃ |
Temperatuurvereisten
| Werktemperatuur | -25…70℃(248...343K) |
| Bewaar temperatuur | -40…85℃(233...358K) |
Beschrijving mechanische onderdelen
| Verbinding | V1-connector (M12 × 1), 4-pins |
| Beschermingsklasse | IP65 Overig kan worden aangepast |
| Shell-materiaal | Vernikkeld koper, andere kunnen worden aangepast |
Opmerking: wanneer het M18-product en het M30-product een analoge uitgang van 4-20 mA hebben, verschilt de aansluitmethode van de meter van die van het 550.600-product.Aangezien de uitgangsaansluiting van de M18- en M30-producten wordt gevoed door VDD, zoals weergegeven in afbeelding 1, moet de meter worden aangesloten op de voedingspoort.Tussen de uitgangsklem en de uitgangsklem wordt het aansluitinstructieschema getoond in figuur 2:
Figuur 1 Schakelschema uitgangsvoeding
Figuur 2 Schematisch diagram van verbindingsmethode
4. Bestelinformatie
| KUS | Types van | uitgang | bereik | beschrijven | |
| M18 | M18 behuizing, maximaal meetbereik is 1 meter | ||||
| M30-Type1 | Het maximale meetbereik van de M30 is 2 meter | ||||
| M30-Type2 | Het maximale meetbereik van de M30 is 3 meter | ||||
| M30-Type3 | Het maximale meetbereik van de M30 is 6 meter, 8 meter kan worden aangepast | ||||
| Aangepast | Shell ondersteunt gebruikersaanpassing | ||||
| NPN | uitvoer als NPN | ||||
| PNP | uitvoer als PNP | ||||
| 10V uit | De uitgang is analoog 0-10V, de voedingsvereiste is groter dan 11V | ||||
| 5Vout | De uitgang is analoog 0-5V, de voedingsvereiste is groter dan 6V | ||||
| maout | De output is analoog 4-20mA | ||||
| RS485 | De uitvoer is het RS485 Modbus-protocol. Raadpleeg de handleiding van de software-interface voor een specifieke beschrijving. | ||||
| XXX mm | De klant specificeert het lineaire interval of schakelinterval, dat in de fabriek kan worden ingesteld | ||||
| KUS | M30 | RS485 | 2000mm | ||
5.Toepassing
