Plaats van herkomst: | China |
Merknaam: | Kacise |
Modelnummer: | KUS630 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | 15*15*10cm, 0.5kg |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 100+ |
Bereik: | 10m/12m/15m/20/30m | Uitgang: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Stroomvoorziening: | 3.3-24 V | Werkstroom: | ≤45mA |
Temperatuurcompensatie: | Ja | Werktemperatuur: | -25… 70℃ (248… 343K) |
Beschermingsklasse: | IP68 | Shell-materiaal: | PVDF |
Meetnauwkeurigheid: | ≤1 % |

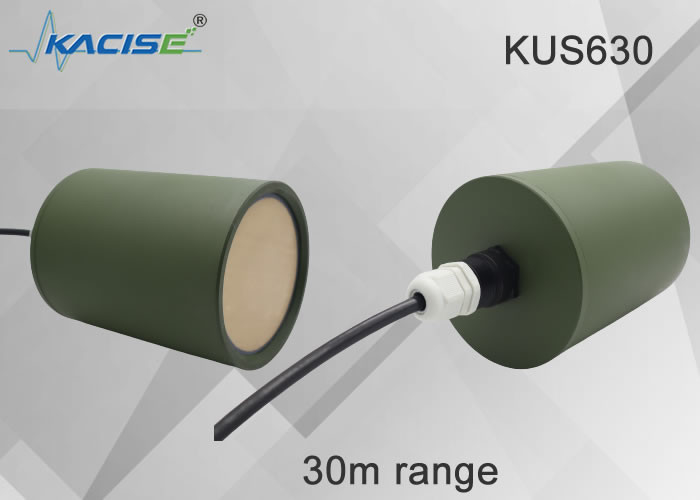

Ultrasone niveaumeter uit de KUS630-serie
1.Kenmerken
2.Productbeschrijving
Het is een contactloos meetinstrument dat het werkingsprincipe van ultrasone afstandsmeting gebruikt en het tijdsverschil tussen ultrasone emissie, objectreflectie en echo-ontvangst gebruikt om de gemeten afstand te meten.
Het gebruik van geavanceerde ultrasone detectiemethoden veroorzaakt geen vals alarm als gevolg van externe omgevingsveranderingen of interferentie zoals infrarood- en microgolfdetectiemethoden.
De alarmafstand kan flexibel worden ingesteld.Wanneer het voertuig op zijn plaats staat en de gemeten afstand kleiner is dan de vooraf ingestelde afstand, wordt een LED-lichtsignaal gegenereerd en wordt de aankomstinformatie van het voertuig via de RS-485-interface naar de controller gestuurd.
Bij het meten van de materiaalniveauafstand raakt het het gemeten object niet en heeft het geen bewegende delen.Het is eenvoudig te installeren en te debuggen, eenvoudig te repareren en te onderhouden en heeft een hoge meetnauwkeurigheid.Het stroomverbruik van de detector is extreem laag en de RS485-uitgangsinterface wordt gebruikt.De interface is eenvoudig, veilig, betrouwbaar en stabiel en geschikt voor secundaire ontwikkeling.
Het kan op betrouwbare wijze detecteren of het voertuig zich in de parkeerplaats bevindt en heeft anti-valse detectiefuncties, zoals het voorkomen van valse detectie van aangrenzende parkeerplaatsen, valse detectie van mensen in parkeerplaatsen, valse detectie van obstakels, enz.
Volledig onafhankelijke ontwikkeling, met alle intellectuele eigendomsrechten en productietechnologie, om een goede technische servicegarantie, hoge kwaliteit en lage prijs te bieden.
3. Afmetingen
De eenheid in het diagram is mm
4.Elektrische aansluitingen en signaaldefinities
Regelvolgorde | Ckleur | Ddefinitie |
1 | Rood | Vermogen is positief |
2 | Zwart | stroom retour grond |
3 | Geel | Analoge uitgang, spanningsuitgang, stroomuitgang schakeluitgang |
4 | Blauw | RS485 A+ of uart TXD |
5 | Groente | RS485 B- of uart RXD |
Kabel kleur | Regelvolgorde | Beschrijven | Opmerking |
rood | 1 | aangedreven door | 3.3V-30V brede ingangsspanning |
zwart | 2 | GND | |
geel | 3 | Schakeluitgang | Schakelklem, laadvermogen 1A 60V, ondersteunt maximaal twee schakeluitgangen met onafhankelijke logica, de twee klemmen zijn de twee contacten van de schakelaar, maken geen onderscheid tussen positieve en negatieve polen en kunnen naar believen worden aangesloten. |
Wit | 4 | Schakeluitgang | |
bruin | 4 | RS485A+ | |
groente | 5 | RS485B- |
5.Parameterbeschrijving
Model:KUS630 | |
Meetbereik |
0,8m... 30m |
Blinde vlek |
0 ... 0,6 m (Onstabiel werkgebied ligt binnen 0,6 m, het wordt niet aanbevolen om in dit bereik te werken);de versie met minimaal blind gebied van 0,3 m kan worden bereikt, wat moet worden aangepast. |
Voedingsspanning | 3,3 ... 24 V DC, rimpel 10 %SS |
Werkende stroom |
≤ 45 mA (snelste meetsnelheid) Low-power versie, slaap stroomverbruik is minder dan 0.3mA, verzenden stroomverbruik is 20mA (minder dan 2ms), en ontvangen stroomverbruik is niet meer dan 8mA (minder dan 150ms) |
Uitgangssignaal |
1: Programmeerbare analoge uitgang 0-10V. 2:RS485-uitgang. 3:Uart seriële uitvoer 4:4-20mA uitgang 5: Schakeluitgang |
Meetnauwkeurigheid | ≤1 % |
Temperatuur compensatie | ja |
Arbeidsvoorwaarden
Werktemperatuur | -25…70℃(248...343K) |
Bewaar temperatuur | -40…85℃(233...358K) |
andere instructies
Elektrische verbinding | 5-aderige kabel (analoge uitgang), 6-aderige kabel (schakeluitgang); |
Beschermingsklasse | IP68 |
Shell-materiaal | PVDF/PTFE |
6.Toepasselijke gelegenheden:
Mangaten, fabriekswatertanks, tanks, gemeentelijke techniek, kraanwater, rioolwaterzuivering, waterbeheer en waterkracht, ijzer en staal, kolenmijnen, elektriciteit, petrochemie, stedelijke rivieren en meren, transport- en voedselverwerkende industrieën.
7. Bestelinformatie
KUS | Model | Ouitvoer | Rwoede | Dbeschrijf |
630 | Ondersteuning maatwerk | |||
Speciaal gemaakt | ||||
0-10V | Analoge 0-10V uitgang | |||
0-5V | Analoge 0-5V uitgang | |||
0-3V | Analoge 0-3V uitgang | |||
4-20mA | Analoge 4-20mA uitgang | |||
ZW | Schakeluitgang | |||
Uart | Uart seriële uitvoer MODBUS RTU-protocol | |||
RS485 | RS485-uitgang MODBUS RTU-protocol | |||
XXX mm |
XXX mmbetekent de maximale meetafstand (standaard 1000 mm) |
|||
KUS | 630 | RS485 | 10000mm |
8.Parameters die u moet kennen
1. Het type medium dat moet worden gemeten (vloeibaar of vast, specifieke naam, helder water, riolering, modder, benzine, diesel, tolueen, zwaveldioxide, enz.) Als het vloeibaar is, of er stoom, mist, schuim, golven, roeren, drijvende voorwerpen op het vloeistofoppervlak;indien vast, of er stof is.
2. De temperatuur en druk van het medium.
3. De corrosiviteit van het medium.Als het in een pot wordt geplaatst, is het noodzakelijk om te weten of het materiaal van de pot een anticorrosieve voering heeft.
4. Het meetbereik is enkele meters en de dode hoek is vereist.
5. Werkomgeving: zoals open zwembaden, zwembaden met afdekkingen, horizontale tanks, verticale tanks, bolvormige tanks, of de tank nu op atmosferische druk staat, etc.
6. Werkspanning: 24VDC, optionele 220VAC kan worden aangepast 12VDC / 9VDC gemeenschappelijke voeding.
7. Uitgangssignaal: 4~20mA stroom 485/0-3V, 0-5V uitgangsspanning/relaisuitgang.
9. Materiaalvorm: of het een display moet hebben;eendelig of split-type.
9. Meer toepassingen
