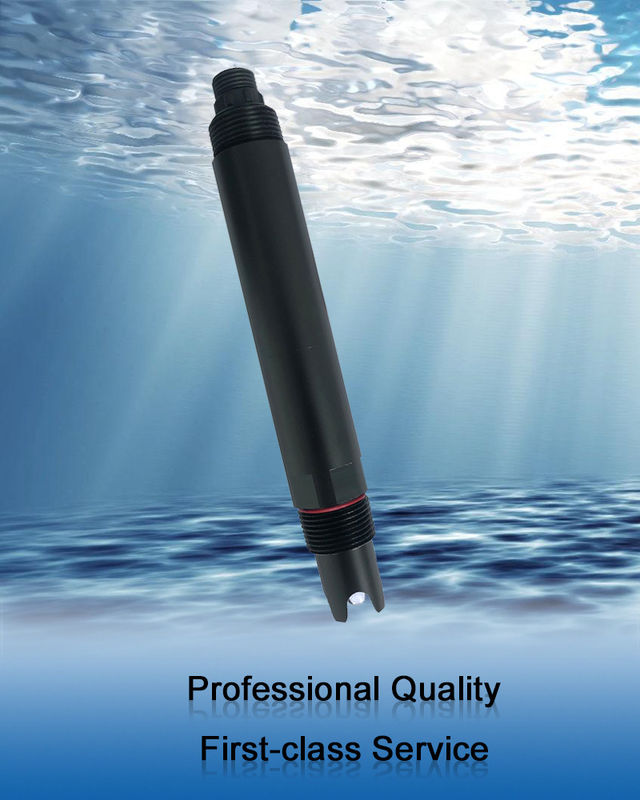

KPH601 Online PH-sensorsignaaluitgang: RS-485 (Modbus/RTU-protocol)

1.Signalverwerking en milieu-invloeden

Kalibratie en controleDe elektrode wordt gekenmerkt door zijn nulpunt en zijn helling. Naast de tweepuntskalibratie bestaan er andere methoden die de prestaties van de elektrode kunnen controleren.een zogenaamde eenpuntskalibratie kan worden uitgevoerdAls in plaats van de bufferoplossing een procesmonster wordt genomen en de pH-waarde ervan in het laboratorium wordt gemeten,de elektrode niet uit het proces hoeft te worden verwijderdDe pH-sender kan worden ingesteld op basis van de pH-waarde die is verkregen voor het monster in het laboratorium.er moet rekening worden gehouden met het feit dat de pH-waarde van de gemeten oplossing een functie is van verschillende parameters zoals temperatuur, opgeloste CO2-concentratie, voltooiing van de reactie, enz.Een tweede mogelijkheid om het systeem te besturen is het bepalen van zowel het nulpunt als de helling in het laboratorium en vervolgens de waarden in de pH-zender invoeren.

TemperatuurcompensatieAutomatische temperatuurscompensatie wordt in de industrie over het algemeen gebruikt, behalve wanneer zowel kalibratie als pH-meting plaatsvinden bij een constante temperatuur.Als de procestemperatuur niet meer dan 10°C verschilt van de kamertemperatuur, is vaak geen temperatuurcompensatie nodig, aangezien de meetfout kleiner is dan 0,15 pH-eenheden.

nauwkeurigheid en reproduceerbaarheid van meetwaardenDe belangrijkste verschillen tussen pH-meting in het laboratorium en in de industrie zijn de frequentie van kalibratie en de toegankelijkheid van de pH-assemblage.De nauwkeurigheid en reproduceerbaarheid van de gemeten waarden hangt vooral af van de frequentie van de kalibratie en het onderhoud van de elektrode..

MilieuOmgevingsinvloeden werken voornamelijk op de kabel en op de pH-zender.in de industriële beschermingsklasse IP65 moet worden nageleefdIn de industrie kunnen verschillende gevaarlijke gebieden bestaan. De pH-zender moet worden ontworpen volgens de eisen van elke veiligheidszone.

KabelAangezien de signalen een hoge impedantie hebben, zijn lange kabels gevoelig voor storingen.Een coaxkabel wordt gebruikt als elektrodeverbindingskabelBij sterke elektromagnetische verstoringen (bijvoorbeeld veroorzaakt door motoren) is het raadzaam een triaxiale kabel te gebruiken (een coaxiale kabel met een extra schild).met een vermogen van meer dan 50 WHet buitenste schild moet maar op één plek worden geaard.

SignalinterpretatieVoor signaalconditionering worden zenders galvanisch geïsoleerd tussen invoer en uitvoer om aardlussen te voorkomen.Dit helpt om verstoringen veroorzaakt door potentiële verschillen tussen de zender grond en de grond potentialen in het vat te voorkomenDeze grondstromen zullen anders door de referentie-elektrode stromen en verschijnen als een signaaluitval of zelfs het referentiesysteem vernietigen.Dit soort storingen worden zonder uitzondering door galvanische isolatie geëlimineerd.Digitale meetsystemen De ontwikkeling in het afgelopen decennium van digitale procesanalytische meetsystemen voor pH en andere parameters,heeft aanzienlijke verbeteringen in de werking van sensoren teweeggebracht.Deze omvatten de digitale overdracht van het meetsignaal van de sensor naar de zender.Dit elimineert de invloed van de bovengenoemde milieufactoren en de kabellengte op de signaalintegratie..

2.TechnischeSspecificaties

3.DimensioneleDroeien

Opmerking:De sensorverbinding is een waterdicht kerngewricht van de soort M16-5 met een mannelijk kopje.

4.Installatie

Opmerking: De sensor mag bij installatie niet ondersteboven of horizontaal worden gemonteerd, ten minste niet in een hoek van 15 graden of meer.
