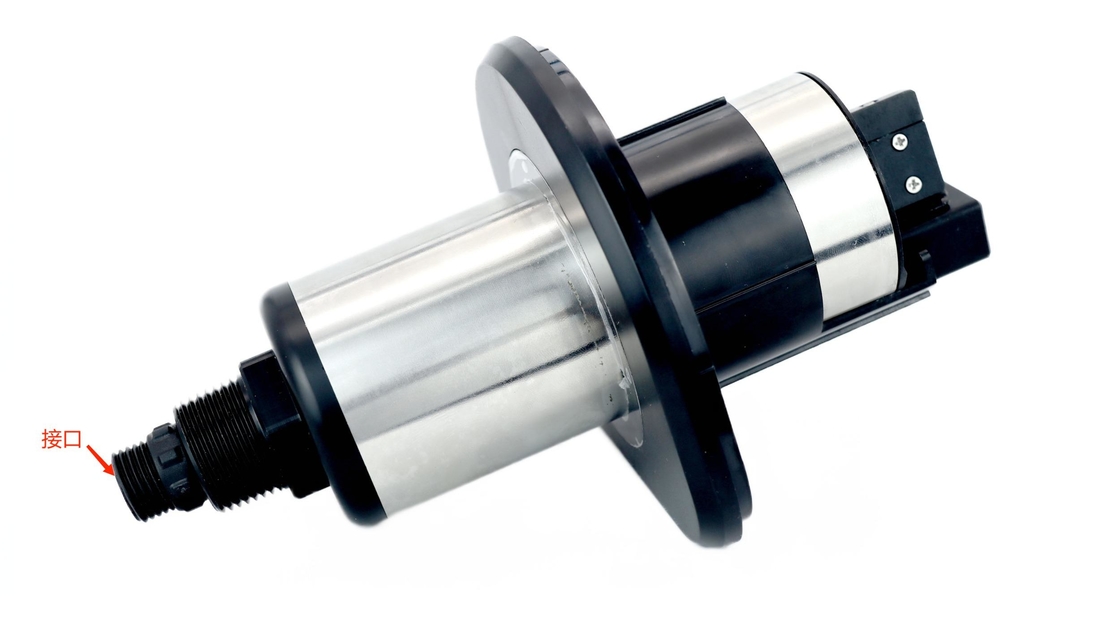

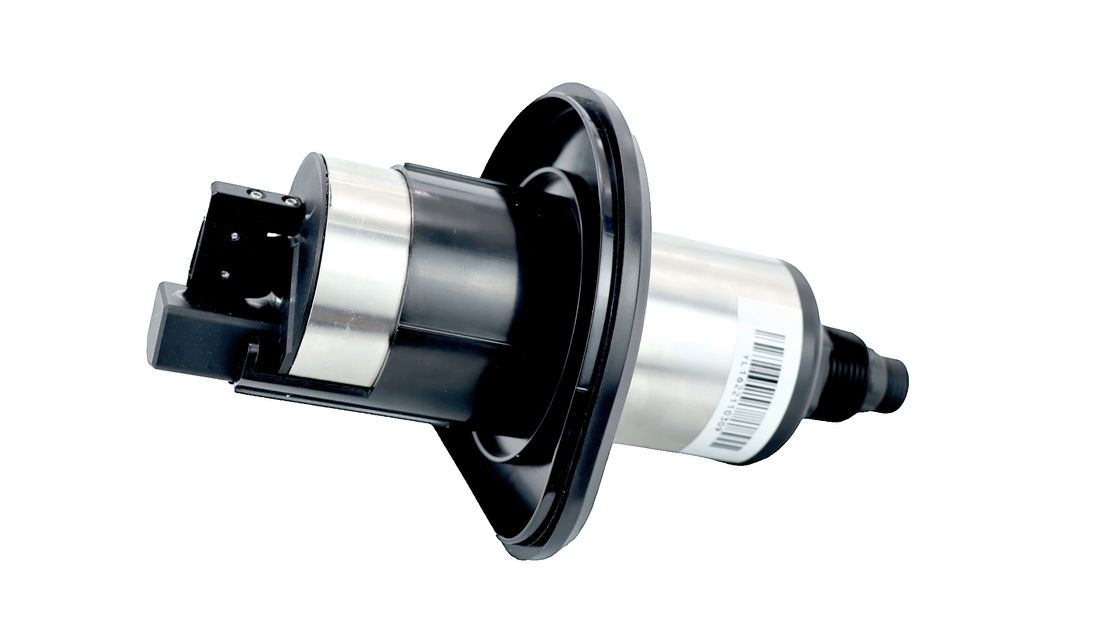

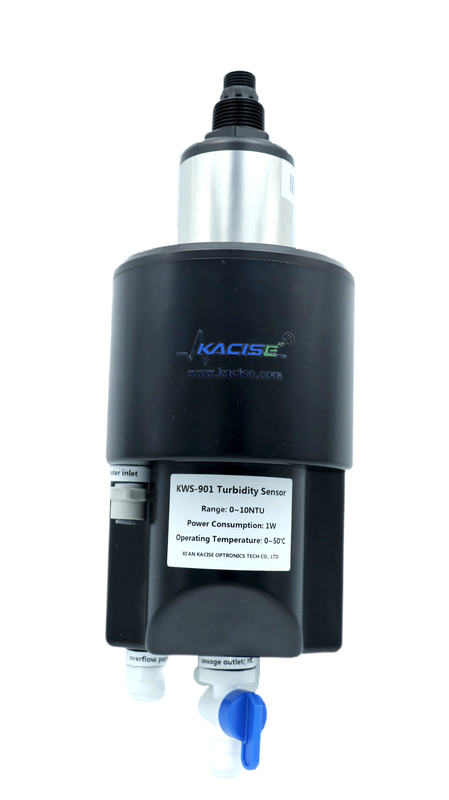

Partikelmonitors voor de kwaliteit van straatregenwater en grondwater tot 10 NTU met een resolutie van 0,001 NTU

1.Invoering



De laagbereiktroebelheidsmeter is bedoeld voor online monitoring van de drinkwaterkwaliteit, met ultra-laag

troebelheidsdetectielimiet, hoge precisiemeting.De apparatuur heeft de kenmerken

van een lange tijd zonder onderhoud, waterbesparend werken en digitale output.Het ondersteunt afstandsbediening

datamonitoring op cloudplatforms en mobiele telefoons, en RS485-Modbus-communicatie.Het

kan op grote schaal worden gebruikt bij het online monitoren van troebelheid van leidingwater, secundaire watervoorziening,

leidingnetwerk terminalwater, direct drinkwater, membraangefilterd water, zwembad en oppervlaktewater.



2.Functie



• Ultra-lage detectielimiet voor troebelheid
• zeer nauwkeurig onderzoek
• De apparatuur is langdurig onderhoudsvrij
• Waterbesparend werken en digitale output
• Ondersteunt gegevensmonitoring op afstand op cloudplatforms en mobiele telefoons
• Ondersteuning RS-485, MODBUS-protocol
• Zelfontwikkelde ontschuimer, meeteenheid, elimineert effectief waterbellen
• De sensor wordt geleverd met een reinigingsborstel, die het lichtvenster effectief kan reinigen
• De online troebelheidsanalysator maakt gebruik van de standaard 90°-verstrooiingsmethode



3.Diagram met sensorgrootte

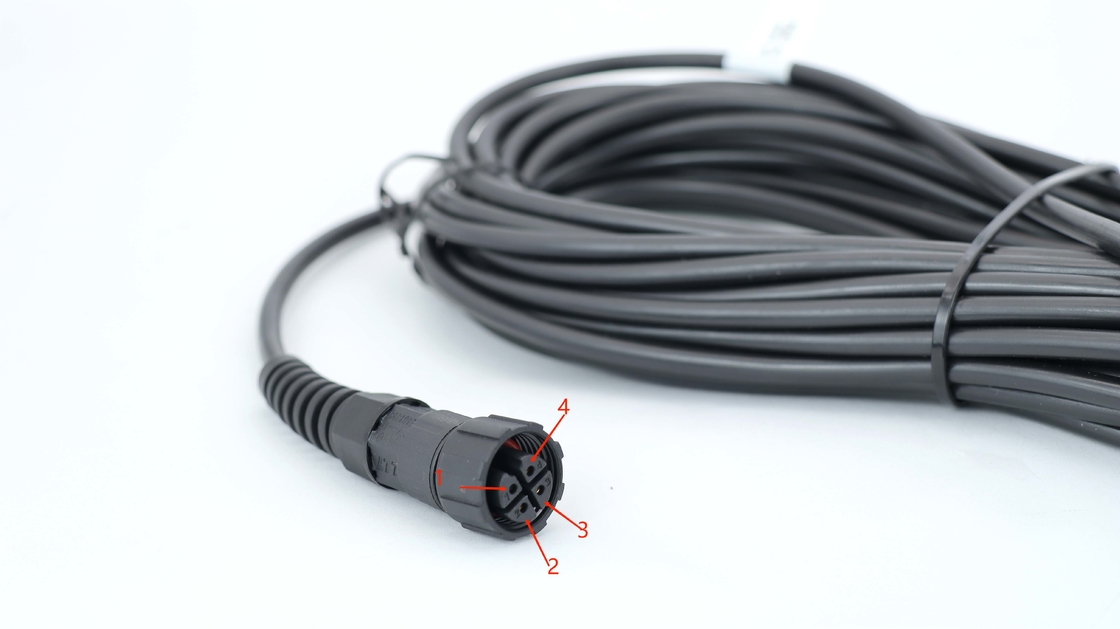

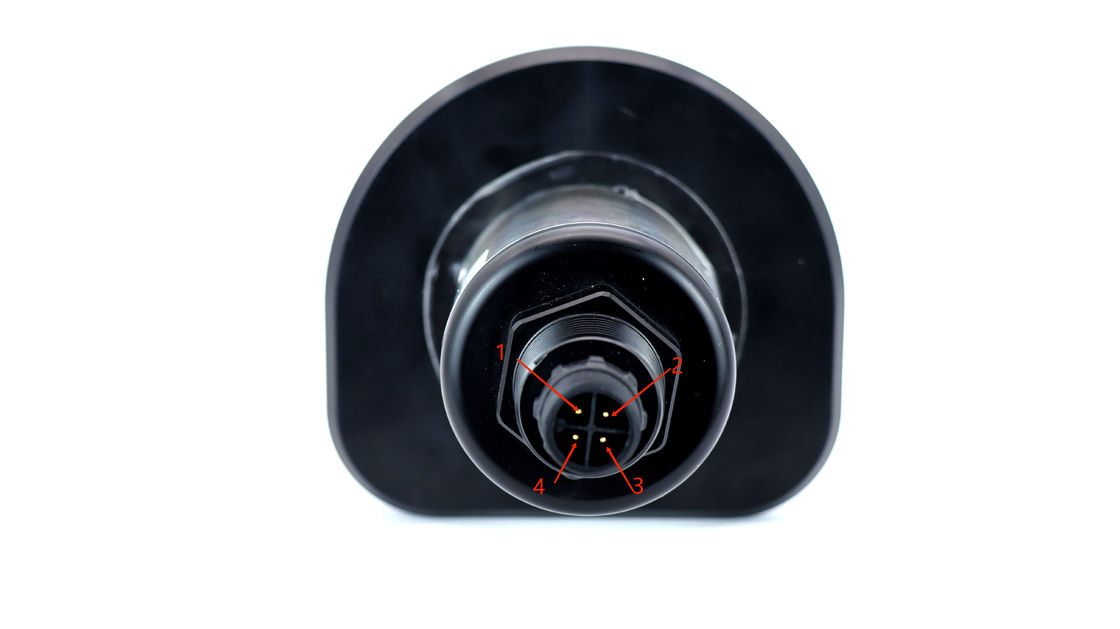

4. Kabeldefinitie

4-draads AWG-24 of AWG-26 afschermingsdraad.Buitendiameter=5,5 mm



1, Rood – Voeding (VCC)

2, Wit—485 Datum_B ( 485_B)

3, Groen—485 Datum_A (485_A)

4, zwart – aarde (GND)

5, Blanke draad – schild



5. Technische specificaties

Naam	Troebelheidssensor voor laag bereik
Bereik	0~10NTU
Nauwkeurigheid	0,01NTU of ±2% (neem de grotere)
Oplossing	0,001 NTU
Lichtbron	LED
Vermogensdissipatie	0,6 W (borstel dicht), 1 W (borstel werkt)
Stroom	Gelijkstroom 12~24V, 1A
Stroombereik	180~500 ml/min
Temperatuurbereik	0~50℃
Sensorgrootte	Φ54,6 mm * 193,5 mm
Inlaatpijp	2-punts PE-buis
Afvoerpijp	3-punts PE-buis
Uitvoer	Modbus RS485
behouden	Zelfreinigende wisser
Lichaams materiaal	Waterkanaal: PC+ABS Sensor:316L+POM



Opmerking:

1. De bovenstaande technische parameters zijn allemaal gegevens onder een standaard vloeibare omgeving.

2. De levensduur van de sensor en de frequentie van de onderhoudskalibratie zijn gerelateerd aan de werkelijke veldomstandigheden.



6. Installatie en bediening van de apparatuur

6.1 Configuratietabel

Standaard configuratie	Nummer	Opmerkingen
Troebelheidsmeter voor laag bereik	1
Stroom cel	1
Montageplaat	1
Watertoevoerslang/afvoerslang/overloop	3
Stroomregelapparaat	1
Kabel	1	10m
Zender	1	Opties (niet standaard)



6.2Installatie-instructies

6.2.1Vaste installatie

Selecteer de installatiemethode die wordt weergegeven in Afbeelding (a) of Afbeelding (b) om het middenvlak te bevestigen op basis van de

daadwerkelijke installatieomgeving.

​ ​ (a) Installatieschema wand (b) Installatieschema achterplaat (c) Afmetingen van de montageplaat



6.2.2 Voorzorgsmaatregelen bij installatie

① Zorg ervoor dat de achterplaat veilig is geïnstalleerd;

② Zorg ervoor dat de circulatiesleuf stevig is vastgeklemd;

③ Zorg ervoor dat de waterinlaat-, overloop- en rioolbuizen op hun plaats zitten, en twee

punten, drie punten blauwe gesp clip in de positie om lekkage te voorkomen.

④ Speciale aandacht: De handmatige aftapkraan moet gesloten blijven en alleen worden geopend voor reiniging

en daarna gesloten.









6.3 Watervoorziening

(1)Water afvoeren

Open de inlaatschakelaar, controleer en pas het "stroomregelapparaat" aan, zodat het inlaatdebiet gelijk is

binnen het bereik van de indexvereisten gehouden;

Controleer of de handmatige klep van de riooluitlaat gesloten is, open het bovenste deksel van de stroom

tank en kijk of er een beginnende stroom in het follikelapparaat is.Als er stromend water is, dan wel

is normaal en als er geen stromend water is of als het debiet erg langzaam is, controleer dan of de inlaat goed is

water- en stroomregelapparaat zijn normaal ingesteld.

(2) Controleer de wateropslagfunctie

Open de bovenklep en de kamer van de cilinder in het midden van het stroomzwembad is het water

opslag- en meetpool.Controleer of het water normaal wordt opgeslagen en het vloeistofniveau

stijgt langzaam totdat het uit de resterende mond stroomt.Controleer tegelijkertijd of er

zijn onzuiverheden en residuen in het meetbad met behulp van verlichtingsapparatuur zoals

een zaklamp. Als er onzuiverheden zijn, loos deze dan of verwijder deze voordat u weer water opslaat.

(3)Installeer de troebelheidssonde

Steek de troebelheidssensor in het bovenste deksel en schroef deze vervolgens in de kaartsleuf van het bovenste deksel

plaats het geheel in de flowpool en maak de bovenste afdekking dicht bij de flowpoolafdekking.

(4) Schakel het apparaat in

Nadat het bovenstaande proces is voltooid, kan de sensor worden ingeschakeld en door de acquisitie worden gemeten

protocol, zender, enz.







6.4 Kalibratie

De troebelheidssensor kan direct worden geïnstalleerd en gebruikt en er is geen tweede kalibratie vereist

voor de eerste installatie.Als de klant het nodig heeft of de gegevenscompensatie later wordt gevonden

onderhoud, stelt ons bedrijf voor om leidingwater te gebruiken als watermonster voor één punt

kalibratie en de kalibratieparameters kunnen worden geschreven via onze hostcomputer of in de

vorm van communicatieprotocolregister.



7. Onderhoudsschema en -methoden

7.1Onderhoudscyclus

Onderhoudstaak	Aanbevolen onderhoudsfrequentie
Sensorreiniging	Elke maand
Kalibratiesensor	Elke 1~2 maanden, afhankelijk van de gebruikssituatie
Reiniging van de flowcel	Elke 1~2 maanden, afhankelijk van de gebruikssituatie
Vervang de reinigingsborstel	Elke 6 maanden

Reinheid is erg belangrijk voor het behouden van nauwkeurige metingen.

7.1.1 Controleer of de stroomvoorziening normaal is

De voedingsspanning is DC, de spanningswaarde is DC12-24V en de spanning is stabiel



7.1.2 Bevestig dat het binnenkomende water normaal is

Er komt water uit de leiding;

Binnenkomend water kan in de circulatietank stromen;

Geen wateroverstroming bij de inlaat van de circulatietank.



7.1.3 Controleer op vlotte afvoer

Gebaseerd op het vaststellen dat het binnenkomende water normaal is, wordt het vloeistofniveau van de circulatie bepaald

tank is normaal en er is geen wateroverloop:

Inspectieapparatuur (backplane, backplane, interne circulatiegoot) of er water is,

als er water is dat bestond vóór de watersituatie, zijn er twee oorzaken van dit fenomeen:

de ene is de waterdruk, het water rechtstreeks uit de circulatietank loopt over, de tweede is slecht

afvoer, waardoor er water uit de circulatietank lekt, als we kunnen uitsluiten dat er ook waterdruk is

grote, slechte afwatering.



7.2 Sondeonderhoud

7.2.1 Sensor reinigen

Schakel de meter uit, verwijder de sensor uit de doorstroomsleuf en reinig de sensor.

Wanneer u een licht gat schoonmaakt, moet u dit schoonmaken met een wattenstaafje, bij voorkeur met een wattenstaafje

wattenstaafje gedrenkt in alcohol.Als er geen alcohol aanwezig is, gebruik dan een droog wattenstaafje, zo niet, gebruik dan een papiertje

handdoek.



7.2.2 Controleer de lichtbron

Schakel de sensor in.Nadat u de meetstatus heeft bereikt, lijnt u de optische poort van de sensor uit

met de witte muur.Normaal gesproken kunt u intermitterende rode vlekken van de sensor waarnemen, vergelijkbaar met

laserpointers en de helderheid die met het blote oog wordt waargenomen, mag niet minder zijn dan die van de

laseraanwijzers.Veel voorkomende fouttoestanden van de lichtbronnen zijn:

a) Geen verandering en geen lichtemissie na het inschakelen;

b) De rode vlek is donker, veel minder helder dan een laserpointer;

c) Wanneer wordt bevestigd dat het lichtgat van de sensor vrij is van watervlekken, zijn dat rode vlekken

uitgestraalde, niet geconcentreerde rode heldere vlekken.

Bij een lichtbronstoring kan de sensor uit de stroomsleuf worden verwijderd en teruggestuurd naar de

fabrikant voor reparatie en kalibratie.Voordat u de sensor weer in de stroomsleuf plaatst, is dit het geval

noodzakelijk om het instrument uit te schakelen;Nadat u het in de circulatiesleuf hebt geplaatst, drukt u er lichtjes op

met uw hand om er zeker van te zijn dat deze op zijn plaats zit en niet gekanteld is.Je kunt observeren of de

sensor op zijn plaats zit vanaf de zijkant van het instrument.



7.2.3 Circulatietank reinigen

Maak de doorstroomtank schoon met een buisborstel en zorg ervoor dat de bodem en zijwanden van de tank schoon zijn

vrij van zichtbaar sediment.





7.2.4 De lopende status controleren

Nadat het bovenstaande onderhoud is voltooid, worden de routinematige meetwerkzaamheden uitgevoerd, zoals de waterinname

en het verzamelen van sondes kan opnieuw worden gestart, en verificatiewerkzaamheden zoals meetwaarde

vergelijking en éénpuntskalibratie kunnen worden uitgevoerd volgens de veldvereisten.



8. Problemen oplossen

Tabel 5-1 geeft een overzicht van de symptomen, mogelijke oorzaken en aanbevolen oplossingen voor veelvoorkomende problemen

die u tegenkomt met de Low-Range troebelheidsmeter.Als uw symptoom niet aanwezig is of geen van de volgende

solutions lost uw probleem op, neem dan contact met ons op.



FOUT	MOGELIJKE OORZAAK	OPLOSSING
Gemeten waarde is Te hoog, te laag of instabiliteit	Abnormaal luminescentie van sensor	Controleer de lichtstatus volgens de gebruiksaanwijzing
	Anomalie van wateropslag	Controleer of de waterinlaat, wateropslag en resterende zijn normaal
	Licht raam bederft	Controleer het reinigende effect van het optische venster en schoonmaakborstel.Als de reinigingsborstel versleten is en kan het raamoppervlak niet goed schrapen, vervang de reinigingsborstel
Waterweg abnormaal	Het inlaatdebiet instelling is onjuist	Controleer het inlaatdebiet en pas het overeenkomstig aan aan de productparameters
	Slechte doorstroming water overstromen	Zorg voor een positieve daling tussen de overlooppoort en de afvoerleiding om een ​​vlotte afvoer te garanderen en vermijd overstroming

Tabel 5-1 Lijst met veelgestelde vragen

9. Garantiebeschrijving

(1) De garantieperiode bedraagt ​​1 jaar (exclusief verbruiksartikelen).

(2) Deze kwaliteitsborging heeft geen betrekking op de volgende gevallen.

① Als gevolg van overmacht, natuurrampen, sociale onrust, oorlog (verklaard of niet aangegeven),

terrorisme, de oorlog of schade veroorzaakt door dwang van de overheid.

②schade veroorzaakt door verkeerd gebruik, nalatigheid, ongeval of onjuiste toepassing en installatie.

③Vrachtkosten voor het terugsturen van de goederen naar ons bedrijf.

④Vrachtkosten voor versnelde of expresverzending van onderdelen of producten die onder de

garantie.

⑤Reis om lokaal garantiereparaties uit te voeren.

(3) Deze garantie omvat de volledige inhoud van de garantie die door ons bedrijf wordt verstrekt met betrekking tot zijn producten.

① Deze garantie vormt een definitieve, volledige en exclusieve verklaring van de voorwaarden van de garantie, en geen enkele persoon of agent is bevoegd om andere garanties af te geven in naam van

ons bedrijf.

② De rechtsmiddelen voor reparatie, vervanging of teruggave van betaling zoals hierboven beschreven zijn:

uitzonderlijke gevallen die deze garantie niet schenden, en de rechtsmiddelen van vervanging of retournering

betaling zijn voor onze producten zelf.Gebaseerd op strikte aansprakelijkheid of een andere juridische theorie, kunnen onze

Het bedrijf is niet aansprakelijk voor enige andere schade veroorzaakt door een defect product of door nalatigheid

exploitatie, inclusief eventuele gevolgschade die causaal verband houdt met deze omstandigheden.



10.Communicatieprotocollen

Het RS485-communicatieprotocol maakt gebruik van het MODBUS-communicatieprotocol en de sensoren zijn dat ook

gebruikt als slaven.

Gegevensbyte-indeling.

Baudsnelheid	9600
Start positie	1
Databits	8
Stop beetje	1
Controle getal	N

Gegevens lezen en schrijven (standaard MODBUS-protocol)

Het standaardadres is 0x01, het adres kan worden gewijzigd door te registreren



10.1 Gegevens uitlezen

Hostoproep (hexadecimaal)

01 03 00 00 00 01 84 0A

Code	Functiedefinitie	Opmerkingen
01	Apparaatadres
03	Functiecode
00 00	Startadres	Zie de registratietabel voor details
00 01	Aantal registers	Lengte van registers (2 bytes voor 1 register)
84 0A	CRC-checksum, voor laag en achter hoog



Slave-antwoord (hexadecimaal)

01 03 02 00 xx xx xx xx

Code	Functiedefinitie	Opmerkingen
01	Apparaatadres
03	Functiecode
02	Aantal gelezen bytes
XX XX	Gegevens (voor laag en achter hoog DCBA)	Zie de registratietabel voor details
XX XX	CRC-checksum, voor laag en achter hoog









10.2 Gegevens schrijven

Hostoproep (hexadecimaal)

01 10 1B 00 00 01 02 01 00 0C C1





Code	Functiedefinitie	Opmerkingen
01	Apparaatadres
10	Functiecode
1B 00	Adres registreren	Zie de registratietabel voor details
00 01	Aantal registers	Aantal leesregisters
02	Aantal bytes	Aantal leesregisters x2
01 00	Gegevens (voor laag en achter hoog DCBA)
0C C1	CRC-checksum, voor laag en achter hoog



Slave-antwoord (hexadecimaal)

01 10 1B 00 00 01 07 2D



Code	Functiedefinitie	Opmerkingen
01	Apparaatadres
10	Functiecode
1B 00	Adres registreren	Zie de registratietabel voor details
00 01	Retourneert het aantal geschreven registers
7D 2D	CRC-controlesom (voor laag en achter hoog)



10.3 CRC-controlesom berekenen

(1) Stel één 16-bits register vooraf in als hexadecimaal FF (dat wil zeggen, allemaal 1'en) en noem dit register de CRC

register.

(2) Iso-oring van de eerste 8-bits binaire gegevens (zowel de eerste byte van de communicatie-informatie

frame) met de onderste 8 bits van het 16-bits CRC-register en het resultaat in het CRC-register plaatsen,

waarbij de bovenste 8 bits aan gegevens ongewijzigd blijven.

(3) Verschuif de inhoud van het CRC-register één bit naar rechts (naar de lage kant) om de

hoogste bit met een 0, en controleer het uitgeschoven bit na de rechterverschuiving.

(4) Als het uitgeschoven bit 0 is: herhaal stap 3 (schuif weer één bit naar rechts);als het uitgeschoven bit 1 is, CRC

register en polynoom A001 (1010 0000 0000 0001) voor de iso-of.

(5) Herhaal stappen 3 en 4 totdat de verschuiving naar rechts 8 keer is gemaakt, zodat de volledige 8-bits gegevens

geheel verwerkt.

(6) Herhaal stap 2 tot en met 5 voor de volgende byte van het communicatie-informatieframe.

(7) Wissel de hoge en lage bytes van het verkregen 16-bits CRC-register uit na alle bytes hiervan

communicatie-informatieframe zijn berekend volgens de bovenstaande stappen.

(8)De definitieve inhoud van het CRC-register wordt als volgt verkregen: CRC-code.





10.4 Registertabel

Start adres	Commando Beschrijving	Aantal registreert	Gegevensformaat (hexadecimaal)
0x0700H	Software downloaden en hardware Ds	2	In totaal 4 bytes 00 ~ 01: hardwareversie 02 ~ 03: softwareversie Het lezen van 0101 vertegenwoordigt bijvoorbeeld 1,1
0x0900H	Krijg SN	7	Totaal 14 bytes 00: gereserveerd 01 ~ 12: serienummer 13: Gereserveerd De 12 bytes van het serienummer worden vertaald volgens ASCII-code, dwz het serienummer van de fabriek
0x1100H	Gebruiker kalibratie K/B (lezen schrijven)	4	Totaal 8 bytes 00~03: K 04~07: B Om K bijvoorbeeld te lezen, leest u het uit als 4 bytes aan gegevens (laag bit vooraan, DCBA-formaat, deze gegevens moeten naar drijvende komma worden geconverteerd, zie hieronder voor de conversiemethode) Om k te schrijven, moeten we bijvoorbeeld k converteren naar een 32-bits drijvende komma en deze schrijven in (DCBA-formaat)
0x1B00H	Borstel ingeschakeld opstartinstellingen	1	Totaal 2 bytes 00~01: 0x0000 start niet op stroom 0x0100 Inschakelen en zelfstart
0x2600H	Troebelheidswaarde acquisitie	2	De leestroebelheidswaarde bedraagt ​​4 bytes aan gegevens. (De lage positie bevindt zich aan de voorkant, DCBA-formaat, en deze gegevens moeten worden geconverteerd naar een wijzigend drijvende-kommagetal. De conversiemethode wordt hieronder weergegeven)
0x3000H	Apparaat adres (lezen en schrijven)	1	Totaal 2 bytes 00~01: Apparaatadres Het bereik kan worden ingesteld van 1~254 De verkregen gegevens zijn bijvoorbeeld 02 00 (als de lage positie vooraan staat, betekent dit dat het adres 2 is) Neem als voorbeeld adres 15 en vervolgens 0F 00 Schrijf het bijbehorende adres (laag vooraan) Wanneer het huidige apparaatadres onbekend is, kunt u FF gebruiken als algemeen apparaatadres om het huidige apparaatadres op te vragen
0x3100H	Borstel opstarten (alleen schrijven)	0	Verzend een schrijfopdracht met een schrijflengte van 0
0x3200H	Borstel herhaald begin tijd instelling (Lees en schrijven)	1	Totaal 2 bytes 00~01: Tijd Neem als voorbeeld de meetwaarde 1E 00 (standaard), de werkelijke waarde is 0x001E, dat wil zeggen 30 minuten. Als u bijvoorbeeld 60 minuten moet schrijven, converteer dit dan naar 3C 00 om te schrijven.



10.5 Conversiealgoritmen voor getallen met drijvende komma

10.5.1 Getallen met drijvende komma omzetten naar hexadecimale getallen



Stap 1: Converteer de drijvende-kommaweergave van 17,625 naar een binaire drijvende-komma

Zoek eerst de binaire representatie van het gehele deel

17 = 16 + 1 = 1×2⁴+ 0×2³+ 0×2²+ 0×2¹+ 1×2⁰

De binaire representatie van het gehele deel 17 is dus 10001B

Zoek vervolgens de binaire representatie van het fractionele deel

0,625= 0,5 + 0,125 = 1 x 2^-1+ 0x2^-2+ 1x2⁰

De binaire weergave van het decimale deel 0,625 is dus 0,101B

Het getal met drijvende komma in binaire vorm voor 17,625, uitgedrukt in drijvende-kommavorm, is dus 10001,101B



Stap 2: Shift om de exponent te vinden.

Verschuif 10001,101B naar links totdat er nog maar één plaats over is vóór de komma om 1,0001101B te krijgen, en 10001,101B = 1,0001101 B x 2⁴.Het exponentiële deel is dus 4, dat, opgeteld bij 127, 131 wordt, waarvan de binaire representatie 10000011B is.



Stap 3: Bereken het eindnummer

Als u de 1 vóór de komma van 1,0001101B verwijdert, krijgt u het volgnummer 0001101B (omdat de 1 vóór de komma 1 moet zijn, specificeert de IEEE dat alleen die na de komma moet worden geregistreerd).Een belangrijke opmerking voor 23-bits volgnummers: het eerste bit (dwz het verborgen bit) wordt niet gecompileerd.Het verborgen bit is het bit links van het scheidingsteken, dat meestal op 1 staat en wordt onderdrukt.



Stap 4: Definitie van symboolbits

Een positief getal heeft een tekencijfer van 0 en een negatief getal heeft een tekencijfer van 1, dus 17.625 heeft een tekencijfer van 0.



Stap 5: Converteren naar drijvende komma

1 cijferig teken + 8 cijfers exponent + 23 cijfers mantisse

0 10000011 00011010000000000000000B (overeenkomend met 0x418D0000 in hexadecimaal)



10.5.2 Hexadecimale getallen converteren naar getallen met drijvende komma



Stap 1: Converteer hexadecimaal getal 0x427B6666 naar binair drijvende-kommagetal 0100 0010 0111 1011 0110 0110 0110 0110 0110B in teken-, exponent- en mantisse-bits 0 10000100 11110110110110011001100110 b

1 cijferig teken + 8 cijfers exponent + 23 cijfers mantisse

Tekenbit S:

Indexbit E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

Laatste cijfer M: 11110110110011001100110B = 8087142



Stap 2: Berekening van getallen met drijvende komma

D =(-1)⁵×(1,0=M/2²³) ×2^E-127

= (-1)⁰×(1,0+8087142/2²³) ×2^132-127

= 1 x 1,964062452316284 x 32

= 62,85
