Productdetails:
Plaats van herkomst: China
Merknaam: kacise
Certificering: CE,FDA
Modelnummer: KWS-901
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10-1000
Prijs: $100-$2000
Verpakking Details: Gemeenschappelijk pakket of aangepast pakket
Levertijd: 10-15 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 2000 stuks per dag
Contact
Gedetailleerde productomschrijving
Naam: Sensor voor onduidelijkheid op lage afstand Bereik: 0~10NTU
Precisiteit: 0.01 NTU of ±2% (Neem de grotere) Resolutie: 0.001NTU
Lichtbron: LED's Energieverlies 0,6 W (de borstel sluit) 1 W (de borstel werkt): 0.6W ((Brush close) 、1W ((Brush working))
Kracht: DC 12~24V,1A Stroombereik: 180~500 ml/min
Temperatuurbereik: 0~50°C Sensorgrootte: Φ54,6 mm*193,5 mm
Inhampijp: 2 punten PE-pijp Rioolbuis: 3 punten PE-pijp
Output: Modbus RS485 handhaven: Zelfreinigende afwasser
Materiaal van het lichaam: Waterkanaal:PC+ABS Sensor:316L+POM
Hoog licht:

0-50 graden Sensoren voor de waterkwaliteit

,

industriële productie Sensoren voor de waterkwaliteit

,

Aquacultuur Sensoren voor de waterkwaliteit

1.Inleiding



Low-Range Turbidimeter is voor het online monitoren van de drinkwaterkwaliteit, met ultra-lage

De apparatuur heeft de volgende kenmerken:

Het ondersteunt ook het gebruik van een afstandsbediening voor het opnemen van gegevens.

De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.

kan op grote schaal worden gebruikt bij de online monitoring van de troebelheid van kraanwater, secundaire watervoorziening,

het eindwater van het pijpleidingsnetwerk, direct drinkwater, door membraan gefilterd water, zwembad en oppervlaktewater.



2.Kenmerken



  • Grenzen voor de detectie van ultralage troebelheid
  • hoog nauwkeurig onderzoek
  • De apparatuur is lange tijd onderhoudsvrij
  • Waterbesparende werkzaamheden en digitale output
  • Ondersteunt afstandsbewaking van gegevens op cloudplatforms en mobiele telefoons
  • Ondersteuning RS-485, MODBUS-protocol
  • Zelf ontwikkelde ontfoomings- en metingseenheid, die waterbellen effectief verwijdert
  • De sensor wordt geleverd met een reinigingsborstel, die effectief het licht venster kan reinigen
  • De online troebelheidsanalysator gebruikt de standaard 90°-verspreidingsmethode.

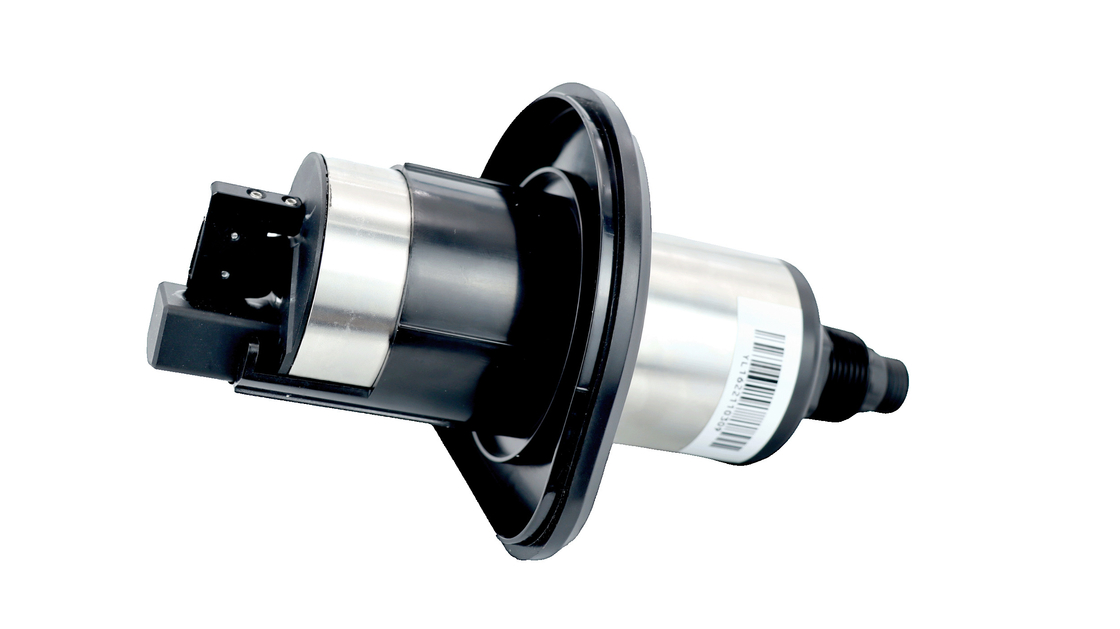

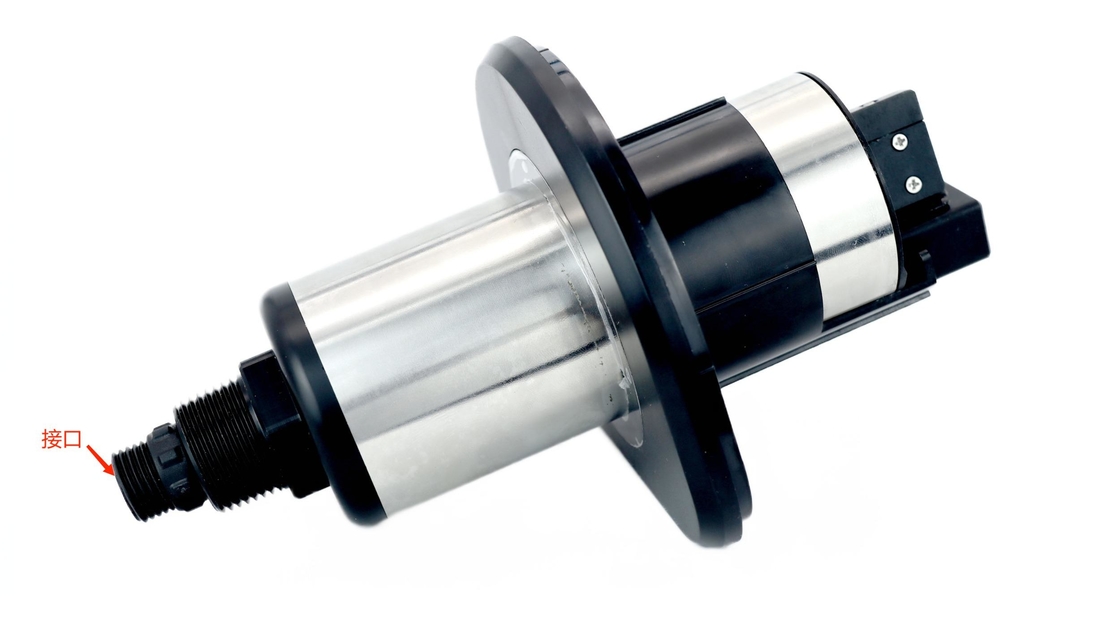

3.Diagram van de grootte van de sensor





Sensoren voor waterkwaliteit die werken bij 0-50 graden voor aquacultuur / industriële productie 0





Sensoren voor waterkwaliteit die werken bij 0-50 graden voor aquacultuur / industriële productie 1

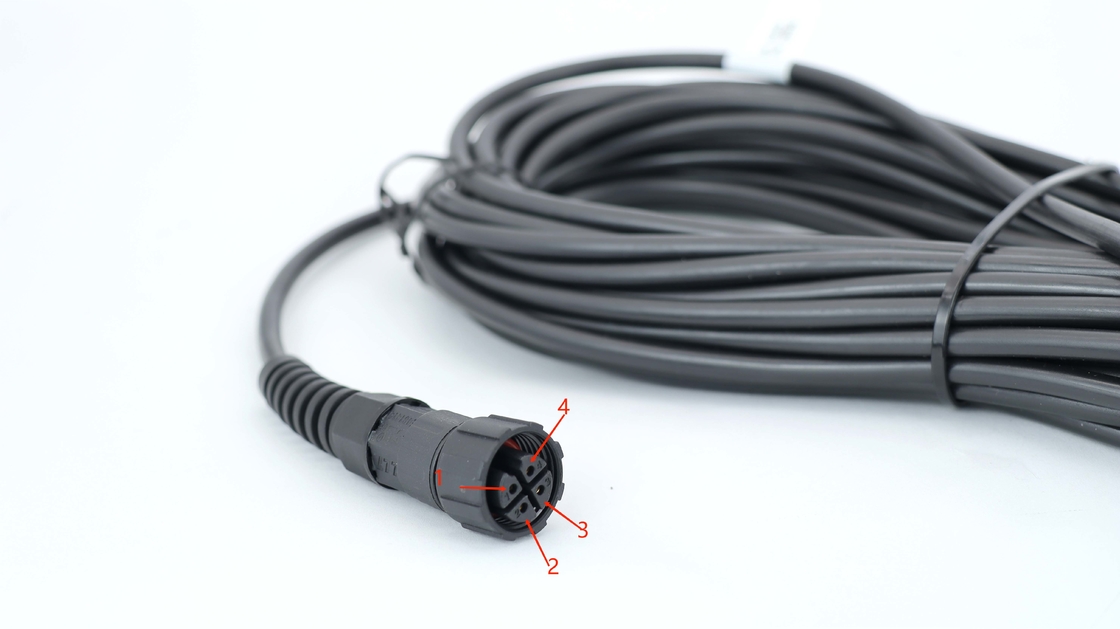

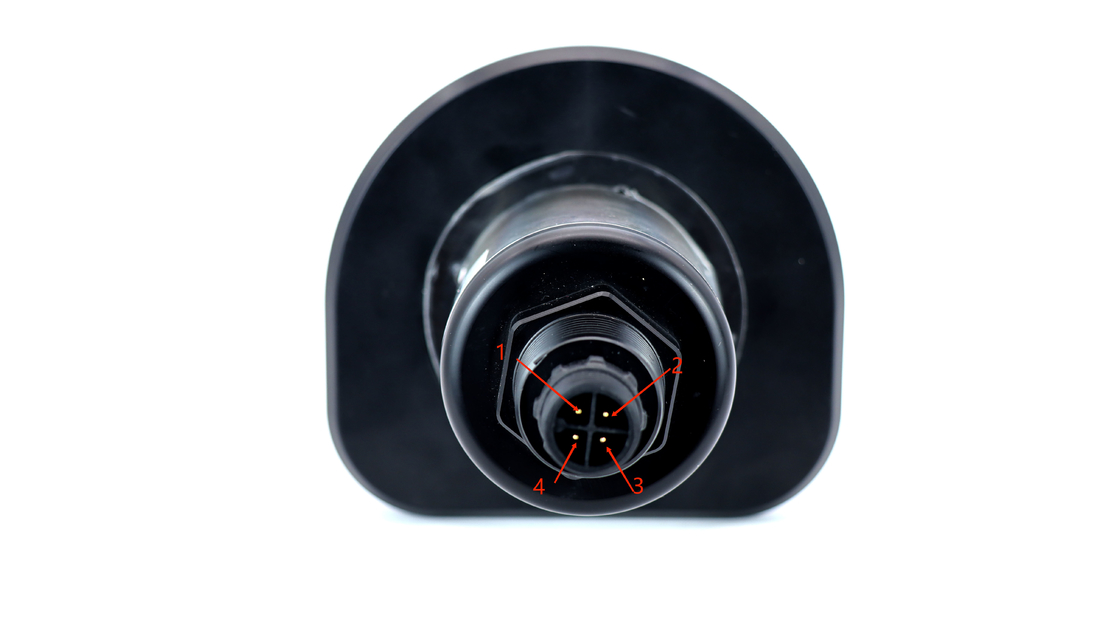

4. Kabeldefinitie

4 draden AWG-24 of AWG-26 afschermingsdraad.



Sensoren voor waterkwaliteit die werken bij 0-50 graden voor aquacultuur / industriële productie 2

1, Red Power (VCC)

2, Wit ¢485 Datum_B (485_B)

3, Groen485 Datum_A (485_A)

4, BlackGround (GND)

5, blote draad ‘schild



5. Technische specificaties

Naam Sensor voor onduidelijkheid op lage afstand
Bereik 0 tot 10 NTU
Precisiteit 0.01 NTU of ±2% (Neem de grotere)
Resolutie 0.001NTU
Lichtbron LED's
Machtverlies 0.6W ((Brush close),1W ((Brush working)
Kracht DC 12~24V,1A
Stroombereik 180 tot 500 ml/min
Temperatuurbereik 0~50°C
Grootte van de sensor Φ54,6 mm*193,5 mm
Inlaatpijp 2 punten PE-pijp
Drainagepijp 3 punten PE-pijp
Output Modbus RS485
handhaven Zelfreinigende afwasser
Karosseriemateriaal

Waterkanaal: PC+ABS

Sensor: 316L+POM



Opmerking:

1De bovenstaande technische parameters zijn alle gegevens in een standaard vloeibare omgeving.

2De levensduur van de sensor en de frequentie van de onderhoudskalibratie zijn afhankelijk van de werkelijke veldomstandigheden.



6Installatie en bediening van de apparatuur

6.1 Configuratietabel

Standaardconfiguratie Aantal Opmerkingen
Turbidimeter met lage afstand 1
Stroomcel 1
Montageplaat 1
Waterinlaat/afvoer/overloop 3
Stroomregelingsinrichting 1
Kabel 1 10 m
Transmitter 1 Opties (niet standaard)



6.2Installatie-instructies

6.2.1Vaste installatie

Selecteer de in figuur (a) of figuur (b) weergegeven installatiemethode om het middenvlak te bevestigen op basis van de

de werkelijke installatieomgeving.

Sensoren voor waterkwaliteit die werken bij 0-50 graden voor aquacultuur / industriële productie 3                        Sensoren voor waterkwaliteit die werken bij 0-50 graden voor aquacultuur / industriële productie 4                    Sensoren voor waterkwaliteit die werken bij 0-50 graden voor aquacultuur / industriële productie 5(a) Installatieschema voor de wand (b) Installatieschema voor de achterplaat (c) Afmetingen van de bevestigingsplaat



6.2.2 Voorzorgsmaatregelen bij de installatie

1 Zorg ervoor dat het achtervlak veilig is gemonteerd;

2 Zorg ervoor dat de circulatie-slot goed is vastgeklemd;

3 Zorg ervoor dat de waterinlaat, overloop en rioleringsleidingen op hun plaats zitten.

Drie punten blauwe sluiting in de positie om lekkage te voorkomen.

4 Bijzondere aandacht: het handmatige afvoerventiel dient gesloten te blijven en alleen te worden geopend voor reiniging

en daarna gesloten.









6.3 Watervoorziening

(1) Afvoerwater

Open de inlaat schakelaar, controleer en de "stroomregulerend apparaat", zodat de inlaatstroom is

binnen het bereik van de indexvereisten worden gehouden;

Bevestig dat de handklep van de afvoer van het rioolwater is gesloten, open het bovenste deksel van de stroom

Als er stromend water aanwezig is, wordt het gebruikt om het water in de follikel te laten stromen.

is normaal, en als er geen stromend water is of de stroom snelheid zeer traag is, controleer of de inlaat

de water- en stroomregulatoestel zijn normaal ingesteld.

(2) Controleer de wateropslagfunctie

Open de bovenste deksel, en de kamer van de cilinder in het midden van de stroom zwembad is het water

Controleer of het water normaal wordt opgeslagen en of het vloeistofgehalte

Controleer tegelijkertijd of er een

zijn onzuiverheden en residuen in de meetpool met behulp van verlichtingsapparatuur zoals

een zaklamp. Als er onzuiverheden zijn, moet deze worden afgevoerd of verwijderd voordat het water opnieuw wordt opgeslagen.

(3)Installeer troebelheidssonde

Plaats de troebelheidssensor in de bovenste cover en schroef het in de bovenste cover kaart slot, dan

het geheel in de stroompoel plaatsen en de bovenkop dicht bij de stroompoeldoek leggen.

(4)Aanzetten

Na voltooiing van het bovenstaande proces kan de sensor worden ingeschakeld en gemeten door de verwerving

protocol, zender, enz.



Sensoren voor waterkwaliteit die werken bij 0-50 graden voor aquacultuur / industriële productie 6





6.4 Kalibratie

De troebelheidssensor kan rechtstreeks worden geïnstalleerd en gebruikt en de tweede kalibratie is niet vereist

Als de klant het nodig heeft of de gegevensverschuiving in de latere installatie wordt gevonden

Onderhoud, ons bedrijf suggereert het gebruik van kraanwater als watermonster voor single-point

de kalibratie en de kalibratieparameters kunnen worden geschreven via onze hostcomputer of in de

formulier van het communicatieprotocolregister.



7. Onderhoudsschema en -methoden

7.1 Onderhoudscyclus

Onderhoudsopdracht Aanbevolen onderhoudsfrequentie
Reiniging van sensoren Elke maand
Kalibratie sensor Elke 1 tot 2 maanden, afhankelijk van de gebruikssituatie
Reiniging van stroomcellen Elke 1 tot 2 maanden, afhankelijk van de gebruikssituatie
Vervang de reinigingsborstel Om de 6 maanden

Schoonheid is erg belangrijk om nauwkeurige metingen te behouden.

7.1.1 Bevestigen dat de stroomvoorziening normaal is

De voedingsspanning is DC, de spanningswaarde is DC12-24V en de spanning is stabiel



7.1.2 Bevestig dat het inkomende water normaal is

Er komt water uit de pijp.

Het inkomende water mag in de circulatietank stromen;

Geen wateroverstroming bij de inlaat van de circulatietank.



7.1.3 Controleer of de afvoer glad is

Op basis van de bepaling dat het inkomende water normaal is, wordt het vloeistofgehalte van de circulatie

De tank is normaal en er is geen wateroverstroming:

Inspectieapparatuur (achtervlak, achtervlak, interne circulatiebak) om te controleren of er water aanwezig is,

Als er water is, dat bestond vóór de watersituatie, hebben de oorzaken van dit verschijnsel twee,

Eén is de waterdruk, water rechtstreeks uit de circulatietank overstroomt, tweede, slechte

Het is niet mogelijk dat de waterdruk te hoog is om het water uit de circulatietank te laten stromen.

grote, slechte drainage.



7.2 Onderhoud van de sonde

7.2.1 Schoon sensor

Zet de meter uit, verwijder de sensor uit de doorstroming en maak de sensor schoon.

Wanneer u een lichtgat schoonmaakt, moet u het schoonmaken met een wattenstaafje, bij voorkeur met behulp van een katoenen

Als er geen alcohol op het terrein is, gebruik dan een droge watten doek, zo niet, gebruik dan een papierdoek

Handdoek.



7.2.2 Controleer de lichtbron

Na het invoeren van de meettoestand, de optische poort van de sensor uit te lijnen

Normaal gesproken kun je intermitterende rode vlekken zien van de sensor vergelijkbaar met

Laserpointers en de helderheid waargenomen door het blote oog moeten niet minder zijn dan die van de

De meest voorkomende storingstoestanden van de lichtbronnen zijn:

a) Geen verandering en geen lichtemissie na aanschakeling;

b) De rode vlek is donker, veel minder helder dan een laserpointer;

c) Wanneer het lichtgat van de sensor vrij is van watervlekken, worden rode vlekken aangetroffen.

uitgezonden, niet geconcentreerde rode heldere vlekken.

In geval van storing van de lichtbron kan de sensor worden verwijderd uit de stroomslot en teruggestuurd naar de

Voor het inbrengen van de sensor terug in de stroomruimte, wordt de

Na het instrument in de circulatie-slot te hebben gezet, moet het licht worden ingedrukt.

U kunt observeren of het apparaat op de juiste plaats is geplaatst.

de sensor aan de zijkant van het instrument is geplaatst.



7.2.3 Schoon circulatietank

Maak met behulp van een buisborstel de tank schoon en zorg ervoor dat de onder- en zijwanden van de tank

vrij van zichtbare sedimenten.





7.2.4 Controle van de loopstatus

Na afloop van het bovenstaande onderhoud kunnen de routine-metingswerkzaamheden, zoals de waterinname, worden uitgevoerd.

en proefverzameling kan worden hervat, en verificatiewerkzaamheden zoals het meten van waarde

vergelijking en kalibratie in één punt kunnen worden uitgevoerd volgens de vereisten van het veld.



8Problemen met schieten.

Tabel 5-1 geeft een lijst van symptomen, mogelijke oorzaken en aanbevolen oplossingen voor veel voorkomende problemen

Als uw symptoom geen lis of geen van de volgende verschijnselen vertoont:

oplossingen oplost uw probleem, neem dan contact met ons op.



FALS Mogelijke oorzaak Oplossing

De gemeten waarde is:

Te hoog, te laag of

instabiliteit

Abnormaal

lichtgevoeligheid

van sensor

Controleer de lichtstand volgens de

gebruiksaanwijzingen

Wateropslag anomalie

Controleer of de waterinlaat, wateropslag en

De rest is normaal.

Lichte venstervernielingen

Controleer het reinigende effect van het optische venster

Als de reinigingsborstel is versleten

en het raamoppervlak niet goed kan schrapen,

vervang de reinigingsborstel

Abnormale waterweg

Inlaatstroom

De instelling is niet correct.

Controleer de inlaatstroom en pas deze aan

aan de productparameters

Slechte doorstroming van

overloopwater

Zorg voor een positieve daling tussen de overlooppoort

en de afvoerpijp om een soepele afvoer te garanderen

en vermijd overstroming

Tabel 5-1 Lijst van veelgestelde vragen

9. Garantie Beschrijving

(1) De garantieperiode is 1 jaar (exclusief verbruiksartikelen).

(2) Deze kwaliteitsborging geldt niet voor de volgende gevallen.

1 Als gevolg van overmacht, natuurrampen, sociale onrust, oorlog (aangegeven of niet aangegeven),

Terrorisme, oorlog of schade veroorzaakt door dwang van de overheid.

2schade veroorzaakt door misbruik, nalatigheid, ongeval of onjuiste toepassing en installatie.

3Vrachtkosten voor het terugsturen van de goederen naar ons bedrijf.

4Vrachtkosten voor versnelde of snelle verzending van onderdelen of producten die onder de regeling vallen

garantie.

5Reizen om garantie reparaties lokaal uit te voeren.

(3) Deze garantie omvat de volledige inhoud van de garantie die door ons bedrijf ten aanzien van zijn produkten wordt verleend.

1 Deze garantie vormt een definitieve, volledige en exclusieve verklaring van de voorwaarden van de garantie, en geen persoon of vertegenwoordiger is gemachtigd om andere garanties in naam van

Onze firma.

2 De hierboven beschreven rechtsmiddelen voor reparatie, vervanging of terugbetaling zijn:

de uitzonderlijke gevallen waarin deze garantie niet wordt geschonden, en de rechtsmiddelen voor vervanging of teruggave van

De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de werkzaamheden van de Commissie op dit gebied.

Het bedrijf is niet aansprakelijk voor enige andere schade veroorzaakt door een gebrekkig product of door nalatigheid.

de exploitatie, met inbegrip van eventuele latere schade die causaal verband houdt met deze omstandigheden.



10.Communicatieprotocollen

Het RS485-communicatieprotocol gebruikt het MODBUS-communicatieprotocol en de sensoren zijn

gebruikt als slaven.

Data-byte-formaat.

Baud-tarief 9600
Aanvangspositie 1
Gegevensbits 8
Stopje. 1
Controledigit N

Lezen en schrijven van gegevens (standaard MODBUS-protocol)

Het standaardadres is 0x01, het adres kan worden gewijzigd door register



10.1 Leestaten

Host-oproep (hexadecimaal)

01 03 00 00 00 01 84 0A

Code Definitie van functie Opmerkingen
01 Adres van het apparaat
03 Functiecode
- Ja, ja. Startadres Zie de registertabel voor meer informatie
00 01 Aantal registers Lengte van de registers (2 bytes voor 1 register)
84 0A CRC-controlesom, voor laag en achter hoog



Slave antwoord (hexadecimaal)

01 03 02 00 xx xx xx xx

Code Definitie van functie Opmerkingen
01 Adres van het apparaat
03 Functiecode
02 Aantal gelezen bytes
XX XX Gegevens (voorlaagse en achterlaagse DCBA) Zie de registertabel voor meer informatie
XX XX CRC-controlesom, voor laag en achter hoog









10.2 Schrijfgegevens

Host-oproep (hexadecimaal)

01 10 1B 00 00 01 02 01 00 0C C1





Code Definitie van functie Opmerkingen
01 Adres van het apparaat
10 Functiecode
1B 00 Registratieadres Zie de registertabel voor meer informatie
00 01 Aantal registers Aantal gelezen registers
02 Aantal bytes Aantal gelezen registers x2
01 00 Gegevens (voorlaagse en achterlaagse DCBA)
0C C1 CRC-controlesom, voor laag en achter hoog



Slave antwoord (hexadecimaal)

01 10 1B 00 00 01 07 2D



Code Definitie van functie Opmerkingen
01 Adres van het apparaat
10 Functiecode
1B 00 Registratieadres Zie de registertabel voor meer informatie
00 01 Returneert het aantal geregistreerde
7D 2D CRC-controlesom (voor laag en achter hoog)



10.3 Berekening van de CRC-controlesom

(1) Stel één 16-bits register voor als hexadecimaal FF (d.w.z. alle 1's) en noem dit register de CRC

Registreer.

(2) Het isoleren van de eerste 8-bits binaire gegevens (beide de eerste byte van de communicatie-informatie)

frame) met de onderste 8 bits van het 16-bits CRC-register en het resultaat in het CRC-register plaatsen,

de bovenste 8 bits van de gegevens onveranderd laten.

(3) Verplaats de inhoud van het CRC-register een beetje naar rechts (naar de onderste zijde) om de

Het hoogste bit met een 0, en controleer het verschoven bit na de rechterverschuiving.

(4) Als het verschoven bit is 0: herhaal stap 3 (een beetje naar rechts verschuiven); als het verschoven bit is 1, CRC

register en polynomeel A001 (1010 0000 0000 0001) voor de iso-of.

(5) Herhaal de stappen 3 en 4 tot de juiste verschuiving 8 keer is gemaakt, zodat de gehele 8-bit gegevens

verwerkt in zijn geheel.

(6) Herhaal de stappen 2 tot en met 5 voor de volgende byte van het communicatieinformatiekader.

(7) Verwisselen van de hoge en lage bytes van het 16-bits CRC-register verkregen na alle bytes van deze

de communicatie-informatiekader zijn berekend volgens de bovenstaande stappen.

(8)De definitieve inhoud van het CRC-register wordt als volgt verkregen: CRC-code.





10.4 Registertabel

Startadres

Commando

Beschrijving

Aantal

registers

Gegevensformaat (hexadecimaal)
0x0700H

Software krijgen

en Hardware

De Rev.

2

4 bytes in totaal

00 ~ 01: hardwareversie

02 ~ 03: softwareversie

Bijvoorbeeld 0101 betekent 1.1

0x0900H Haal SN. 7

14 bytes in totaal

00: voorbehouden

01 ~ 12: serienummer

13: voorbehouden

De 12 bytes van het serienummer worden vertaald volgens de ASCII-code, d.w.z. het fabrieksserienummer

0x1100H

Gebruiker

kalibratie K/B

(lezen/schrijven)

4

Totaal 8 bytes

00~03: K

04~07: B

Om bijvoorbeeld K te lezen, leest u als 4 bytes gegevens (laag bit voor, DCBA-formaat, moet u deze gegevens omzetten in drijvende lijn, zie hieronder voor de omrekeningsmethode)

Om k te schrijven, bijvoorbeeld, moeten we k omzetten in een 32-bits zwevende stip en schrijven in (DCBA-formaat)

0x1B00H

Zet de borstel aan

Startinstellingen

1

2 bytes in totaal

00~01:

0x0000 start niet op stroom

0x0100 Aansteken en zelfstarten

0x2600H

Waarde van troebelheid

verwerving

2

De waarde van de troebelheid voor het lezen is 4 bytes gegevens.

(De lage positie is in de voorkant, DCBA-formaat, en deze gegevens moeten worden omgezet in een variabele schommelpunt nummer.

0x3000H

Vervaardiging

adres (lezen en schrijven)

1

2 bytes in totaal

00~01: Adres van het apparaat

Het bereik kan worden ingesteld van 1 tot 254

De verkregen gegevens zijn bijvoorbeeld 02 00 (als de lage positie aan de voorzijde is, betekent dit dat het adres 2 is)

Neem bijvoorbeeld adres 15, dan 0F 00

Schrijf het bijbehorende adres (laag voorin)

Wanneer het huidige apparaatadres onbekend is, kunt u FF gebruiken als een gemeenschappelijk apparaatadres om te vragen naar het huidige apparaatadres.

0x3100H

Borstel starten

(alleen schrijven)

0 Stuur een schrijfopdracht met een schrijflengte van 0
0x3200H

Borstel

herhaalde start

tijdinstelling

(lezen en

schrijven)

1

2 bytes in totaal

00~01: tijd

Neem bijvoorbeeld de leeswaarde 1E 00 (standaard), de werkelijke waarde is 0x001E, dat wil zeggen 30 minuten.

Als je bijvoorbeeld 60 minuten moet schrijven, zet het om naar 3C 00 voor schrijven.



10.5 Omrekeningsalgoritmen voor getallen met schommelkomma

10.5.1 Omzetting van schommelpuntgetallen in hexadecimale getallen



Stap 1: Converteer de schommelpuntrepresentatie van 17.625 naar een binaire schommelpuntrepresentatie

Eerst, vind de binaire weergave van het gehele deel

17 = 16 + 1 = 1 × 24+ 0 × 23+ 0 × 22+ 0 × 21+ 1 × 20

Dus de binaire weergave van het getal deel 17 is 10001B

Zoek dan de binaire weergave van het breukdeel.

0.625= 0,5 + 0.125 = 1 x 2-1+ 0 x2-2+ 1 x 20

Dus de binaire weergave van het decimaal 0.625 is 0.101B

Dus het schommelpuntnummer in binaire vorm voor 17.625 uitgedrukt in schommelpuntvorm is 10001.101B



Stap 2: Shift om de exponent te vinden.

Verplaats 10001.101B naar links totdat er nog maar één plek voor de komma is om 1.0001101B te krijgen, en10001.101B = 1.0001101 B x 24Dus het exponentiële deel is 4, dat, wanneer je er 127 bij optelt, 131 wordt, waarvan de binaire weergave 10000011B is.



Stap 3: Bereken het eindnummer

Het verwijderen van de 1 voor het decimaal van 1.0001101B geeft het achterste nummer 0001101B (omdat de 1 voor het decimaal moet zijn 1,het IEEE bepaalt dat alleen het ene na het decimaal moet worden geregistreerd)Een belangrijke opmerking voor 23-bits achterliggende getallen: het eerste bit (dwz het verborgen bit) wordt niet gecompileerd. Het verborgen bit is het bit links van de scheider, dat meestal op 1 is ingesteld en wordt onderdrukt.



Stap 4: Definitie van het symboolbit

Een positief getal heeft een tekencijfer van 0 en een negatief getal heeft een tekencijfer van 1, dus 17.625 heeft een tekencijfer van 0.



Stap 5: Omschakelen naar zwevende punt

1 cijfer teken + 8 cijfer exponent + 23 cijfer mantissa

0 10000011 00011010000000000000000B (gelijk aan 0x418D0000 in hexadecimaal)



10.5.2 Het omzetten van hexadecimale getallen in schommeltekengetallen



Stap 1: Het hexadecimaal 0x427B6666 omzetten in binaire zwevende lijn 0100 0010 0111 1011 0110 0110 0110 0110 0110 0110B in teken, exponent,en mantissabitten 0 10000100 11110110110110011001100110b

1 cijfer teken + 8 cijfer exponent + 23 cijfer mantissa

Signal bit S:

Indexbit E: 10000100B = 1 × 27+0 × 26+0 × 25+0 × 24+ 1 × 23+0 × 22+0 × 20

=128+0+0+0+0+0+0+4+0+0=132

Het laatste cijfer M: 11110110110011001100110B = 8087142



Stap 2: Berekening van schommelpuntnummers

D =(-1)5×(1.0=M/223) ×2E-127

= (-1)0×(1.0+8087142/223) ×2132-127

= 1 x 1,964062452316284 x 32

= 62.85























































































































Contactgegevens
Xi'an Kacise Optronics Co.,Ltd.

Contactpersoon: Ms. Evelyn Wang

Tel.: +86 17719566736

Fax: 86--17719566736

Direct Stuur uw aanvraag naar ons (0 / 3000)

CONTACT

Adres: i Stad, No11, TangYan-Zuidenweg, Yanta-District, Xi'an, Shaanxi, China.

Factory Adres:i Stad, No11, TangYan-Zuidenweg, Yanta-District, Xi'an, Shaanxi, China.
