Verspreidende de Sensor Antiinterferentie van de Methode Online Troebelheid

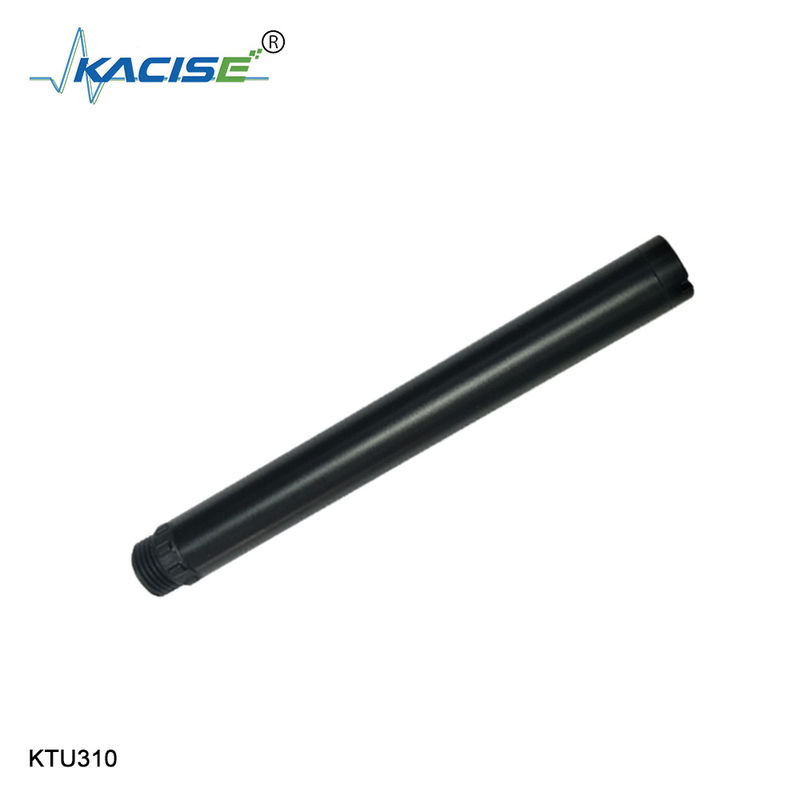

KTU310 online Troebelheidssensor 90 ° de Vezelstructuur van het Hoek Verspreidende Principe, Sterke Anti-Interference Capaciteit

1.Principle

KTU310 integreerde online turbidimeter wordt ontworpen en wordt gemaakt door het principe van verspreidende lichte turbidimeter. Wanneer een lichtstraal een watersteekproef ingaat, wordt het licht verspreid door het troebelheidsmateriaal in de watersteekproef. De troebelheid in de watersteekproef kan worden berekend door de intensiteit van het verspreide licht in de verticale richting van het inherente licht te meten en vergelijkend het met de interne kaliberbepalingswaarde, is de eindwaarde output na linearization.

2.Feature

90 ° hoek verspreidend principe, ingebouwde temperatuursensor

Steun rs-485, Modbus/RTU-protocol

Vezelstructuur, de sterke anti-interference capaciteit van extern licht

De infrarode LEIDENE lichtbron, hoge stabiliteit

IP68, schild, waterdiepte, 20 meters

Geschikt, snel, stabiel, en gemakkelijk te handhaven

3.Technical specificaties

4.Dimensional tekening

Uiteinden: AMI Turbiwell

EPA keurde de alternatieve nefelometer van het methode niet-contact goed

Deze methode is uniek in zoverre dat het een EPA-Goedgekeurde troebelheid controlemethode voor een niet-contactturbidimeter ⁴⁹ is. Als niet-contact, of oppervlakteverspreiding, nefelometer, is AMI Turbiwell voorgenomen voor ononderbroken controle, als andere proces of online controleinstrumenten. Tot 2009, geen werd het oppervlakte-verspreiding ontwerp goedgekeurd door USEPA.

Dit ontwerp vereist dat de lichtbron leiden met een spectrale reactie tussen 400 en 600 NM is. De inherente lichtstraal zou moeten worden gehengeld om de oppervlakte van het water bij een 45 graadhoek te bereiken, +/- 5 graden. Een straalsplitser zou moeten worden gebruikt om een klein gedeelte van deze lichtstraal te doen afwijken alvorens het het water raakt. Deze doen afwijken straal wordt gebruikt als verwijzingssignaal aan de controle van lichtintensiteit. De primaire fotodetector wordt geplaatst bij een rechte hoek aan de lichtbron en zou een piek spectrale reactie tussen 400-600 NM moeten hebben. Een algoritme bepaalt dan troebelheidsniveaus op de lichtintensiteit van de verspreide en verwijzingssignalen dat worden gebaseerd.

Hoewel het een oppervlakte-verspreiding ontwerp is, zou de totale die afstand door de lichtstraal (uit de LEIDENE bron aan de fotodetector) wordt gereist niet 10 cm moeten overschrijden. Om door EPA worden goedgekeurd, kan deze methode slechts voor de waaier van 0-40 NTU worden gebruikt. Nochtans, kan de nefelometer zelf tot 200 NTU worden gebruikt, hoewel deze lezingen niet als EPA-Volgzaam zullen beschouwd worden.
