Verspreidende de Sensor Antiinterferentie van de Methode Online Troebelheid

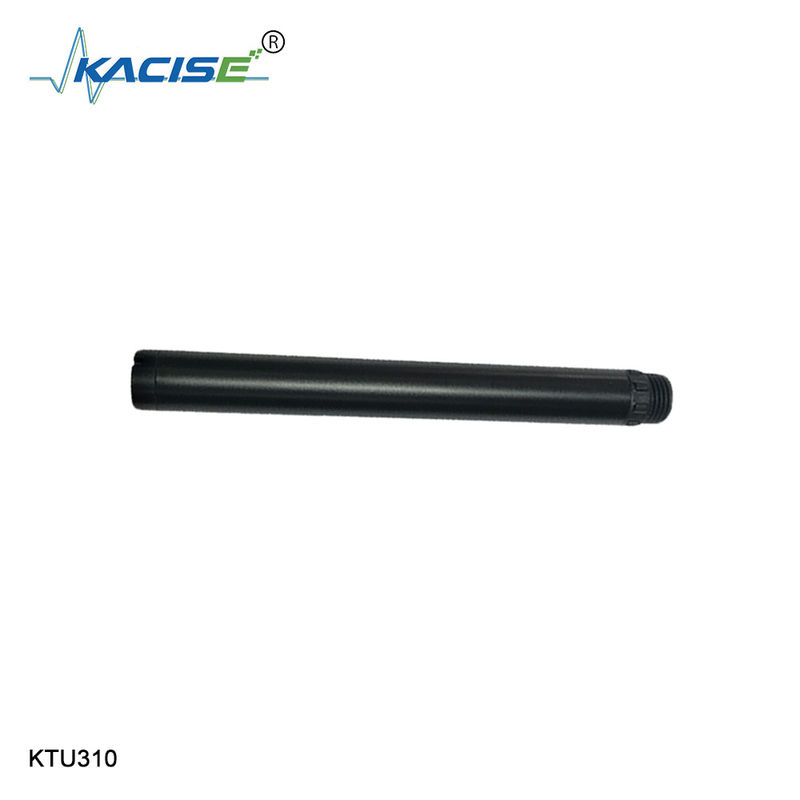

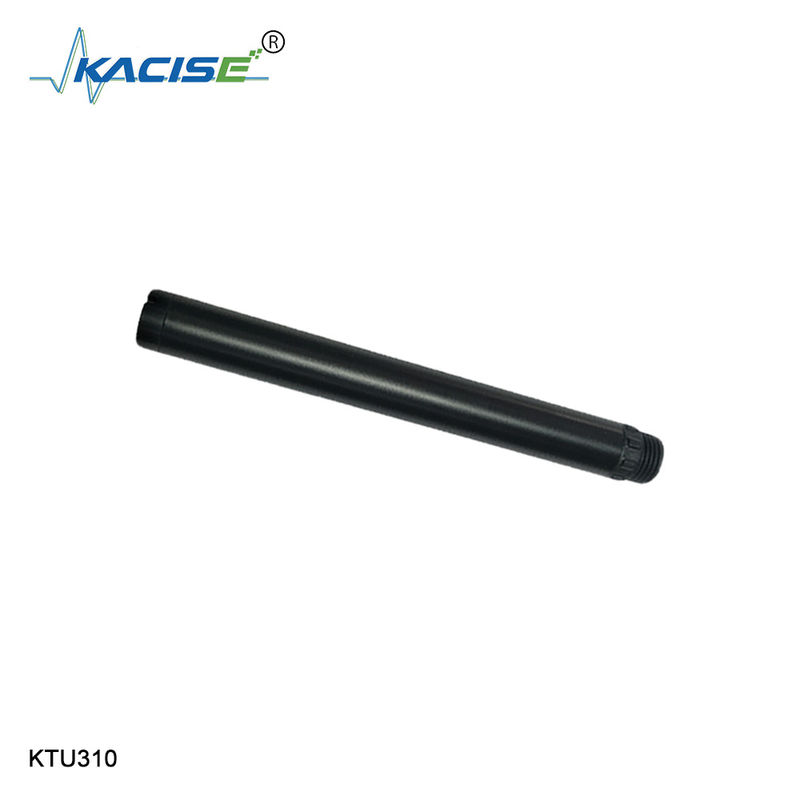

KTU310 online Troebelheidssensor 90 ° de Vezelstructuur van het Hoek Verspreidende Principe, Sterke Anti-Interference Capaciteit

1.Principle

KTU310 integreerde online turbidimeter wordt ontworpen en wordt gemaakt door het principe van verspreidende lichte turbidimeter. Wanneer een lichtstraal een watersteekproef ingaat, wordt het licht verspreid door het troebelheidsmateriaal in de watersteekproef. De troebelheid in de watersteekproef kan worden berekend door de intensiteit van het verspreide licht in de verticale richting van het inherente licht te meten en vergelijkend het met de interne kaliberbepalingswaarde, is de eindwaarde output na linearization.

2.Feature

90 ° hoek verspreidend principe, ingebouwde temperatuursensor

Steun rs-485, Modbus/RTU-protocol

Vezelstructuur, de sterke anti-interference capaciteit van extern licht

De infrarode LEIDENE lichtbron, hoge stabiliteit

IP68, schild, waterdiepte, 20 meters

Geschikt, snel, stabiel, en gemakkelijk te handhaven

3.Technical specificaties

4.Dimensional tekening

Uiteinden: Het meten van Troebelheid met een Troebelheidsmeter

Één van de gemeenschappelijkere methodes om troebelheid te meten is met een troebelheidsmeter. De troebelheidsmeters kunnen voor laboratorium benchtop gebruik handbediend en gebied-klaar of voorgenomen zijn. Deze instrumenten gebruiken een lichtbron en één of meerdere detectors die het licht te meten door deeltjes in watersteekproeven wordt verspreid.


Lichte Verspreiding

Groter een deeltje is, het meer licht dat vooruit zal worden verspreid.

Het licht is verspreid en geabsorbeerd door deeltjes in het water. Zelfs zal het duidelijke water minieme lichte verspreiding toe te schrijven aan de aanwezigheid van opgeloste deeltjes en molecules hebben. Deze verspreiding kan in om het even welke richting zijn, en de intensiteit in om het even welke bepaalde richting is afhankelijk van zowel de lichtbron als de grootte van het deeltje. Wanneer een deeltje veel kleiner is dan de lichtstraal, is verspreiden zich symmetrisch in alle richtingen. Groter het deeltje wordt, echter, het meer licht dat (vanaf de lichtstraal) vooruit zal worden verspreid.

De golflengte beïnvloedt ook lichte verspreiding. In het algemeen, zullen de kortere golflengten zich meer dan langere golflengten voor zelfde deeltjesgrootte ³² verspreiden. De kortere golflengten zijn ook vatbaarder voor absorptie door gekleurde molecules in de steekproef. Near-infrared licht wordt zelden geabsorbeerd, zal het zo opgeloste gekleurde materiaal het niet ³² beïnvloeden. Dit is één van de redenen dat de troebelheidsmetingen door andere methoden worden gemaakt vaak niet vergelijkbaar zijn – als de lichtbron verschillend is, zal de lichte verspreiding die verschillend zijn. Terwijl dit rekenschap wordt gegeven van in de berekeningen, zijn de gelijkwaardige resultaten gewaarborgd.

De afstand door verspreid licht wordt gereist beïnvloedt ook troebelheidslezingen die. Langer de lichte weg tussen de lichtbron en de fotodetector, beter de resolutie van het instrument op lage troebelheidsniveaus. De langste weglengten bedragen 90 en 180 graden. Nochtans, offert het verhogen van de weglengte metingswaaier. Zowel beperkt EPA 180,1 als de methodes van ISO 7027 lichte weglengte tot 10 cm-totaal. Een verminderde weglengte (zoals een op backscatter-gebaseerde fotodetector) verhoogt de bovengrens van de troebelheidsmeting.

Nochtans, zullen de meer deeltjes huidig in de steekproef, het meer worden verspreid licht. De troebelheidsmeters meten de hoeveelheid licht bij een specifieke hoek wordt verspreid, en zetten die lezing in een troebelheidsmeting die om. Sommige turbidimeters worden ontworpen om kleurenabsorptie en hoge troebelheid te compenseren, terwijl anderen voor nauwkeurige en nauwkeurige lezingen op zeer lage troebelheidsniveaus voorgenomen zijn. De meeste troebelheidsmeters gebruiken nefelometrische technologie, hoewel er vermindering en ratiometric instrumenten bestaan.
