Plaats van herkomst: | China |
Merknaam: | Kacise |
Certificering: | CE |
Modelnummer: | KLD802 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton |
Levertijd: | 3-8 het werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 1000PCS per maand |
MIDDEL: | niet corrosieve vloeibare, lichtjes corrosieve vloeistof | Het meten van waaier: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Procesverbinding: | flens ≥ DN80 | Procestemperatuur: | -40~110℃ |
Procesdruk: | -0.1~1.6MPa | Antennegrootte: | 32mm lensantenne |
Antennemateriaal: | PTFE | Nauwkeurigheid: | ±2mm voor hieronder 35m (5mm voor waaier 35m100m) |
Beschermingsklasse: | IP67 | Centrumfrequentie: | 80GHz |
Lanceringshoek: | 3° | Voeding: | DC24V/AC220V |
Omhulsel: | aluminium/plastiek/roestvrij staal | Signaaloutput: | 4… 20mA/HART protocol/RS485 |
Hoog licht: | De niet corrosieve Vloeibare Sensor van het Radarniveau,IP67 de Maat van de radartank,PTFE-de Zender van het de Radarniveau van de Lensantenne |

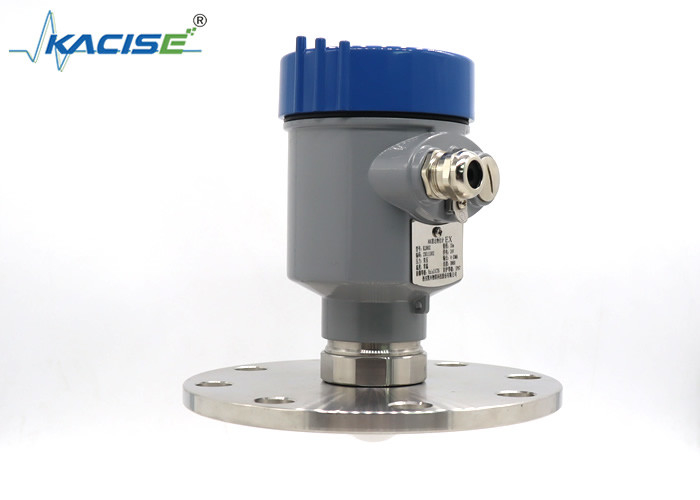

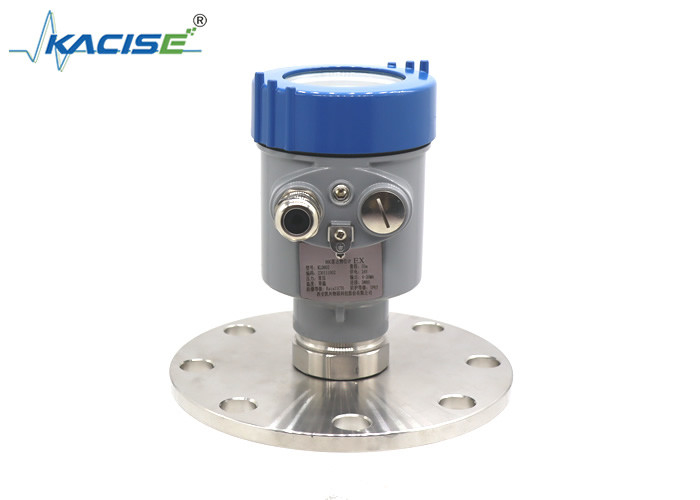

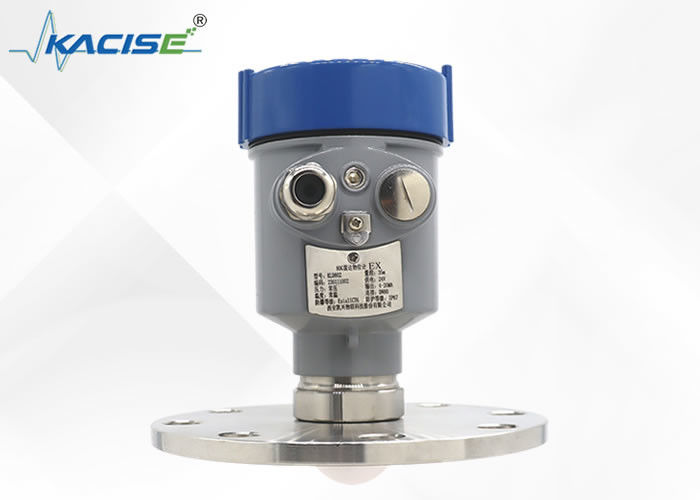

Sensor van het de Radarniveau van KLD802 de onderhoud-Vrije met de Antenne van de niet-Contactptfe Lens voor Ononderbroken Niveaumeting
Inleiding
De 80G-sensor van het radarniveau keurt frequentie gemoduleerde ononderbroken golf (FMCW) technologie goed, en brengt een signaal van de hoge frequentie ononderbroken frequentie gemoduleerd radar door zijn antenne over. Het overgebrachte signaal wordt weerspiegeld door het middel en door de antenne als echo's met verschillende frequenties ontvangen. De verandering in frequentie is evenredig aan de afstand en geweest in materiële niveauhoogte.
KLD800 de radarinstrument van de reeks80g gebruikt het ultrahoge frequentie een niet-contactmeetmethode om het niveau van vloeibare en stevige media te meten. Zij meten een grote verscheidenheid van vloeibare media, zelfs bij hoge druk en extreme temperaturen. Zoals oplosbare meting, corrosieve middelgrote meting, hygiënische meting enz. Tegelijkertijd, kan het lichte en zware vaste lichamen ook meten stabiel en betrouwbaar. Zelfs zullen het sterke stof en het lawaai, de adhesie en de condensatie niet de meetresultaten beïnvloeden.
Eigenschap
1. Niet-contactmeting.
De meting zal niet beïnvloed worden door veranderingen in middelgrote eigenschappen of procesvoorwaarden, zoals temperatuur, druk of stofintensiteit. Aanpassen van montages is gemakkelijk, eliminerend de behoefte om containers te vullen en leeg te maken, tijd te besparen tijdens instrumentenopstarten, en het instrument vrijwel onderhoud-vrij te maken.
2. Grote metende waaier en kleine dode hoek
De metingswaaier is 0.1~120m, wat fundamenteel aan de metingsvereisten van arbeidsvoorwaarden ter plaatse voldoet.
3. De antennegrootte is klein, is de stralingshoek klein, en de concentrerende capaciteit is sterk
Het is geschikt voor radarinstallatie ter plaatse. Het heeft sterkere anti-interference capaciteit voor het milieu binnen de tank. Bijvoorbeeld, zijn er het bewegen, het verwarmen rollen, schotten, is enz. in de tank of het metingseffect in de rechte pijp nog goed.
4. Hoge precisie
De nauwkeurigheid kan ±2mm bereiken, die aan de nauwkeurigheidsvereisten kan volledig voldoen niet-meet gebiedsarbeidsvoorwaarden.
5. De signaalgolflengte is kort
Het is etc. beter voor de meting van het niveau van poeder, deeltjes.
Middel | niet corrosieve vloeibare, lichtjes corrosieve vloeistof |
Het meten van waaier | 0.1m~10/20/30/60/100m |
Procesverbinding | flens ≥ DN80 |
Procestemperatuur | -40~110℃ |
Procesdruk | -0.1~1.6MPa |
Antennegrootte | 32mm lensantenne |
Antennemateriaal | PTFE |
Nauwkeurigheid | ±2mm (waaier onder 35m) ±5mm (waaier tussen 35m en 100m) |
Beschermingsklasse | IP67 |
Centrumfrequentie | 80GHz |
Lanceringshoek | 3° |
Voeding | two-wire /DC24V |
four-wire /DC12 ~24V | |
four-wire /AC220V | |
Omhulsel | aluminium/plastiek/roestvrij staal |
Signaaloutput | two-wire: 4… 20mA/HART-protocol |
four-wire: 4… 20mA/RS485 Modbus |
Productdimensie
Eenheid in mm:
Installatiemethode
Flensinstallatie
Wanneer het gebruiken van flensinstallatie, de minimumafstand tussen het instrument en de tank
de muur zou 200mm moeten zijn.
①gegevensvliegtuig
②schipcentrum of as van symmetrie
Het hijsen van Installatie
De sensoren van het radarniveau kunnen vloeistoffen, dunne modder en vaste lichamen meten. De sensoren van het radarniveau heeft druk en temperatuurweerstand, en niet door het metingsmiddel tijdens meting, beïnvloed en heeft hoge metingsnauwkeurigheid. In termen van installatie, als het kan correct worden gebruikt en worden geïnstalleerd, zal het een goed metingseffect hebben en nauwkeurige gegevens verzekeren.
Voor de installatie van de sensor van het radarniveau, zouden wij aandacht aan twee punten moeten besteden:
Men moet het verticale inherente materiële niveau verzekeren na het streven naar het doel materiële niveau, en andere moet valse echo's vermijden. Zo wanneer het installeren, stellen wij voor:
1. De radar vlakke maat zou minstens 20CM vanaf containermuur, bij voorkeur ongeveer 1/6 van de containerdiameter moeten worden geïnstalleerd. Installeer niet de radar vlakke maat boven de pijp van de waterinham en in het centrum van de container, anders zal er vele valse echo's zijn, die zich in normale signaalontvangst zullen mengen.
2. Als de radar vlakke maat geen aangewezen afstand van de containermuur kan handhaven toe te schrijven aan de vrij kleine diameter van de container of andere redenen, zullen de valse echo's op de containermuur en de radar vlakke maat verschijnen wanneer de afstand klein is, zodat zuiveren het noodzakelijk is om valse echo's op te slaan om fouten in de toekomst te vermijden.
3. Als de installatiecontainer concaaf of kegel is, moet u aandacht aan de installatie besteden. Wanneer het gebruiken van het, bereikt de radarstraal van de radar vlakke maat het laagste punt van de bodem van de tank. Als het vloeibare niveau lager is dan dit punt, kan het niet worden gemeten. Het doel om het laagste punt aan te passen is de nauwkeurigheid van de metingsgegevens te verzekeren.
