Ultrasone Doppler-Stroommeter voor Rivier en Open Kanaal
Inleiding
KDF1000 de meter van de reeksstroom is een product dat de snelheid en de stroom van water in natuurlijke wateren, kanalen, of pijpleidingen meet.

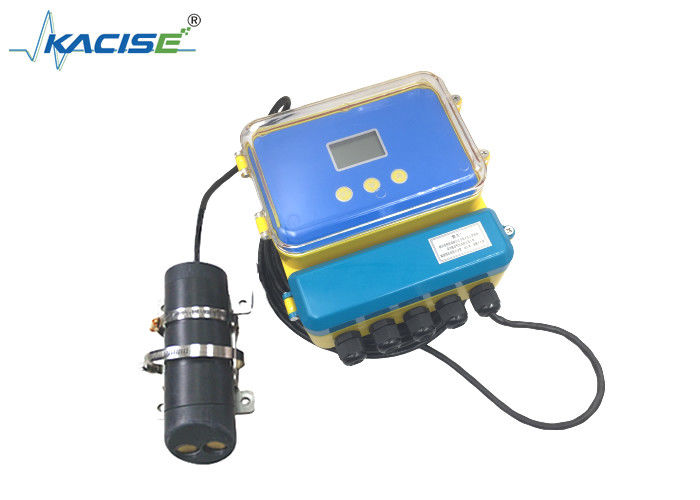

De stroommeter is verdeeld in twee delen: de sensor en de gastheer, die door een kabel worden aangesloten.
Het kan de snelheid en de stroom van water in kanalen en rivieren meten, en de waterspiegel is meer dan 20 cm hoger dan de bovenkant van de sensor.
Het kan de snelheid en de stroom van water in pijpen en duikers meten. De waterspiegel moet meer dan 20 cm hoger zijn dan de bovenkant van de sensor, en de binnendiameter van de pijp moet ≥ zijn 500 mm.
Principe
De sensor heeft twee omvormers, één en één die ontvangen overbrengen. Wanneer de sensor de richting van waterstroom onder ogen ziet, d.w.z., onder het gebouw van omgekeerde stroommeting:
1. Wanneer het water toch is, is de ontvangen frequentie hetzelfde als de overgebrachte frequentie.
2. Sneller het stroomtarief, sneller de frequentie door de ontvangende sensor wordt ontvangen, die hoger zal zijn dan de overbrengende frequentie die.
3. Langzamer het stroomtarief, zal langzamer de frequentie door de ontvangende sensor wordt ontvangen, maar het hoger dan de overbrengende frequentie die zijn.
Wanneer de sensormaatregelen langs de richting van water stromen:
1. Wanneer het water toch is, is de ontvangen frequentie hetzelfde als de overgebrachte frequentie.
2. Sneller het stroomtarief, sneller zal de frequentie door de ontvangende sensor wordt ontvangen, maar het lager dan de overgebrachte frequentie die zijn.
3. Langzamer het stroomtarief, zal langzamer de frequentie door de ontvangende sensor wordt ontvangen, maar het lager dan de overbrengende frequentie die zijn.
Van bovengenoemd, kunnen de de snelheid en richting van de waterstroom worden berekend.
De sensor moet de richting van waterstroom tijdens installatie en gebruik direct onder ogen zien.
Parameters
| Structuur |
gespleten type; |
| Metingstypes |
snelheid, stroom, waterdiepte, watertemperatuur |
| Beveiligingsniveau |
IP68 |
| Doel |
online meting |
| De Waaier van de snelheidsmeting |
de standaardconfiguratie is 0.03m/s~5.00m/s (waterdiepte boven sensor: 20cm); Ander gamma van het stroomtarief kan worden aangepast. |
| Stroom Rate Measurement Resolution |
1mm/s; |
| De Metingsnauwkeurigheid van de stroomsnelheid |
±2~4% van gemeten stroomsnelheid; |
| De Meting van de waterdiepte |
0.02m~10.00m; |
| Resolutie |
2mm |
| Nauwkeurigheid |
±0.5%; |
| Temperatuurwaaier |
0~60ºC; |
| Resolutie |
0.1ºC; |
| Stroom Rate Range |
10 liter/de kubieke meters van sec~99999999/uur |
| Voeding |
op batterijen, 12VDC; |
| Outputsignaal (Op batterijen) |
RS485; |
| RS485 de Inhoud van het outputsignaal |
stroomtarief, onmiddellijke stroom, cumulatieve stroom, waterspiegel, temperatuur |
| Outputsignaal (Externe Voeding) |
4-20mA; |
| 4-20ma de Inhoud van het Outputsignaal |
onmiddellijke stroom |
| Draadloze Transmissiefunctie |
facultatieve toebehoren, gegevenstransmissie aan de achtergrondserversoftware via mobiele GPRS. Vereis de klant heeft een server met een vast IP-adres, of een gehuurde wolkenserver. |
| Kabellengte tussen Sensor en Zender |
10 meters; |
| Types van Geteste Waterwegen |
pijpen, kanalen, natuurlijke stromen, rivieren; |
| Vloeibare Ph Vereisten |
PH waarde tussen 6-8, niet corrosief aan de sensor. |
| Vloeibaar Temperatuurvereiste |
0~50℃ |
| Vloeibaar Drukvereiste |
1 standaardluchtdruk in natuurlijk milieu |
| Voeding voor de Debietmeter |
11~14VDC, stroom is 250mA. |
| Ononderbroken Werkende Machtsconsumptie |
14V×250ma=14V×0.25A=3.50W. |
