Plaats van herkomst: | China |
Merknaam: | Kacise |
Certificering: | CE / ISO / Explosion-proof |
Modelnummer: | KTF |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton/houten doos |
Levertijd: | 5~8 werkdagen |
Betalingscondities: | L/C, D/A, T/T, Western Union, MoneyGram |
Levering vermogen: | 1000pcs |
Middel: | AARDGAS, Midden en laag snelheidsgas zonder onzuiverheid | Druk: | 1.6MPa; 2.5MPa; 4.0MPa |
---|---|---|---|
Installatie: | Flenstype, ANSI, JIS DIN | Mededeling: | Rs-485 /MODBUS |
Nauwkeurigheid: | 1.0% | Output: | de Impulsalarm van 4~20mA RS485 |
Materiaal: | SS304 or316L | Naam: | de meter van de argonstroom |
DN (mm): | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 | ||
Hoog licht: | de meter van de dieselstroom,explosiebestendige stroommeter |

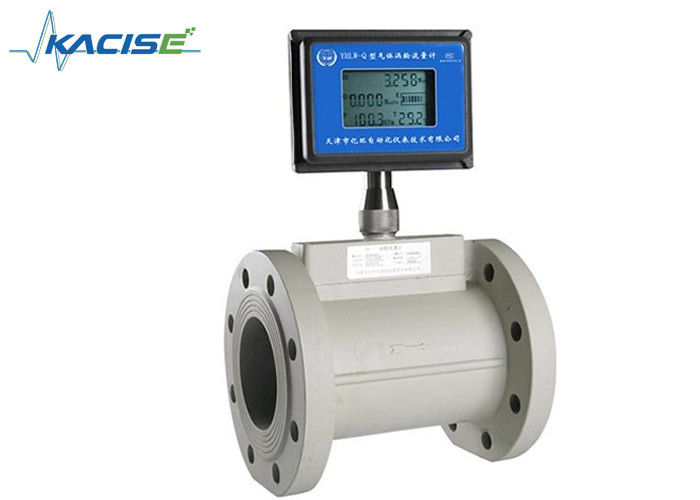

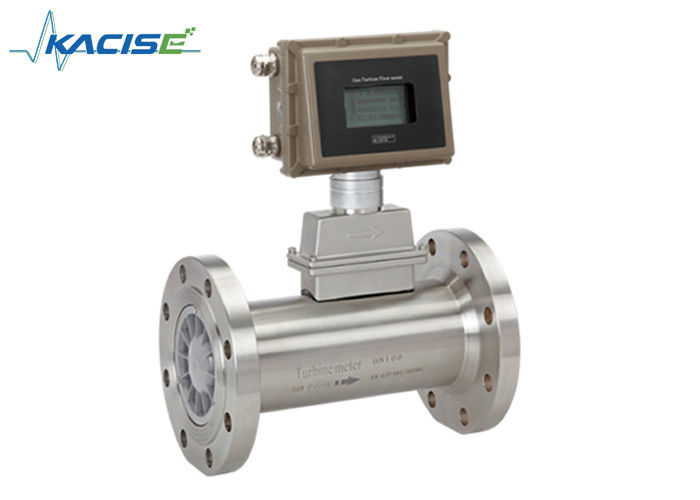

Van het de Debietmeter Aardgas van hoge precisielpg van het de Debietmeter de Kokende Gas van de de debietmeter Dubbele Voeding Meter van de de Turbinestroom
Beschrijving
KTF-de meter van de turbinestroom is het gebruik van geavanceerde low-power single-chip de stroomsensor van de microprocessortechnologie ontwikkelde turbine en de integratie van de vertoningstotalisator van nieuwe slimme meter, met een compacte structuur, intuïtieve lezingen duidelijke, hoge betrouwbaarheid, zonder buitenmachtsinterferentie, anti-bliksem, duidelijk lage kostenvoordeel, wordt het wijd gebruikt om gesloten pijp en roestvrij staal1cr18ni9ti, van 2Cr13 en van het korund Al2O3, carbide te meten niet aantasten, en geen vezels, deeltjes en andere onzuiverheden, kinematische viscositeit bij werkende temperatuur is minder dan 5 × 106m ²/s van vloeistof, voor kinematische viscositeit meer dan 5 × 106m ²/s van vloeistof, kunnen kwantitatieve controle, bovenmatig alarm, enz. zijn, is een ideale van de stroom het meten en energie meter.
De meting heeft bezwaar: de olie, organische vloeistoffen, anorganische vloeistof, maakte petroleumgas, aardgas, steenkolengas en cryogene vloeistoffen vloeibaar.
De verrichting van de KTFG-de Turbinemeter van het reeksgas is gebaseerd op de meting van de snelheid van gas. Het stromende gas wordt versneld en door de meters rechtmakend sectie geconditioneerd. De het rechtmaken vinnen bereiden het profiel van de gasstroom door te verwijderen voor. de ongewenste werveling, de onstuimigheid en de asymmetrie vóór het gas stromen aan het turbinewiel. De dynamische krachten van de stromende vloeibare oorzaak de rotor om te roteren.
Het turbinewiel wordt opgezet op de belangrijkste schacht, met speciale hoge precisie, lage wrijvingkogellagers. Het turbinewiel heeft spiraalvormige bladen die een bekende hoek met betrekking tot de gasstroom hebben. De geconditioneerde en versnelde gasaandrijving het turbinewiel met een hoeksnelheid die met de gassnelheid evenredig is.
KTFG-de meter van de de turbinestroom van het reeksgas wordt wijd gebruikt voor meting van aardgas, steenkolengas, vloeibaar gas en licht koolwaterstofgas, enz.
Eigenschappen
☆ Specifiek instrument voor gasmeting
☆ Specifiek instrument voor olie & gas kringloopsysteem
☆ Hoge nauwkeurigheid: ±1.5%, ±1.0% of ±0.75%
☆ Goed repetitief karakter
☆ Testtemperatuur, druk en stroom van gemeten gas; het automatische volgen en compensatie van stroom; aanwijzing van gas totaal volume onder standaardstatus; vraag in real time van temperatuur, druk, tijd en datum, enz.
☆ Ingebouwde druk & temperatuursensor, hoge veiligheidsprestaties, compacte structuur & mooie vooruitzichten
☆ Lage machtsconsumptie, meer dan 3 jaar levensduur voor één het lithiumcel van 3V 10AH
☆ Instrumentenfactor, totale die stroomwaarde 10 jaar na macht weg wordt gehouden
Specificaties
Parameters |
Beschrijving |
|
DN (mm) & Verbinding |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 flensverbinding 25, 40 draadverbinding |
|
Nauwkeurigheid | ±1.5%, ±1.0% of ±0.75% (behoefte speciale orde) | |
Waaierverhouding | 1:10; 1:20; 1:30 | |
Instrumentenmateriaal |
Lichaam: SS304; Drijvende kracht: anticorrosieve ABS of de aluminiumlegering van uitstekende kwaliteit; Indicator: gegoten aluminium |
|
Middelgrote Temperatuur (℃) | -30 ℃ ~ +80 ℃/-86°F ~ +176°F | |
Omringende Voorwaarden |
Temperatuur: - de Relatieve vochtigheid van 20℃~ +60℃/van -68°F ~ +140°F: 5% ~ 90%, Luchtdruk: 86 ~ 106 KPa |
|
Outputsignaal |
Sensor: het signaal van de impulsfrequentie, lage minder dan 0.8V, meer dan 8V op hoog niveau Zender: twee draad 4-20mA gelijkstroom huidig signaal |
|
Voeding |
Sensor: +12V gelijkstroom de facultatieve) Zender, van +24V gelijkstroom (: +24V gelijkstroom Lokaal aanwijzingstype: ingebouwde 3V-lithiumcel |
|
De Lijn van de signaaltransmissie | STVPV3×0.3 (draad 3), 2×0.3 (draad 2) | |
Transmissieafstand | Neen meer dan 1000 m | |
De Interface van de signaallijn | M20×1.5 (F) | |
Explosief-bewijsrang | ExdIIBT6 | |
Beveiligingsniveau | IP65 |
Het opdracht geven van tot informatie
Het model zou volgens nominale druk, middelgrote maximum druk, middelgrote temperatuur, middelgrote componenten, stroomwaaier en signaaloutput moeten worden geselecteerd.
De werkende stroomwaaier zou (20% aan 80%) Qmax moeten zijn.
Standaardsignaaloutput: output 3 van het impulssignaal (ws) draad, output de standaard van het stroomsignaal (IC-kaart) of RS485
communicatie output; gelieve te specificeren wanneer het opdracht geven tot.
Model | Opmerkingen | ||||||
KTFG | |||||||
Type |
N | Sensortype: +12V of 24V, output 3 het signaal van de draadimpuls | |||||
A | Zendertype: +24V, output 2 draad 4-20 mA | ||||||
B | Slim type: lithiumcel, lokale aanwijzing zonder output | ||||||
C | Slim type: +24V, lokale aanwijzing, output twee draad 4-20mA | ||||||
S |
Slim type: T & p-geïntegreerde compensatie, lokale aanwijzing met ver signaal | ||||||
DN |
25 | DN 25 mm | |||||
40 | DN 40 mm | ||||||
50 | DN 50 mm | ||||||
65 | DN 65 mm | ||||||
80 | DN 80 mm | ||||||
100 | DN 100 mm | ||||||
125 | DN 125 mm | ||||||
150 | DN 150 mm | ||||||
200 | DN 200 mm | ||||||
250 | DN 250 mm | ||||||
300 | DN 300 mm | ||||||
Waaier |
W (x) | Uitbreidingswaaier, zie Lijst 2 | |||||
S (x) | Standaardwaaier, zie Lijst 2 | ||||||
Lichaamsmateriaal |
S | Roestvrij staal | |||||
L | Aluminiumlegering | ||||||
T | Aangepast | ||||||
Drijvende krachtmateriaal |
S | Anticorrosieve ABS | |||||
L | Aluminiumlegering | ||||||
T | Aangepast | ||||||
Middel |
N | Geen speciale structuur | |||||
A | Specifiek voor zuurstof | ||||||
B | Specifiek voor samengeperste lucht |
Toepassing
