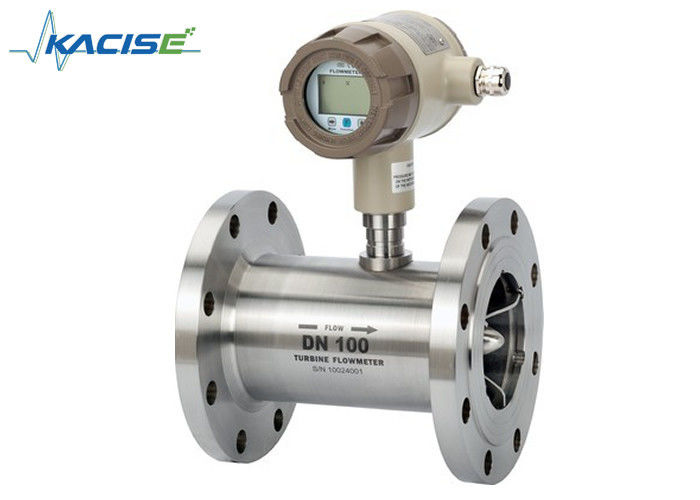

Compacte structuur vloeimeter van roestvrij staal met 0,5% nauwkeurigheid voor benzine en alcohol

de stroommeter van het turbinewater

de meter van de dieselstroom

Plaats van herkomst:

China

Merknaam:

Kacise

Certificering:

CE / ISO / Explosion-proof

Modelnummer:

KTF

Neem contact met ons op

Vraag een offerte

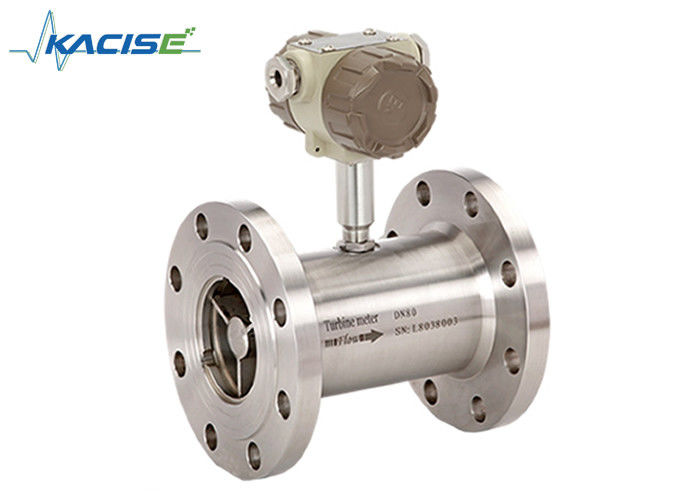

Compacte structuur vloeimeter van roestvrij staal met 0,5% nauwkeurigheid voor benzine en alcohol

Productgegevens

DN (mm):

DN4 tot en met DN300

Druk:

1.6 Mpa, 2.5Mpa, 4.0Mpa, Speciale 6.3Mpa,

Medium:

niet-corrosieve vloeistof met lage snelheid zonder onzuiverheden

Mededeling:

Rs-485 /MODBUS

Nauwkeurigheid:

00,5% / 1,0%

Uitvoer:

Impuls, 4-20mA analoge output, RS485, Hert

Materiaal:

Roestvrije Steel/SS316L /316

Voeding:

12-24VDC /3.6V-Lithiumbatterij

Bescherming:

IP65 of IP68

Ex-proof:

ExmdΙΙBT4

Markeren:

de stroommeter van het turbinewater

de meter van de dieselstroom

Betaling en verzendvoorwaarden

Min. bestelaantal

Prijs

onderhandelbaar

Verpakking Details

karton/houten doos

Levertijd

5~8 werkdagen

Betalingscondities

L/C, D/A, T/T, Western Union, MoneyGram

Levering vermogen

1000pcs

Verwante producten

Zeer nauwkeurige ultrasone CO2-gasstroommeter met RS485-interface en DC8 ~ 36V-voeding

Vind de beste prijs

Hoge nauwkeurigheid puls analoge uitgang turbinestroommeter sanitair type voor olijfolie en palmolie

Vind de beste prijs

Hoge nauwkeurigheid 1,0% IP68 beschermde biogasstroommeter met 4-20mA uitgang voor LPG- en gasmeting

Vind de beste prijs

Hoge precisie ±0,2% nauwkeurigheid Turbinestroommeter met roestvrij staal 316 en RS485-communicatie

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Benzine-stroommeter Alcoholstroommeter / Groente met lage viscositeit / Eetbare / Palm-olie-stroommeter / Turbine-stroommeter Sensor

Beschrijving

Turbine-stroommeter een stroommeter die veel wordt toegepast in de farmaceutische industrie, voedsel, drank voor meting, batching, controle, vulling, enz.Het draaiende deel van de stroommeter is gemaakt van speciaal materiaal dat een goede anti-corrosieve en roestbestendige prestaties heeftDe structuur van de stroommeter is speciaal ontworpen en sterk goedgekeurd nauwkeurigheid en herhaalbaarheid van de stroommeter.die geschikt is voor de farmaceutische en drankenindustrie.

Kenmerken

Hoge nauwkeurigheid, over het algemeen tot ± 1%R, ± 0,5%R, hoge nauwkeurigheid tot 0,2%R
Een goede herhaalbaarheid, een herhaalbaarheid op korte termijn tot 0,05% ~ 0,2%, in de handelsregeling is de voorkeur keuze van de stroommeter.
Uitgang van pulsfrequentiesignaal, geschikt voor totalisatoren en verbinding met PC's; geen nulverschuiving en sterke interferentiebestendigheid
Hoogfrequentie signaal ((3~4KHz) kan worden verkregen, de signaalresolutie is sterk.
breed bereik, middelgrote en grote diameter tot en met 1:20, klein kaliber 1:10.
Compacte structuur en gemakkelijk onderhoud

Specificaties

Parameter		Waarde	Eenheid
Diameter	Draad	4, 6, 10, 15, 20, 25, 32, 40	mm
Diameter	Flanke (klem)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Precisiteit		±1, ±0.5, ±0,2 (op maat)	% R
Afstandsverhouding		1:10, 1:15, 1:20
Sensormateriaal		304, 316 ((l) roestvrij staal enz.
Werken milieu	Gemiddelde temperatuur.	-20 tot 120	°C
	Omgevingstemperatuur	-10~55	°C
	Relatieve luchtvochtigheid	5% tot 90%
	Atmosferische druk	86 tot en met 106	KPa
Signaaluitgang		Sensor: pulsfrequentiesignaal, laag elektrisch niveau≤0,8V, hoog niveau≥8V Transmitter: twee draden, 4-20 mA gelijkstroomsignaal
Comm interface		RS485
Stroomvoorziening		Sensor: +12V gelijkstroom, +24V gelijkstroom (optioneel) Transmitter: +24V gelijkstroom Lokale aanwijzing: ingebouwde 3V-lithiumcel of +24VDC externe
Draad voor signaaloverdracht		STVPV3×0,3 (3 draad), 2×0,3 (2 draad)
Transmissieafstand		Maximaal 1000	m
Interface van de signaallijn		basistype: Hausman-aansluiting of 3-kerndraad; Ontploffingsdicht type: M20 × 1,5 (F)
Explosiebestendige kwaliteit		basistype: niet-explosiebestendige; type explosiebestendige: ExdIIBT6
Beschermingsniveau		IP65

Meting van het bereik en de werkdruk

Diameter (mm)	Standaardbereik (m³/h)	Verlengd bereik (m)³/h)	Normale verbinding Nominale druk (MPa)	Speciale druk (MPa) (flankenverbinding)
DN4	0.04 tot 0.25	0.04 tot 0.4	Draadverbinding/6.3	10, 16, 25
DN6	0.1~0.6	0.06 tot 0.6	Draadverbinding/6.3	10, 16, 25
DN10	0.2~1.2	0.15 ~ 1.5	Draadverbinding/6.3	10, 16, 25
DN15	0.6~6	0.4 ~ 8	Draadverbinding/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6~6	0.4 ~ 8	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Draadverbinding/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Draadverbinding/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Draadverbinding/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN40	2 tot 20	1 ~ 20	Draadverbinding/6.3	4.0, 6.3, 10, 16, 25
DN40	2 tot 20	1 ~ 20	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN65	7 ~ 70	4 ~ 70	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN80	10 tot 100	5 tot 100	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN100	20 tot 200	10 tot 200	Flankenverbinding/2.5	4.0, 6.3, 10, 16, 25
DN125	25 tot 250	13 tot 250	Flankenverbinding/1.6	2.5, 4.0, 6.3, 10, 16
DN 150	30 tot 300	15 tot 300	Flankenverbinding/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80 tot 800	40 tot 800	Flankenverbinding/1.6	2.5, 4.0, 6.3, 10, 16

Afmeting

Grafiek 1 (DN4~DN10):"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur.

Grafiek 2 (DN15~DN40):Grootte tekening van de draad verbonden stroomsensor.

Grafiek 3 (DN4~DN10):Teken van de doorstromingssensor van de met de vloeistof verbonden turbine.

Installatiemethode van de sensor volgens verschillende specificaties, gebruik een draad of flensverbinding, de installatiemethode is weergegeven in figuur 1, 2, 3

Afmetingen van de installatie

Diameter ((mm)	L(mm)	G	K(mm)	D ((mm)	n ((gat)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Informatie over bestellingen

Model								Opmerkingen
KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Type		N						Sensortype: +12V of 24V vermogen, uitgang 3-draad systeem pulssignaal
		Een							Transmittertype: +24V vermogen, uitgang 2 draden 4-20 mA
		B.							Smart type: lithiumcel, lokale indicator, zonder signaaluitgang
		C							Smart type: +24V stroom, lokale indicator, 2 draden 4-20mA/puls uitgang
		C1							Smart type: +24V stroom, lokale indicator, RS485 communicatie
									Protocol
		C2							Smart type: +24V stroom, lokale indicator, HART protocol
Precisiteit			05					0.5
			10						1.0
			02						0.2 (bijzondere bestelling, lange levertijd)
Bereik				W				Verlengd meetbereik
Bereik				S				Standard meetbereik
Materiaal van het lichaam					S			304 SS
Materiaal van het lichaam					L			316 (L) SS
Explosiebestendig						N		Niet ontploffingsbestendig
Explosiebestendig						E		Explosiebestendige, ExdIIBT6
Bepaling van de druk							N	Normaal
Bepaling van de druk							H (x)	Hoge druk
