Plaats van herkomst: | Shaanxi, China (vasteland) |
Merknaam: | KACISE |
Modelnummer: | K-imu-004 |
Min. bestelaantal: | 1 Stuk / Stukken |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton of klanten beschikbare verzoeken |
Levertijd: | 5 werkdagen na betaling |
Betalingscondities: | L/C, D/A, D/P, Western Union, MoneyGram |
Levering vermogen: | 1000 overeen te komen Stuk/Stukken per Week |
Ingangsspanning: | 9~36 VDC | Huidige invoer: | ≤ 100 mA |
---|---|---|---|
Outputwijze: | Rs-422 | Baudstarief: | 115200BPS |
Outputdatasnelheid: | 200Hz | Outputgegevensindeling: | twosaanvulling met 16 bits |
Hoog licht: | hellingmeters en schuine standsensoren,de sensor van de schuine standmeting |

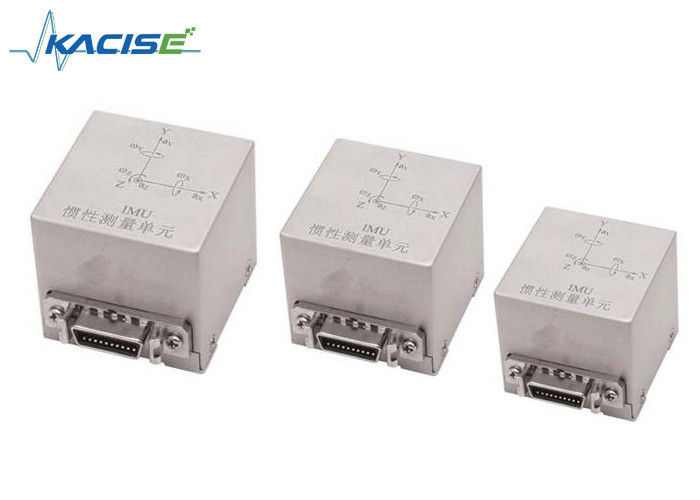

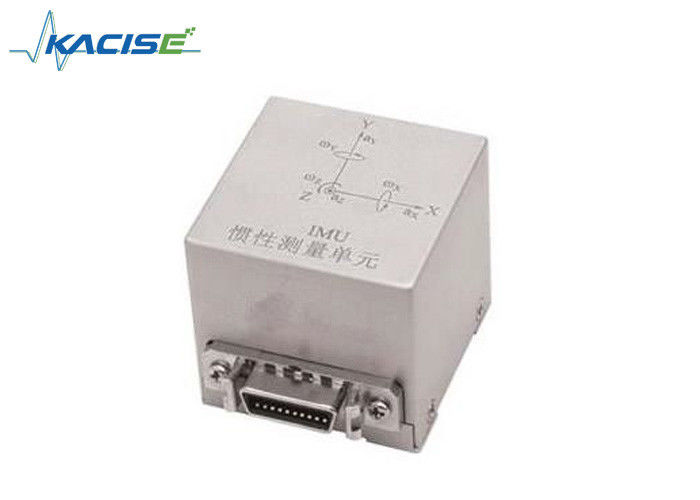

Klein in Grootte Traagheidsmaateenheid voor Voertuiginstrumentatie
Eigenschappen
K-imu-004 zijn een zes-graad van vrijheids traagheidsmaateenheid, die het hoekige tarief en de lineaire versnelling van het vector gecoördineerde systeem kan meten.
☆ sensoren „In vaste toestand“
☆ Compact, Klein in Grootte
☆ Hoge betrouwbaarheid, lange werkende tijd
☆ Lichtgewicht
☆ Lage Kosten
☆ Snel Opstarten
☆ Brede Bandbreedte
☆ Ingebouwde Temperatuursensor
Toepassing
Voertuiginstrumentatie; robotica; de systemen van de houdingsverwijzing; vliegtuigenvluchtleiding; raketbegeleiding en controle; het systeem van de de industriecontrole; navigatie die GPS helpen; platformstabilisatie; marien dynamisch besturingselement; mijnbouwinstrument; grote landbouwmachines, meting & controle van ruimte bewegende voorwerpen; het volgen van trein en containers.
Inleiding
K-imu-004 de traagheidsmaateenheid is een „in vaste toestand“ zes graad van vrijheids traagheids ontdekkend systeem dat op MEMS-technologie wordt gebaseerd. Met hoge nauwkeurigheid, kan het hoekig tarief en lineaire versnelling in drie assen van een traagheidscoördinatensysteem meten. De temperatuursensoren met hoge precisie worden ingebouwd; zo kan het voltage die met temperatuur corresponderen die worden vermeld veranderen. Bovendien, de autoverificatiefunctie is beschikbaar voor elk van de zes graad van vrijheid. Voorts kunnen de hoge betrouwbaarheid en het goede het verzegelen vermogen wegens goede pakkettechnologie worden verzekerd.
S Specificatie
Spec. | hoekig tarief | versnelling | ||||||
Inputvoltage | +5±0.25 VDC | |||||||
Ingangsstroom | 30mA | |||||||
Standaardwaaier ① | ±100°/s | ±10g | ||||||
Volledig - schaaloutput | 0 aan 5VDC | |||||||
Bias Voltage | 2.5±0.1VDC | |||||||
Niet lineair zijn | ≤0.5%F.S. | ≤0.2%F.S. | ||||||
Resolutie ② | ≤0.06°/s | 0.002g | ||||||
Starttijd | <35ms> | |||||||
Bandbreedte ③ | 40Hz | |||||||
Betrouwbaarheid | MTBF 100.000 uren | |||||||
Werkende Temperatuur | -40°C aan +85°C | |||||||
Opslagtemperatuur | -55°C aan +100°C | |||||||
Schok |
V.N.-aangedreven voor 0.5ms |
1000g |
||||||
Aangedreven voor 0.5ms | 500g | |||||||
Gewicht | 90grams | |||||||
Afmetingen | 38 × 38 × 36mm 3 |
Terminal | 2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Definitie ④ |
+5V |
ωYST2 |
ωZOUT |
ωZST2 |
ωZST1 |
ωXST2 |
ωXOUT |
ωXST1 |
αYOUT |
Terminal | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
Definitie ④ |
Grond |
αXOUT |
αXYST |
ωYST1 |
ωYOUT |
αZST |
αZOUT |
Grond van shell |
Nota's:
① de verkiesbare waaier van hoekig tarief is: ±75°/s, ±100°/s, ±150°/s, ±200°/s, ±250°/s, ±300°/s,
±350°/s, ±400°/s, ±450°/s, ±500°/s, ±550°/s, ±600°/s, ±900°/s, ±1400°/s, ±2600°/s en
±5500°/s; na types zijn onder zich het ontwikkelen: ±5°/s, ±10°/s, ±20°/s, ±30°/s, ±40°/s, ±50°/s,
±60°/s en boven ±5500°/s. is de Verkiesbare waaier van lineaire versnelling ±2g, ±10g of ±50g voor x-As en y-As, terwijl voor z-As: ±5g, ±50g of ±100g.
② de verschillende metingswaaier van gyroscopen, resoluties is verschillend. De details kunnen worden gezien
op het testrapport van geselecteerde IMU.
③ voor hoekige tariefsensoren, is een bandbreedte kleiner dan 500Hz verkiesbaar voor costumieren. Voor
de lineaire versnellingsmeter, een bandbreedte kleiner dan 5 KHz is verkiesbaar voor x-As en y-As; terwijl voor z-As, is een bandbreedte kleiner dan 12 KHz verkiesbaar.
④ ω betekent hoekig tarief; α middelenversnelling; X, betekent Y, Z drie assen van een gecoördineerd systeem;
Betekent UIT output; ST1 en ST2-haven 1 & 2 van de middeleninput respectievelijk voor autoverificatie van hoekige tariefsensoren; ST de haven van de middeleninput voor autoverificatie van versnellingsmeter.
