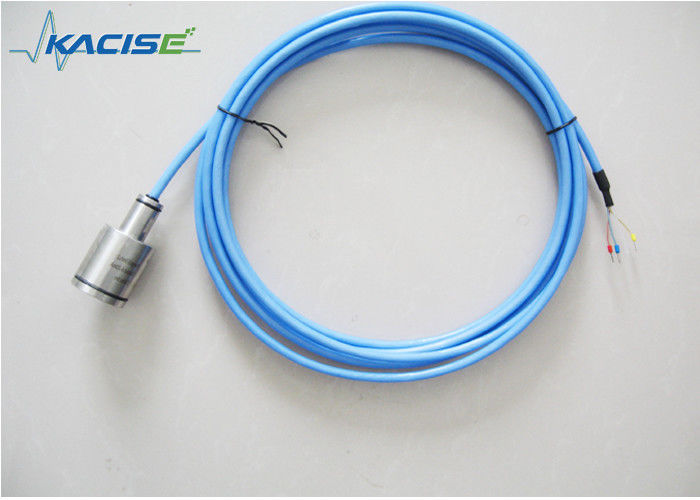

GXPS4400~0,5......50mH2OKeramische kernniveausomvormer met twee-draad systeem 6 graad afdichting, IP68 bescherming
- Meerdere drukbereik optioneel, klein meetbereik beschikbaar
- 0/4-20mA, 0/1-5V,0-10V uitgang optioneel
- Onderwater- en draadinstallatiemethode facultatief
- Niet-polariteit 2 lijn stroomuitgang
- AC,DC-uitgangsspanning optioneel
- Niet-polariteit van de looddraad van het twee-draadsysteem
Toepassing
- Meting van het niveau van sterk corrosieve vloeistoffen
- Meting van de waardevolle vloeistoffen
- Corrosie-medium
- Chemie experiment
- Een veld met hoge temperaturen
- Brandbare middelgrote klasse
- Explosiebestendige plaats
Instructies
De GXPS440/450-series drukzender is een keramische kern met een hoge betrouwbaarheid, hoge stabiliteit en hoge precisie voor de gevoelige componenten van de niveauzender.
Breed gebruikt bij kleinschalige niveaumetingen, zoals water, olie, aardgas, vloeibaar petroleumgas en andere corrosieve vloeistoffen en gassen.

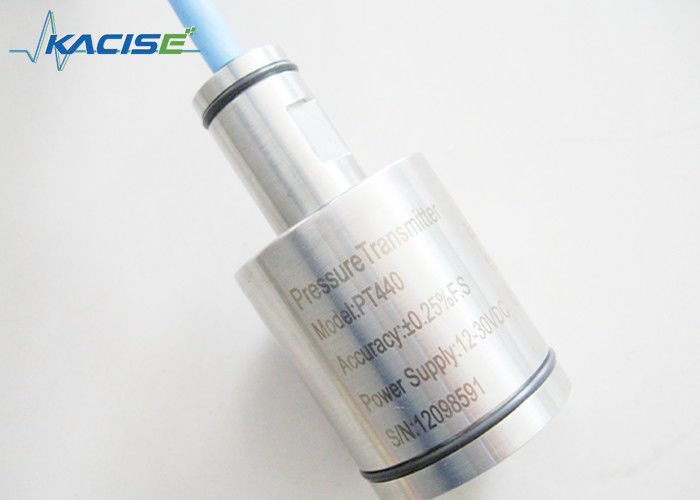

GXPS440 is de 316L SS shell plus de keramische condensator kern lichaam, GXPS450 is gebruikt een titaniumlegering + PTFE shell, keramische kernen gebruikt internationaal bekende merken,Programmeerbare transmissieconversiecircuit, en kan zijn nul- en volle schaalkalibratie en lichte verschuiving vergemakkelijken.
Volgens het gebruik van de locatie kunnen we de slijtvastheid, oliebestandheid, zuur- en alkalisubstantie, hoge sterkte speciale luchtgeleidingskabel configureren.
Prevent Explode intrinsiek veilig, isolatie explosiebestendige, explosiebestendige, CE-certificering.
Twee draden systeem van circulatie uitgang lood niet-polair; drie-draad spanningsuitgang voor wisselstroom en gelijkstroom
Definitie van elektronische interface en signalen
| Uitgangssignaal |
| Twee draden |
4 tot en met 20 mA |
| Drie draden |
4~20mA, 0~20mA |
0/1 ~ 5V, 0 ~ 10V ((DC)
|
| Elektrische aansluiting |
| Kabel |
Twee draden systeem |
Drie-draad systeem |
| Rood |
Kracht |
vermogen |
| Blauw/groen |
NULL |
uitgang |
| Zwart |
uitgang |
Krachtgrond |
| Geel |
afschermingsgeleider |
afschermingsgeleider |
Parameter
| Specificaties. |
Numerieke waarde |
| Drukbereik |
0~0,5......50 mH2O |
| Overbelastingsdruk |
1.5 maal de nominale waarde |
| Secundaire afsluiting |
3 maal nominale waarde |
| Precisiteit |
±0,25% F.S, ±0,5% F.S, ±1,0% F.S selecteerbaar |
| Stabiliteit |
Typisch bereik: ± 0,25% F.S, maximale waarde: ± 0,5% F.S. |
| Werktemperatuur |
-20°C tot 80°C (of -20°C tot 120°C) |
| Compensatietemperatuur |
-10°C~70°C (digitale compensatie van alle temperatuurbereiken) |
| Gemiddelde verenigbaarheid |
Alle Kaustische Medium Compatibel met keramiek en PTFE |
| Elektrische prestaties |
2e lijn |
Lijn 3 |
| Uitgangssignaal |
4 tot en met 20 mA |
0/1 tot en met 5 V |
0 tot en met 10 V |
0 ~ 20 mA |
| Stroomvoorziening |
24VDC nominale 10~30Vdc |
24VDC nominale 6~24Vdc |
24VDC nominale 11~30Vdc |
24VDC nominale 11~30Vdc |
| Verzetsweerstand |
(U-10)/0.02 (Ω) |
> 100 k Ω |
| Isolatie |
> 100M Ω @50V |
| Elektrische kracht |
500V@60 seconde |
| trillingen/impact |
10g/5~2000Hz, assen X/Y/Z 20g sinus 11ms |
| Elektrische aansluiting |
Bescherming van IP68 |
| Reactietijd |
10 ms |
| Tipe druk |
drukmeter |
| Certificaat |
intrinsiek veilig ontploffingsvriendelijk, isolatie ontploffingsvriendelijk certificaat, CE |
| Elektromagnetische compatibiliteit |
Elektromagnetische straling:EN50081-1/-2; elektromagnetische gevoeligheid: EN50082-2 |
| Verdedig de bliksem. |
Luchtleidingsdrukbestendig 8000V, kabelleidingsdrukbestendig 4000V |
Informatie over bestellingen
GX-Type-bereik-uitvoer-nauwkeurigheid-vermogen-kabellengte-pakket
- Type: PS440= piezoresistentie keramische kern, PS450= piezo-elektrische capaciteit keramische kern, RSV=Reserved
- Bereik: 0,5m......50m= de bovengrens van het bereik
- Output:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Genauigheid:0.25=±0,25% F.S., 0,5=±0,5% F.S., 1,0=±1,0% F.S.
- KrachtVoor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde systemen als onderdeel van de toepassing van deze richtlijn beschouwd.
- Kabellengte: XXm=XX meter 1-150m

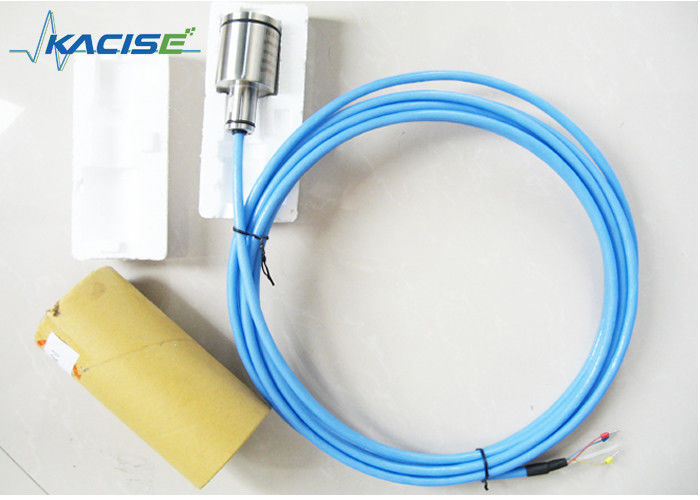

- Pakket:1 stuk per verpakking met Bb, Foam
Bijvoorbeeld:GXPS450-2.5m-A-0.5-DC24-5m-schuim
PS450 met piezo-elektrische capaciteit keramische kern, testbereik 0-2.5mH2O, 24Vdc stroomvoorziening 4-20mA uitgang, met 5m kabel, schuim verpakken.
