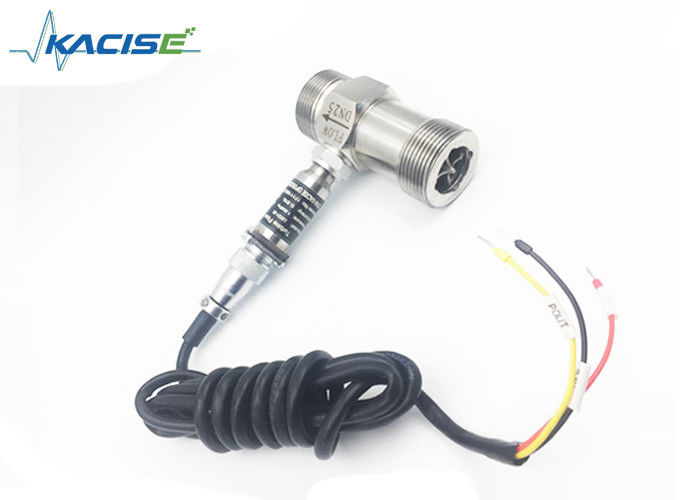

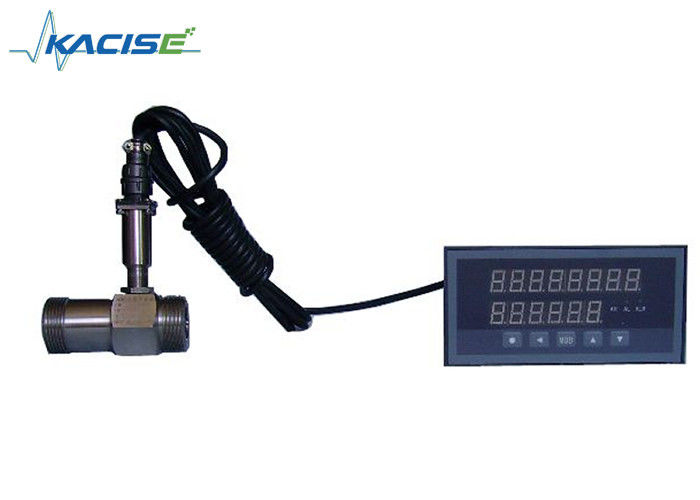

Verwijderd type Analoog uitgangspuls Turbine Stroommeter Split Tubine Stroommeter
Beschrijving
Stroommeter van de turbineeen stroommeter die veel wordt gebruikt in de farmaceutische, voedingsmiddelen-, drankenindustrie voor meting, batchvorming, controle, vullen, enz.Het draaiende deel van de stroommeter is gemaakt van speciaal materiaal dat een goede anti-corrosieve en roestbestendige prestaties heeftDe structuur van de stroommeter is speciaal ontworpen en sterk goedgekeurd nauwkeurigheid en herhaalbaarheid van de stroommeter.die geschikt is voor de farmaceutische en drankenindustrie.
Kenmerken
☆ Hoge nauwkeurigheid, in het algemeen tot ± 1% R, ± 0,5% R, hoge nauwkeurigheid tot 0,2% R
☆Goede herhaalbaarheid, kortetermijnherhaalbaarheid tot 0,05% ~ 0,2%, in de handelsregeling is de voorkeur keuze van de stroommeter.
☆ Uitgang van pulsfrequentiesignaal, geschikt voor totalizer en verbinding met PC; geen nulverschuiving en sterke interferentiebestendigheid
☆ Hoogfrequentie signaal ((3~4KHz) kan worden verkregen, de signaalresolutie is sterk.
☆ Breed bereik, middelgrote en grote diameter tot 1:20, klein kaliber 1:10.
☆ Compacte structuur en gemakkelijk onderhoud
Specificaties
| Parameter |
Waarde |
Eenheid |
|
Diameter
|
Draad |
4, 6, 10, 15, 20, 25, 32, 40 |
mm |
| Flanke (klem) |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 |
mm |
| Precisiteit |
±1, ±0.5, ±0,2 (op maat) |
% R |
| Afstandsverhouding |
1:10, 1:15, 1:20 |
|
| Sensormateriaal |
304, 316 ((l) roestvrij staal enz. |
|
|
Werken
milieu
|
Gemiddelde temperatuur. |
-20 tot 120 |
°C |
| Omgevingstemperatuur |
-10~55 |
°C |
| Relatieve luchtvochtigheid |
5% tot 90% |
|
| Atmosferische druk |
86 tot en met 106 |
KPa |
| Signaaluitgang |
Sensor: pulsfrequentiesignaal, laag elektrisch niveau≤0,8V, hoog niveau≥8V
Transmitter: twee draden, 4-20 mA gelijkstroomsignaal
|
|
| Comm interface |
RS485 |
|
|
Stroomvoorziening
|
Sensor: +12V gelijkstroom, +24V gelijkstroom (optioneel)
Transmitter: +24V gelijkstroom
Lokale aanwijzing: ingebouwde 3V-lithiumcel of +24VDC externe
|
|
| Draad voor signaaloverdracht |
STVPV3×0,3 (3 draad), 2×0,3 (2 draad) |
|
| Transmissieafstand |
Maximaal 1000 |
m |
| Interface van de signaallijn |
basistype: Hausman-aansluiting of 3-kerndraad;
Ontploffingsdicht type: M20 × 1,5 (F)
|
|
| Explosiebestendige kwaliteit |
basistype: niet-explosiebestendige;
type explosiebestendige: ExdIIBT6
|
|
| Beschermingsniveau |
IP65 |
|
werkbereik en werkdruk
|
Diameter
(mm)
|
Standaardbereik (m3/h) |
Verlengd bereik (m)3/h) |
Normale verbinding
Nominale druk (MPa)
|
Speciale druk (MPa) (flankenverbinding) |
| DN4 |
0.04 tot 0.25 |
0.04 tot 0.4 |
Draadverbinding/6.3 |
10, 16, 25 |
| DN6 |
0.1~0.6 |
0.06 tot 0.6 |
Draadverbinding/6.3 |
10, 16, 25 |
| DN10 |
0.2~1.2 |
0.15 ~ 1.5 |
Draadverbinding/6.3 |
10, 16, 25 |
| DN15 |
0.6~6 |
0.4 ~ 8 |
Draadverbinding/6.3 |
4.0, 6.3, 10, 16, 25 |
| Flankenverbinding/2.5 |
| DN20 |
0.8~8 |
0.45~9 |
Draadverbinding/6.3 |
4.0, 6.3, 10, 16, 25 |
| Flankenverbinding/2.5 |
| DN25 |
1 ~ 10 |
0.5 ~ 10 |
Draadverbinding/6.3 |
4.0, 6.3, 10, 16, 25 |
| Flankenverbinding/2.5 |
| DN32 |
1.5 ~ 15 |
0.8 ~ 15 |
Draadverbinding/6.3 |
4.0, 6.3, 10, 16, 25 |
| Flankenverbinding/2.5 |
| DN40 |
2 tot 20 |
1 ~ 20 |
Draadverbinding/6.3 |
4.0, 6.3, 10, 16, 25 |
| Flankenverbinding/2.5 |
| DN50 |
4 ~ 40 |
2 ~ 40 |
Flankenverbinding/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN65 |
7 ~ 70 |
4 ~ 70 |
Flankenverbinding/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN80 |
10 tot 100 |
5 tot 100 |
Flankenverbinding/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN100 |
20 tot 200 |
10 tot 200 |
Flankenverbinding/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN125 |
25 tot 250 |
13 tot 250 |
Flankenverbinding/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN 150 |
30 tot 300 |
15 tot 300 |
Flankenverbinding/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN200 |
80 tot 800 |
40 tot 800 |
Flankenverbinding/1.6 |
2.5, 4.0, 6.3, 10, 16 |
Afmeting
Grafiek 1 (DN4~DN10):"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur.
Grafiek2 (DN15~DN40):Grootte tekening van de draad verbonden stroomsensor.
Grafiek3 (DN4 tot en met DN10):Teken van de doorstromingssensor van de met de vloeistof verbonden turbine.
Installatiemethode van de sensor volgens verschillende specificaties, gebruik een draad of flensverbinding, de installatiemethode is weergegeven in figuur 1, 2, 3
Afmetingen van de installatie
| Diameter ((mm) |
L(mm) |
G |
K(mm) |
D ((mm) |
n ((gat) |
| 4 |
295 |
G1/2 |
|
|
|
| 6 |
330 |
G1/2 |
|
|
|
| 10 |
450 |
G1/2 |
|
|
|
| 15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
| 20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
| 25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
| 32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
| 40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
| 50 |
150 |
|
Φ125 |
Φ18 |
4 |
| 65 |
170 |
|
Φ145 |
Φ18 |
4 |
| 80 |
200 |
|
Φ160 |
Φ18 |
8 |
| 100 |
220 |
|
Φ180 |
Φ18 |
8 |
| 125 |
250 |
|
Φ210 |
Φ18 |
8 |
| 150 |
300 |
|
Φ240 |
Φ22 |
8 |
| 200 |
360 |
|
Φ295 |
Φ22 |
12 |
Informatie over bestellingen
| Model |
Opmerkingen |
| KTF |
|
|
|
|
|
|
|
|
| DN |
4 |
|
|
|
|
|
|
4 mm |
| 6 |
|
|
|
|
|
|
6 mm |
| 10 |
|
|
|
|
|
|
10 mm |
| 15 |
|
|
|
|
|
|
15 mm |
| 20 |
|
|
|
|
|
|
20 mm |
| 25 |
|
|
|
|
|
|
25 mm |
| 32 |
|
|
|
|
|
|
32 mm |
| 40 |
|
|
|
|
|
|
40 mm |
| 50 |
|
|
|
|
|
|
50 mm |
| 65 |
|
|
|
|
|
|
65 mm |
| 80 |
|
|
|
|
|
|
80 mm |
| 100 |
|
|
|
|
|
|
100 mm |
| 125 |
|
|
|
|
|
|
125 mm |
| 150 |
|
|
|
|
|
|
150 mm |
| 200 |
|
|
|
|
|
|
200 mm |
| Type |
N |
|
|
|
|
|
Sensortype: +12V of 24V vermogen, uitgang 3-draad systeem pulssignaal |
| Een |
|
|
|
|
|
Transmittertype: +24V vermogen, uitgang 2 draden 4-20 mA |
| B. |
|
|
|
|
|
Smart type: lithiumcel, lokale indicator, zonder signaaluitgang |
| C |
|
|
|
|
|
Smart type: +24V stroom, lokale indicator, 2 draden 4-20mA/puls uitgang |
| C1 |
|
|
|
|
|
Smart type: +24V stroom, lokale indicator, RS485 communicatie |
| |
|
|
|
|
|
Protocol |
| C2 |
|
|
|
|
|
Smart type: +24V stroom, lokale indicator, HART protocol |
| Precisiteit |
05 |
|
|
|
|
0.5 |
| 10 |
|
|
|
|
1.0 |
| 02 |
|
|
|
|
0.2 (bijzondere bestelling, lange levertijd) |
| Bereik |
W |
|
|
|
Verlengd meetbereik |
| S |
|
|
|
Standard meetbereik |
| Materiaal van het lichaam |
S |
|
|
304 SS |
| L |
|
|
316 (L) SS |
| Explosiebestendig |
N |
|
Niet ontploffingsbestendig |
| E |
|
Explosiebestendige, ExdIIBT6 |
| Bepaling van de druk |
N |
Normaal |
| H (x) |
Hoge druk |
