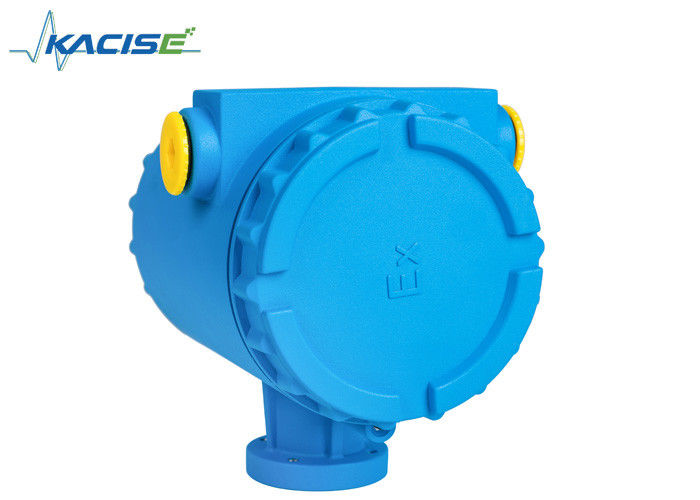

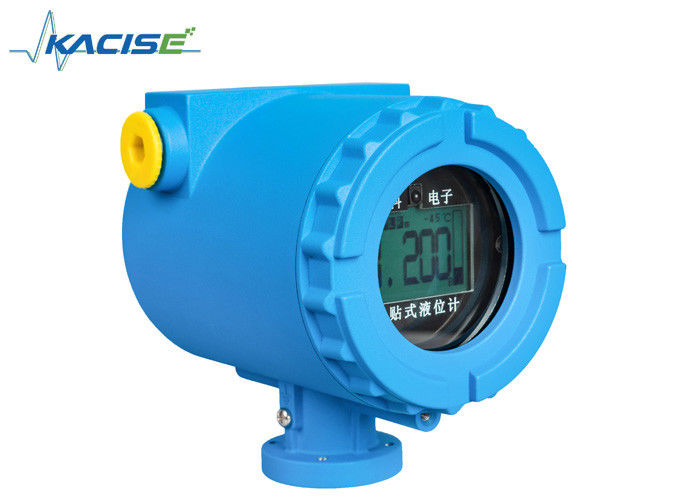

KXEUL01 Extern gemonteerde tanks Bewaking van het vloeistofniveau voor zeer corrosieve vloeistoffen
1 Werkingsbeginsel
Externe vloeistof hefboom sensor met sonar ranging principe, met behulp van de temperatuur integreren sensor om het sonarsignaal te verwerken. de sensor is geplakt in de buitenwand van de tank.Gebruik van het gepatenteerde algoritme om de hoogte van de vloeistof in de tank te berekenen en uit te voeren naar een afstandsbediening systeem (bijv..DCS) via (4-20) mA, HART, RS-485, Modbus.
Volgens de figuur rechts is de tijd die nodig is om het signaal van het vloeistofoppervlak te verzenden en te ontvangen.Signalen van de transducer worden in de processor gevoerd en vervolgens verwerkt door een gepatenteerd algoritme om de hoogte van de vloeistof te berekenen volgens de formule:
Snelle details
Plaats van oorsprong:
Shaanxi, China (vasteland)
Merknaam:
Kacise
Modelnummer:
KXEUL01
Gebruik:
Niveausensor
Theorie:
Ultrasone sensor
Uitvoer:
(4-20) mA, HART, RS-485, Modbus
Herhaalbaarheid fout:
± 5 mm
Vermogen:
24V DC±5% ((tweedraadsysteem))
Buitenmateriaal:
gegoten aluminium
Ingangsbescherming:
IP67
Explosiebestendige markering:
ExdmIICT6
Toepasselijke plaatsen:
alle explosieve gasatmosfeer behalve steenkoolmijnen
Omgevingstemperatuur voor het bedieningspaneel:
-40°F~+140°F
Omgevingstemperatuur voor ultrasone sonde:
-40°F~+212°F
Meting van de dikte van de tankwand:
max. 70 mm
Toeleveringsvermogen
Leveringskracht: 300 stuks per maand
Verpakking en levering
Verpakking
1 set in 1 doos met een afmeting van 770*290*200 (mm) of 600*290*200 (mm)
Haven
Lian yungang/Shanghai/Tianjin of andere haven op verzoek van de klant
Extern gemonteerde tanks Bewaking van het vloeistofniveau voor zeer corrosieve vloeistoffen
- Niet-destructieve installatie... geen boringen aan de tankwand... bevestig de sonde aan de tank met een magnetische zuiger, lijm of drager.speciaal voor tanks met giftige stoffenEen sterke corrosieve, alkalische vloeistof.
- De installatie verstoort het normale gebruik van de tank niet.
- Geen speciale eisen voor medium en tankmateriaal.
- Explosiebestendige.
- Toepasbaar in verschillende ingewikkelde omstandigheden.
- Zelfregelingstechnologie voor een stabiele prestatie
- Auto kalibratie.
- Sterk anti-interferentie vermogen.
Wat kan de geavanceerde technologieNiet-destructieve installatie- Geef ik je?
Dat is het.Veilig en gemakkelijkenBesparing van kosten.
U hoeft zich geen zorgen te maken of er hoge druk, giftige of sterk corrosieve vloeistof in de tank zit.
Parameters
| Herhalingsfout |
2 mm |
| Meetbare dikte van de tankwand |
Maximaal 50 mm |
| Tankmateriaal |
Staal, roestvrij staal, glas, niet-geschuimde kunststoffen en andere compacte stoffen
materialen.
|
| Meetsysteem |
Zuivere vloeistof, melkachtige vloeistof, suspensieve vloeistof |
| Omgevingstemperatuur: |
-4°F~140°F (de maximale temperatuur voor het type hoge temperatuur is 302°F) |
| Omgevingsvochtigheid |
15% tot 100% RH |
| Vermogen: |
DC 24V 0,05A |
| Signaaluitgang: |
Relais-uitgang |
| Relaiscapaciteit |
DC 30V 6A / AC 250V 6A |
| Diameter van het draadgat |
Φ8 mm (adaptie-kabeldiameter Φ6~8 mm) |
| Schelpenmateriaal |
Gegooid aluminium |
| Bescherming tegen binnendringen van schelpen |
IP65 |
| Explosiebestendige |
ExdmIICT6 |
| Toepasselijke locaties |
Explosieve gasatmosfeer, met uitzondering van steenkoolmijnen |
| Sensor (sonde) shell materiaal |
Roestvrij staal Sensor (sonde) shell materiaal: roestvrij staal |
| Standaard aansluiting |
G1/2 |
Toepassing
Onze vloeistofniveau controle / schakelaarheeft een zeer goede toepassing op olie of gevaarlijke chemicaliën.
Medium dat reeds is toegepast in:
| Vloeibare gassen |
Ethyleen |
Zoutzuur |
Stikstofzuur |
Zwavelzuur |
| Propyleen |
Aqua Carbolisata |
Eetbare olie |
Ruwe olie |
Verdunner van lak |
| Brokenwater |
Butadiene |
Chlorethyleen |
Lichte koolwaterstoffen |
Caustische soda-vloeistof |
| Methylamine |
|
Lichte olie |
Benzin |
C3 |
| Kerosine |
Xylol |
Oxaalzuur |
Oxirane |
* |
| Carbinol |
Etanol |
Dimethyl * |
Dimethyl * |
Diesel |
Toepasselijk voor verschillende soorten tanks, zoalsspiriële tank, staande tank en horizontale tank.
Vergelijking
Dus...Waarom?is onzeBeheersing van het vloeistofniveau/schakelaaris uw beste keuze in plaats van de traditionele niveaucontrole/schakelaar?
Laten we de vergelijking zien van onze niveauschakelaar en de traditionele:
|
Onze niveauschakelaar. |
Traditionele niveauschakelaar |
| Installatie |
Geen boren.
Gemakkelijk en veilig.
|
Het gaat om boren.
Ongemakkelijk.
|
|
reparatie, onderhoud of
vervanging van een nieuwe niveaumeter
|
Geen storingen bij normaal gebruik van de tank. |
Gebruikers moeten alle vloeistof in de tank loslaten en reinigen.
kan niet worden gebruikt gedurende dagen die
Dit kan leiden tot vertraging van het werk en grote verliezen.
|
Conclusie:Onzevloeistofgehalte
contro/ schakelaarHet heeft de absoluut onderscheidende en concurrerende
Voor de controle van de niveaus, met name voor de controle van gevaarlijke stoffen
vloeistof (giftig, sterk corrosief, zuur...) onder hoge druk en hermetisch afgesloten
De tank.
Verpakking en verzending
- Individuele verpakking
- Het product wordt tussen twee sponsen verpakt.
- Grootte: 600 mm*110 mm*290 mm
- Bruttogewicht: ongeveer 10 kg (gewicht varieert naargelang de lengte van de sonde-kabel)
