Plaats van herkomst:
China
Merknaam:
KACISE
Certificering:
CE
Modelnummer:
Mptd-5000

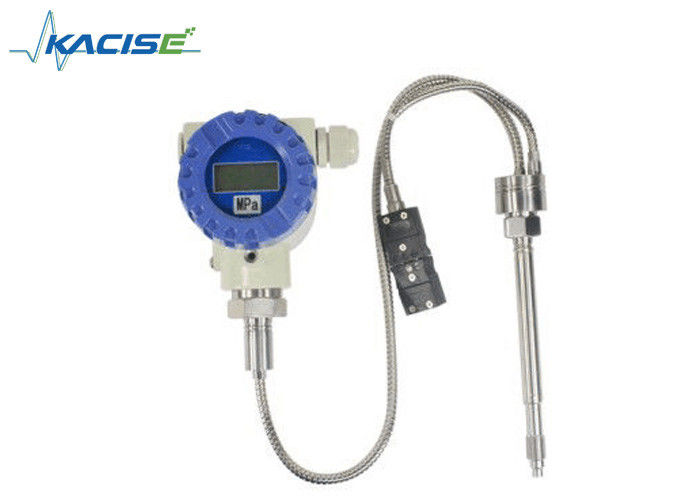

Rigid Stem Sanitair Smelt Pressure Transducer Niet giftig materiaal voor voedselverwerkingsapparatuur
Beschrijving
De GX MPTD-5000-serie Melt Pressure Transducer ((stijve stam & sanitaire) kan de druk en temperatuur in één punt meten, die op grote schaal kan worden gebruikt in medische & voedselprocesapparatuur.Het model 5000T is met thermocouple. Zero & span kan worden verstelbaar; met versterkt signaal kan worden verbonden met PLC. Het heeft de voordelen van hoge precisie en betrouwbare, goede kwaliteit, interne 80% kalibratie.
Kenmerken
Toepassing
Specificatie
Parameter | |
Bereik | 0...3,5 MPa tot 0...150 MPa |
Output | 3.33mV/V, 2.00mV/V |
Precisiteit | ±1,0% FS, ±1,5% FS |
Stroomvoorziening | 10VDC (6~12) VDC |
Herhaalbaarheid | ±0,2% FS |
Brugweerstand | 350 ohm±10% |
Overbelastingsdruk | 1.5 × FSO |
Interne kalibratie | 80%±1,0% |
Isolatieweerstand | 200MΩ @ 100Vdc |
Maximale diafragmatemperatuur | 200°C |
Membraanmateriaal | 15-5PH-gecoat roestvrij staal |
elektrische aansluiting | 5 pin, 6 pin |
Procesconnector | 1/2 ′′-20UNF, M14 × 1.5, M18×1.5 (ontwerp op klant)) |
Afmeting
MPTD-5000
MPTD-5000T
Aanwijzingen voor het bestellen
Model | Bereik ((balk) | Output | Schroefdraad | Elektrische aansluiting | Andere vereisten |
MPTD-5000 (T) | --- | --- | --- | --- | --- |
Voorbeeld: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN |
Voorzorgsmaatregelen voor de installatie
Installatie
Het diafragma van de sensor is het meest beschadigbare deel, laat de beschermende dop niet vallen voordat deze wordt geïnstalleerd.en in de installatie moet aandacht besteden aan de bescherming van het sensordiafragmaDe verwerking van de montagegaten dient te geschieden volgens de technische voorschriften van de grootte van de installatiegaten en de grootte van de tabel.om te voorkomen dat de installatie van het gat is niet standaard veroorzaakt de krassen het diafragma van de sensor en de impact van de sensor normaal werk.
Ontmanteling
Om ervoor te zorgen dat bij de installatie van het gat geen metaal of kunststof achterblijft, moeten alle sensoren van de machine worden verwijderd voordat de extruder wordt schoongemaakt.de sensor kan alleen worden verwijderd wanneer het polymeer in een warm gesmolten toestand is, verwijder en onmiddellijk met behulp van een zachte doek het diafragma van de sensorsonde afvegen.kan het installatiegat van het speciale reinigingsmiddel voorzien om het restmateriaal in het gat op te ruimen om de volgende installatie te vergemakkelijken.
Inrichting
Er moet voor worden gezorgd dat de apparatuur voldoende wordt verwarmd en dat er voldoende tijd voor het smelten is verstrekt voordat de apparatuur wordt gestart.om ervoor te zorgen dat alle materialen in het membraandeel van de sensor vóór het werk van de extrusie-machine in de smelttoestand zijn.
Plaats
De sonde van de sensor kan hoge temperaturen weerstaan, maar de temperatuur van de shell moet lager zijn dan 80°C, dus in het proces van installatie en gebruik,de gebruiker moet aandacht besteden aan de installatie van het deel van de sensorshell dat vastzit bij kamertemperatuurDe isolatie van de omhulsel en het hoogtemperatuurgebied is gunstig om de meetnauwkeurigheid en de levensduur van de sensor te verbeteren.
Overbelastingseffect
In het proces van de werkelijke drukregeling, bij voorkeur binnen de nominale druk, hoewel de sensor een bepaalde overbelastingcapaciteit heeft,maar de lange tijd overbelasting zal invloed hebben op de sensor meting nauwkeurigheid en levensduur.
Elektrische aansluiting
Bij de elektrische aansluiting moet de verbindingskabel voor het signaaluitgangssignaal van de zender afzonderlijk via de bedradingsslot worden aangesloten om verstoring van de scène te voorkomen.
Schematisch schema van de juiste en verkeerde grootte van het montagegat
Montagegat
Geplatte verzegeling | |||||
![]() |
D1 | M18 × 15 | M22×15 | G3/8 | G3/4 |
D2 | Φ10.2 | Φ16.1 | Φ10.2 | Φ18.3 | |
D3 | Φ15.5 | Φ20.1 | Φ14.5 | Φ24.2 | |
M | Φ19 | Φ23 | Φ17 | Φ28 | |
Een | 11 | 11 | 9 | 11 | |
B. | 13 | 13 | 10 | 14 | |
C | 40 | 25 | 25 | 40 | |
45° helling verzegeld | |||||
![]() |
D1 | M12x1.5 | M14x1.5 | 1/2-20UNF | M18x1.5 |
D2 | Φ8.1 | Φ8.1 | Φ8.1 | Φ10.2 | |
D3 | Φ10.8 | Φ12.5 | Φ11 | Φ15.5 | |
D4 | Φ13 | Φ15 | Φ14 | Φ19 | |
Een | 6 | 6 | 6 | 6 | |
B. | 9 | 9 | 9 | 11 | |
C | 16 | 16 | 16 | 20 |
Schematisch schema van de elektrische aansluiting
