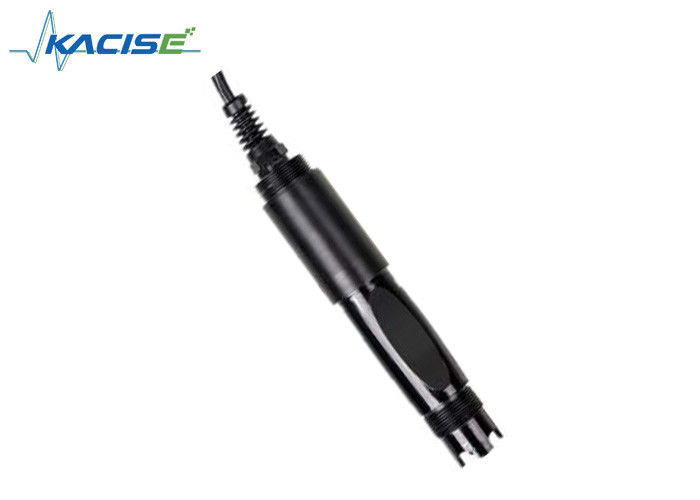

Corrosiebestendigheid Online pH-sensor met meetbereik 0 ̊14pH en RS-485-uitgang voor waterkwaliteitsbewaking

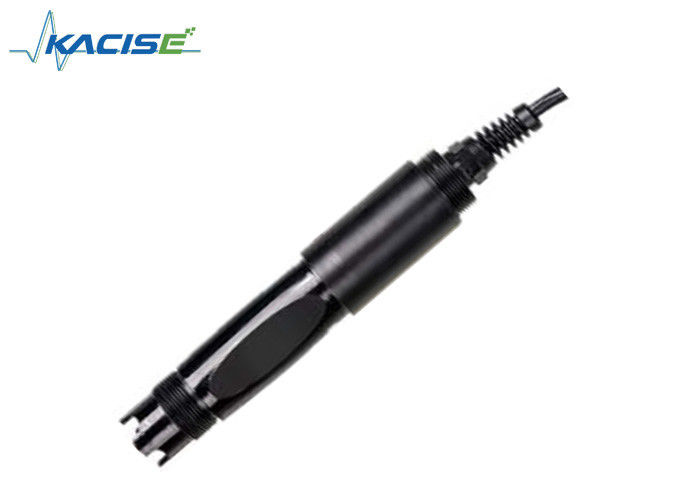

De KWS-700 online pH-sensor wordt gebruikt bij het monitoren van de waterkwaliteit in het milieu, zuur-/alkali-/zoutoplossing, chemisch reactieproces, industrieel productieproces en kan voldoen aan de eisen van online pH-meting voor de meeste industriële toepassingen.

• Signaaluitgang: RS-485 (Modbus/RTU-protocol).
• Handige aansluiting op apparatuur van derden, zoals PLC, DCS, industriële besturingscomputer, algemene controller, papierloos opname-instrument of touchscreen.
• Dubbele differentiële versterker met hoge impedantie, sterke anti-interferentie en snelle respons.
• De gepatenteerde pH-sonde, de interne referentieoplossing, sijpelt zeer langzaam uit de microporeuze zoutbrug onder een druk van minimaal 100 KPa (1 Bar), en de voorwaartse bloeding gaat meer dan 20 maanden door. Een dergelijk referentiesysteem is zeer stabiel en de levensduur van de elektrode wordt met een factor twee verlengd in vergelijking met conventionele industriële elektroden.
• Eenvoudig te installeren: 3/4 NPT-buisschroefdraad voor eenvoudige onderdompelbare installatie of installatie in leidingen en tanks.

Opmerking: De sensor mag niet ondersteboven of horizontaal worden geïnstalleerd, in ieder geval onder een hoek van 15 graden of meer.

1. Rode lijn - netsnoer (12 ~ 24V)
2. Zwarte lijn - aarde (GND)
3. Blauwe lijn - 485A
4. Witte lijn - 485B
5. Blote draad - afgeschermde draad

Nadat de bedrading is voltooid, moet deze vóór het inschakelen zorgvuldig worden gecontroleerd om onjuiste aansluitingen te voorkomen.

Kabelspecificatie: Aangezien de kabel lange tijd in water (inclusief zeewater) is ondergedompeld of aan de lucht is blootgesteld, heeft de kabel een zekere corrosieweerstand. De buitendiameter van de kabel is Φ6 mm en alle interfaces zijn waterdicht.

Bij het meten van de pH-sensor moet deze worden gereinigd in gedestilleerd water (of gedeïoniseerd water) en moet het filterpapier worden gebruikt om vocht te absorberen om te voorkomen dat onzuiverheden in de te testen vloeistof terechtkomen. 1/3 van de sensor moet in de te testen oplossing worden geplaatst.
De sensor moet worden gewassen wanneer deze niet wordt gebruikt, in een beschermhoes worden geplaatst met een kaliumchloride-oplossing van 3,5 mol/l, of de sensor moet in een container met een oplossing van 3,5 mol/l worden geplaatst.
kaliumchloride-oplossing.
Controleer of de terminal droog is. Als er vlekken op zitten, veeg het dan af met absolute alcohol en droog het. Vermijd langdurige onderdompeling in gedestilleerd water of eiwitoplossing en voorkom contact met siliconenvet. Bij een langere sensor kan de glasfilm doorschijnend worden of afzettingen vertonen, die kunnen worden gewassen met verdund zoutzuur en kunnen worden gespoeld met water. De sensor wordt lange tijd gebruikt. Wanneer er een meetfout optreedt, moet deze worden gekalibreerd met de meter voor kalibratie.
Wanneer de kalibratie en meting niet kunnen worden uitgevoerd terwijl de sensor op de bovenstaande manier wordt onderhouden en onderhouden, is de sensor defect. Vervang alstublieft
de sensor.

De werkelijke aflezing en standaard van het instrument hebben soms een fout van ±1 cijfer.

Let op: de sensor is in de fabriek gekalibreerd. Als de meetfout niet wordt overschreden, mag de kalibratie niet willekeurig zijn.

Gebruik 250 ml gedestilleerd water in een maatcilinder, giet het in een bekerglas, voeg een pakje kalibratiepoeder met pH=6,86 toe, roer gelijkmatig met een glazen staaf tot het poeder volledig is opgelost, configureer de oplossing met pH=6,86, plaats de sensor in de oplossing, wacht 3 ~ 5 minuten, nadat de waarde stabiel is, kijk of de weergegeven waarde 6,86 is. Als dit niet het geval is, moet u een nulkalibratie uitvoeren. Raadpleeg de bijlage voor kalibratie-instructies.

Voor zure oplossing: Neem 250 ml gedestilleerd water in een maatcilinder, giet het in een bekerglas, voeg een pakje kalibratiepoeder met pH=4,00 toe, roer gelijkmatig met een glazen staaf tot het poeder volledig is opgelost en configureer de oplossing met een topH=4,00; Wacht 3 tot 5 minuten in de oplossing. Nadat de waarde stabiel is, controleert u of de waarde 4.00 is. Als dit niet het geval is, is hellingkalibratie vereist. Raadpleeg de bijlage voor de kalibratie-instructies.

Voor een alkalische oplossing: Neem 250 ml gedestilleerd water in een maatcilinder, giet het in een bekerglas, voeg een pakje kalibratiepoeder met pH=9,18 toe, roer gelijkmatig met een glazen staaf tot het poeder volledig is opgelost en configureer de oplossing op pH=9,18; Wacht 3 tot 5 minuten in de oplossing. Nadat de waarde stabiel is, kijkt u of het display 9,18 is. Als dit niet het geval is, is hellingkalibratie vereist. Raadpleeg de bijlage voor de kalibratie-instructies.

Kwaliteitsinspectieafdelingen hebben gestandaardiseerde inspectieprocedures, met geavanceerde detectieapparatuur en -instrumenten, en in strikte overeenstemming met de testprocedures voor producten die een verouderingstest van 72 uur ondergaan, een stabiliteitstest en niet een fabriek van ondermaatse producten.

De ontvangende partij retourneert de productbatch direct met een uitvalpercentage van 2% en alle gemaakte kosten zijn voor rekening van de leverancier. De referentienorm verwijst naar de door de leverancier verstrekte productbeschrijving.

Garandeer de hoeveelheid goederen en de snelheid van verzending.

Het bedrijf biedt lokale after-sales service binnen een jaar na de verkoopdatum, maar omvat geen schade veroorzaakt door oneigenlijk gebruik. Als reparatie of aanpassing nodig is, stuur het dan terug, maar de verzendkosten moeten verwaand zijn. Als er onderweg schade ontstaat, repareert het bedrijf de schade aan het instrument gratis.

Het standaarddataformaat voor Modbus-communicatie is: 9600, n, 8, 1 (baudsnelheid 9600bps, 1 startbit, 8 databits, geen pariteit, 1 stopbit).

Parameters zoals baudrate kunnen worden aangepast.

1. Gegevensinstructieframe lezen

06 03 xx xx xx xx xx xx

Adres Functiecode Registeradres Aantal registers CRC-controlecode (low byte eerst)

2. Gegevensresponsframe lezen

06 03 xx xx...... xx xx xx

Adres Functiecode Bytes Antwoordgegevens CRC-controlecode (low byte eerst)

3. Gegevensinstructieframe schrijven

06 06 xx xx xx xx xx xx

Adres Functiecode Registeradres Gegevens schrijven CRC-controlecode (low byte eerst)

4. Gegevensantwoordframe schrijven (hetzelfde gegevensopdrachtframe)

06 06 xx xx xx xx xx xx

Adres Functiecode Registeradres Gegevens schrijven CRC-controlecode (low byte eerst)

Opmerking:

1. Modbus-registeradres volgens het protocol dat is gedefinieerd met het registertype registerstartadres (16 hex vertegenwoordigt het feitelijke startadresregister tussen haakjes).
2. Bij het wijzigen van het sensoradres is het sensoradres in het retourcommando het gewijzigde nieuwe adres.
3. De gegevensdefinitie die de gemeten waarde retourneert bij het lezen van gegevens:

xx xx xx xx xx xx xx xx

2-byte meting 2 bytes meting 2 bytes temperatuurwaarde 2 bytes temperatuurschaal

Waardeschaalnummer

Het gegevenstype is standaard: double-byte integer, high byte eerst; andere zijn optioneel als drijvende-kommatypen.

Functie: Verkrijg de pH en temperatuur van de meetsonde; de eenheid van pH is pH; de eenheid van temperatuur is °C.

Aanvraagkader: 06 03 00 00 00 04 45 BE ;

Reactieframe: 06 03 08 00 62 00 02 01 01 00 01 24 59

Voorbeeld van lezen:

pH: 00 62 geeft de hexadecimale pH-waarde aan, 00 02 geeft aan dat de pH-waarde 2 decimalen heeft en wordt omgezet naar een decimale waarde van 0,98.

Temperatuurwaarde: 01 01 geeft de hexadecimale leestemperatuurwaarde aan, 00 01 geeft aan dat de temperatuurwaarde 1 decimaal heeft en wordt omgezet naar een decimale waarde van 25,7

Functie: Stel de pH-nul-kalibratiewaarde van de elektrode in. De nulwaarde is gebaseerd op de pH-norm van 6,86. De voorbeelden zijn als volgt;

Aanvraagframe: 06 06 10 00 00 00 8C BD

Reactieframe: 06 06 10 00 00 00 8C BD Hellingkalibratie
Functie: Stel de kalibratiewaarde van de pH-helling van de elektrode in; de hellingskalibratie is verdeeld in kalibratie op het hoogste punt en op het laagste punt, en de alkalische oplossing wordt gemeten op het hoge punt; de zure oplossing wordt gemeten op het laagste punt, waar de standaardoplossing hier hoog is. punt 9.18pH, lage 4.00pH standaardoplossing van de kalibratiereferentie, voorbeelden zijn als volgt:

High point standaardoplossing 9.18 pH-kalibratie: Verzoekframe: 06 06 10 04 00 00 CD 7C
Reactieframe: 06 06 10 04 00 00 CD 7C Lage standaardoplossing 4,00 pH-kalibratie: Verzoekframe: 06 06 10 02 00 00 2D 7D
Reactieframe: 06 06 10 02 00 00 2D 7D

Rol: stel het MODBUS-apparaatadres van de elektrode in; Wijzig het apparaatadres 06 in 01. Het voorbeeld is als volgt Verzoekframe: 06 06 20 02 00 01 E3 BD
Reactieframe: 06 06 20 02 00 01 E3 BD

Als de sensor de hostopdracht niet correct uitvoert, retourneert deze de volgende formaatinformatie:

a) CODE: 01 – functiecodefout

03 – gegevens zijn onjuist

b) COM: Functiecode ontvangen
