Groothandel Hoogwaardige hoge nauwkeurigheid Hoogdruktoepassing Coriolis massa-stroommeter
Productbeschrijving
De KMF-serie Coriolis-massa-stroommeter meet rechtstreeks de "massa" van het medium met een hoge nauwkeurigheid op basis van het Coriolis-principe (Coriolis-kracht).De nauwkeurigheid zou niet worden beïnvloed door factoren zoals de temperatuurDe Coriolis-massa-stroommeter bestaat uit twee delen: de sensor en de zender.De Corioils massa-stroommeter is ontworpen en geproduceerd op basis van de nationale norm voor explosie-bestendige normenDe explosiebestendige standaard is Ex d ib IIC T5 Gb.
Metingsbeginselen

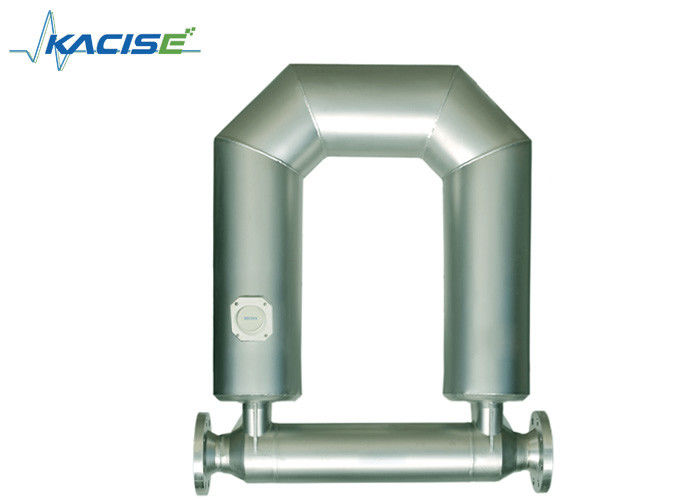

De structuur van de Coriolis massa-stroommeter bestond uit een paar gebogen buizen.
Een nieuwe kracht Coriolis-kracht zou verschijnen wanneer aan twee voorwaarden werd voldaan: (1) trillen met normale frequentie in een paar gebogen buizen, (2) vloeistof die in buizen stroomt.Deze kracht werd geproduceerd bij synthese van trillende kracht en stromende kracht door vloeistof in buizenTwee verplaatsingssensoren aan de zijkanten van de buizen detecteren de kracht en geven elektrische signalen.rechtstreeks geproduceerde massa-stroom.
Parameters
| Module |
DN |
Metingsterrein |
Werkdruk (MPa) |
Type aansluiting ((mm) |
| KMF-1-1AB |
1.5 |
0 ¢ 4 ¢ kg/uur |
0 ¢ 4 |
Lasverbindingen Φ6×1.5 |
| KMF-1-1A |
3 |
0 ̊40 ̊ (kg/h) |
0 ¢ 4 |
Lasverbindingen Φ6×1.5 |
| KMF-1-1B |
6 |
0 ̊100 ̊ (kg/uur) |
0 ¢ 4 |
Lasverbindingen Φ10×2 |
| KMF-1-2A |
8 |
0 ¢200 (kg/uur) |
0 ¢ 4 |
Lasverbindingen Φ10×1 |
| KMF-1-3A |
10 |
0 ¢ 500 (kg/uur) |
0 ¢ 4 |
Flanke DN10 |
| KMF-1-3B |
15 |
0 ‰ 1000 ((kg/h) |
0 ¢ 4 |
Flanke DN15 |
| KMF-1-4 |
20 |
0 ¥ 3000 ((kg/h) |
0 ¢ 4 |
Flanke DN20 |
| KMF-1-5A |
25 |
010 ((T/h) |
0 ¢ 4 |
Flanke DN25 |
| KMF-1-5B |
40 |
020 ((T/h) |
0 ¢ 4 |
Flanke DN40 |
| KMF-1-6A |
50 |
030 (t/h) |
0 ¢ 4 |
Flanke DN50 |
| KMF-1-6AB |
65 |
0 ¢50 (t/h) |
0 ¢ 4 |
Flanke DN65 |
| KMF-1-6B |
80 |
0 ¢ 100 t/h |
0 ¢ 2.5 |
Flanke DN80 |
| KMF-1-6C |
100 |
0 ¢ 150 t/h |
0 ¢ 2.5 |
Flanke DN100 |
| KMF-1-6CD |
125 |
0 ¢200 (t/h) |
0 ¢ 2.5 |
Flanke DN125 |
| KMF-1-6D |
150 |
0 ¢ 400 t/h |
0 ¢ 2.5 |
Flanke DN150 |
| KMF-1-6E |
200 |
0 ¢500 (t/h) |
0 ¢ 2.5 |
Flanke DN200 |
Toepassing
De KMF Coriolis-stroommeterfamilie meet in vrijwel alle toepassingen zonder speciale kalibratie de directe massa-stroom van vloeistoffen en gassen.en onze innovatieve technologieën stelt ons in staat een breed scala aan branchespecifieke producten en diensten te leveren en de expertise om ze voor u te gebruiken.
- Alternatieve energie
- Olie en gas
- Chemische producten
- Voedsel en dranken
- Industriële energie
- Levenswetenschappen
- Marinier
- Metalen en mijnbouw
- Kracht
- Pulp & Paper
- Raffinage
- Water en afvalwater
- Andere
Deeltjes
- Verkorte vultijd met hogere doorstromingskapaciteit
- Compact ontwerp zonder bewegende onderdelen, zonder speciale montage en zonder stroomconditionering
- Snelle levering en wereldwijde ondersteuning
Instrumentenkeuze
| Code.kmf-1-Productenstroommeter selectie |
|
Code |
DN/metingsbereik |
|
1A |
Diameter: 3 mm, 0-40 kg/h |
|
1B |
Diameter:6 mm,0-100 kg/h |
|
2A |
Diameter:8mm,0-200kg/h |
|
3A |
Diameter:10mm,0-5000kg/h |
|
3B |
Diameter:15 mm,0-1000 kg/h |
|
4 |
Diameter:20mm,0-3000kg/h |
|
5A |
Diameter:25 mm, 0-10th/h |
|
5B |
Diameter: 40 mm, 0-20th/h |
|
6A |
Diameter: 50 mm, 0-30 th/h |
|
6AB |
Diameter: 65 mm, 0-50th/h |
|
6B |
Diameter: 80 mm, 0-100th/h |
|
6C |
Diameter:100 mm,0-150 th/h |
|
6CD |
Diameter: 125 mm, 0-200th/h |
|
6D |
Diameter:150 mm, 0-500th/h |
|
6E |
Diameter:200 mm, 0-800th/h |
|
6F |
Diameter: 250 mm, 0-1000e/h |
|
|
Uitgang van de codezender |
|
|
Een |
4-20mA ((Onmiddellijke stroom of dichtheid is optioneel);0-10Khz ((Onmiddellijke stroompulssignaal);RS485 Modbus RTU; HART |
|
|
|
Codezender behuizing |
|
|
|
B. |
Gegooid aluminium-geallieerde schelp Bedradingsgat afmetingen:M20*1.5 |
|
|
|
|
Code Drukbepaling |
|
|
|
|
16 |
1.6Mpa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
xx |
Speciale aanpassing: met behulp van deze brief om de aanpassing te vragen, informeer de drukclassificatie |
|
|
|
|
|
Code Temperatuurbepaling |
|
|
|
|
|
Een |
-50 ∼150°C |
|
|
|
|
|
B. |
-50°C tot 250°C |
|
|
|
|
|
C |
-50°C tot 350°C |
|
|
|
|
|
D |
-200°C tot 150°C |
|
|
|
|
|
|
Code nauwkeurigheid |
|
|
|
|
|
|
N |
0.20% |
|
|
|
|
|
|
M |
0.15% |
|
|
|
|
|
|
H |
0.10% |
|
|
|
|
|
|
|
Code Drukverbinding |
|
|
|
|
|
|
|
F |
Standaard flenzen GB/T 9123.1-2000 ANSI Sweishalsflenzen-ANSI B16.5 |
|
|
|
|
|
|
|
W |
Gezondheidstype |
|
|
|
|
|
|
|
L |
met een breedte van niet meer dan 50 mm |
|
|
|
|
|
|
|
T |
Aanpassing |
|
|
|
|
|
|
|
|
Certificaat van codeinspectie |
|
|
|
|
|
|
|
|
F |
Fabrieksnorm:fabriekstestcertificaat |
|
|
|
|
|
|
|
|
Ik... |
GB:certificaat van verificatie door derden |
|
|
|
|
|
|
|
|
|
Codemateriaal |
|
|
|
|
|
|
|
|
|
Een |
Metingsbuis: 316L |
|
|
|
|
|
|
|
|
|
C |
Metingsbuis:Hastellov |
|
|
|
|
|
|
|
|
|
F |
Metingsbuis:inwendige wandsproei PTFE ((voor grote diameter) |
|
|
|
|
|
|
|
|
|
T |
Speciale aanpassing: gebruik deze brief om de aanpassing aan te vragen. |
|
|
|
|
|
|
|
|
|
|
Codezender |
|
|
|
|
|
|
|
|
|
|
Een |
Geïntegreerd type |
|
|
|
|
|
|
|
|
|
|
B(XX) |
Split type ((kabellengte), met beugel |
|
|
|
|
|
|
|
|
|
|
|
Code Explosiebestendige markering |
|
|
|
|
|
|
|
|
|
|
|
Een |
EXD II CT5Gb |
| kmf-1- |
3b ((0 ‰ 800 kg/uur) |
Een |
B. |
40 |
Een |
N |
F |
F |
Een |
B(10) |
Een |
Typische Ordes-informatie |
Toepassingsbereik
Onze producten worden op grote schaal gebruikt in de olie-, chemische, metallurgische, elektriciteits-, voedings-, farmaceutische, milieubescherming en energie velden.en de uitvoer in sommige landen.
Onze dienst
1. V: Mag ik mijn eigen logo op het product zetten?
A: Natuurlijk. Het logo kan op de behuizing worden afgedrukt, en de naam van het bedrijf kan op de naamplaat worden gegraveerd.
2V: Hoe zit het met de kwaliteitscontrole?
A: Alle producten worden drie keer getest voordat ze worden verpakt.
3Vraag: Mag ik een proefbevel geven, bijvoorbeeld 1 pc?
A: Natuurlijk, proefbestelling is aanvaardbaar. In het algemeen hebben we gemeenschappelijke modellen in voorraad. Monsters worden binnen 1 week verzonden, nadat de betaling is ontvangen.
4. Q: Kun je ontwerpen volgens mijn vereisten?
A: Natuurlijk, ons team zal ontwerpen voor u, om onze voedselkwaliteit buis coriolis massa flow meter perfect te laten werken aan uw einde.
Detail van de levering
7 werkdagen snelle levering. / Expressbedrijf: DHL.
