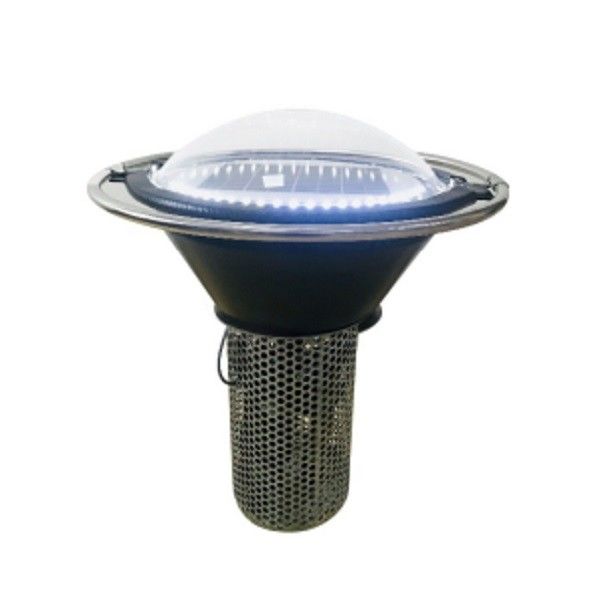

KBU601 Waterkwaliteitsbewakingsboei met RTU-protocol PMMA-top en aluminiumlegeringsbodem voor precisie-sensoren

Een geïntegreerd monitorings- en gegevensverwervingssysteem, gegevensverwerking, draadloze data-afstandsoverdracht, mobiele telefoon-app,de computersystemen van het PC-platform en andere functies die zijn geïntegreerd met het anker in een van de boeien voor de monitoring van de waterkwaliteit.

1. Milieubewaking van de kwaliteit van rivieren, meren en ander oppervlaktewater
2. Monitoring van de waterkwaliteit van waterbronnen

Een korte beschrijving van de samenstelling, het uiterlijk en de functie van het waterkwaliteitsbewakingssysteem KBU601 van de afnemer, en die in de binnenlandse zaak is geciteerd.

Het bedrijf introduceerde de KBU601 meervoudige parameter waterkwaliteitsbewakingsboeien, KBU601 kan een verscheidenheid aan gelijktijdige metingen van waterkwaliteitsparameters bereiken, waaronder opgeloste zuurstof,pH, ORP, geleidbaarheid en troebelheid, hostcomputer DT-200 via busverwerving en verwerking van meetgegevens via RS-485 (Modbus / RTU-protocol),en vervolgens verzonden door de draadloze module naar een externe server, kan de gebruiker real-time monitoringgegevens verkrijgen.

Het systeem van de boei als dragersysteem is waterkwaliteitsbewakingsinstrumenten en chemische analyse sensoren integreren een verscheidenheid aan water, gecombineerd met moderne gegevensverwerving en verwerking,gegevenscommunicatietechnologie, boeienontwerp en -productietechnologie, om de monitoring van de milieukwaliteit van het water te automatiseren, een netwerk van effectieve technische middelen voor online monitoring.

1. Precieze sensoren.
2. Een laag vermogen ontworpen om effectief te voorkomen dat een kortsluiting of externe interferentie schade toebrengt, waardoor het systeem instort.
3. Bewaking van het milieu: plaatselijke omstandigheden, directe detectie van de gespecificeerde kwaliteitsvereisten van de gespecificeerde diepte van het water, om ervoor te zorgen dat het watermonster en realtime weergave.
4. Installatie: rechtstreeks in de installatie, vaste bevestiging.vermindering van de lopende onderhouds- en reparatiekosten.
5. Monitoringsgegevens: met behulp van precisie-sensoren kunnen in realtime de opgeloste zuurstof, troebelheid, pH, geleidbaarheid, temperatuur enzovoort worden gemonitord.de volgende parameters kunnen worden uitgebreid
6. Gegevensoverdracht: techniek voor de monitoring van de waterkwaliteit in zeer korte tijd;de door GPRS verzamelde bewakingspunten (optioneel NB-IOT) Aan de klant geüpload om de tijdigheid en de geldigheid van de gegevens te waarborgenIn vergelijking met de traditionele handmatige bemonsteringsmonitoring vereenvoudigt de monitoring niet alleen de omslaggevende procedures, maar bespaart ook tijd.
7. Monitoring en vroegtijdige waarschuwing: P via de systeem-CA-terminal of de mobiele telefoon-PP-client kan de gebruiker de beveiligingsparameters in het gemonitorde bereik instellen,Zodra de sensor de voorkant detecteert dan ergens veilig bereik van de waterkwaliteitsparameters, zal het systeem een waarschuwing sturen om de gebruiker op de hoogte te stellen, zodat tijdig een goede monitoring van de waterkwaliteit kan worden gewaarborgd.
8. Het systeem genereert automatisch een gegevenstabel, waardoor de gebruiker de veranderingen in de waterkwaliteit intuïtief kan begrijpen.Verzamelde gegevens kunnen op elk moment worden opgeslagen om historische gegevens te bekijken.

KBU601 waterkwaliteitsbewakingsgegevens die zijn verzameld door de boei-systeem- (sensor) -eenheid, een stroomvoorzieningseenheid, een gegevensverwerkings-eenheid, een gegevensoverdrachtseenheid en de ankereenheid Boei-carrosseriecompositie.

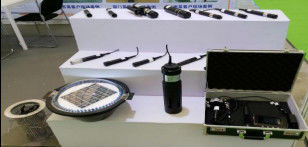

6.1 Verzamelen van gegevens (sensor)

KMPW601A / B Online meerdere parametersensor - Zelfreinigend. - Het kan worden uitgerust met maximaal 4 conventionele sensor metingen slechts 5 parameter (Meetsbare DO ((fluorescentie), elektrische geleidbaarheid, PH, troebelheid, temperatuur) - Signaluitgang: RS485 (modbus / RTU) - Optioneel kabellengte - Beschermingsklasse IP68
KFDO601 Geïntegreerde fluorescentiezuurstofsensor - Fluorescentie-elektrode - 0-20 mg/l, 0-200% verzadiging - nauwkeurigheid: gemeten waarde ± 2%, of ± 0,3 mg/l, afhankelijk van welke waarde groter is - Signaluitgang: RS485 (modbus / RTU) - Optioneel kabellengte - Beschermingsklasse IP68
KNN601 Ammoniaksensor - High-range versie (gemeten ammoniumstikstof ionen NH4 +) (Ion-selectieve elektrode methode, geneesmiddelvrij) - 0-100 mg/l NH4-N - nauwkeurigheid: gemeten waarde ± 5%, of ± 0,3 mg/l, afhankelijk van welke waarde groter is - Ingebouwde temperatuurcompensatie - Signaluitgang: RS485 (modbus / RTU) - Optioneel kabellengte - Beschermingsklasse IP68
KPH601 Online PH-sensor - Industriestandaard PH-elektrode - 0-14PH, ingebouwde temperatuurcompensatie - nauwkeurigheid: ± 0.02PH-signaaluitgang: RS485 (modbus / RTU) - Optioneel kabellengte - Beschermingsklasse IP68
KOP601 Online ORP-sensor - Industriestandaard ORP-elektrode - -1500-1500 mV-nauwkeurigheid: ± 3 mV-signaaluitgang: RS485 (modbus / RTU) - Optioneel kabellengte - Beschermingsklasse IP68
KEC601 Online geleidingssensor - 0-5000uS / cm (conventioneel) - 0-400 mS / cm ((elektromagnetische elektrode, onderhoudsvrij) - nauwkeurigheid: ± 1,5% FS-signaaluitgang: RS485 (modbus / RTU) - Optioneel kabellengte - Beschermingsklasse IP68
KSA601 Online zoutgehalte sensor - 0-70 PSU ((elektromagnetische elektrode, onderhoudsvrij) - nauwkeurigheid: ± 1,5% FS-signaaluitgang: RS485 (modbus / RTU) - Optioneel kabellengte - Beschermingsklasse IP68
KTU601 Online troebelheidssensor - 0-1000 NTU-nauwkeurigheid: ±3% van de gemeten waarde of ±0,3 NTU, afhankelijk van welke waarde groter is - Signaaluitgang: RS485 (Modbus) - Kabellengte optioneel - Beschermingsklasse IP68
KRC601 online geïntegreerde restchloorsensor - 0-10 ppm - nauwkeurigheid: ± 1% of 0,05 mg/l - signaaluitgang: RS485 (Modbus) - Kabellengte optioneel - Beschermingsklasse IP68
KCD602 online COD-sensor (UV-spectroscopie, vrij van chemicaliën) - Bereik: 0-100 mg/l - nauwkeurigheid: ±5% F.S. - signaaluitgang: RS485 (Modbus/RTU) - Kabellengte optioneel - Beschermingsklasse IP68
KCA601 geïntegreerde chlorofyl A sensor - 0-400 μg/l-nauwkeurigheid: ±3% F.S.-signaaluitgang: RS485 (Modbus) - kabellengte optioneel - Beschermingsklasse IP68
KBG601 geïntegreerde blauwgroene algensensor - 100-300.000 cellen/ml - nauwkeurigheid: ± 5% van het signaalniveau van 1 ppb rhodamine WT-kleurstof - signaaluitgang: RS485 (Mod bus) - Kabellengte optioneel - Beschermingsklasse IP68
KSC601 geïntegreerde slibconcentratiesensor -0,01-20000 mg/l, 0,01-45000 mg/l , 0,01-120000 mg / L - nauwkeurigheid: minder dan ± 5% van de gemeten waarde (afhankelijk van de slibhomogeniteit) - Signaaluitgang: RS485 (Modbus) - Kabellengte optioneel - Beschermingsklasse IP68
KHL601 hydrostatische niveausensor - bereik 0 tot 100 m - nauwkeurigheid: ±1,5% F.S.-signaaluitgang: RS485 (Modbus/RTU) - kabellengte facultatief - beschermingsniveau IP68

6.4 Verankeringseenheid

Het boeiensysteem gebruikt een onderkant anker bevestigingsmethode om het anker bevestigings touw te bevestigen aan de bodem van de boei in overeenstemming met de waterdiepte en het overtollige touw aan de oever te bevestigen.

Figuur 5: Verankeringseenheid
