1.Application milieu

Drinkwater/oppervlaktewater/diverse watervoorzieningen/industriële waterbehandeling

2.Feature

• Signaaloutput: Rs-485 (Modbus/RTU-protocol)
• Geschikt om met PLC, DCS, Industriële Controlecomputer, Algemeen Controlemechanisme, paperless opnameinstrument of touch screen en ander derdemateriaal te verbinden.

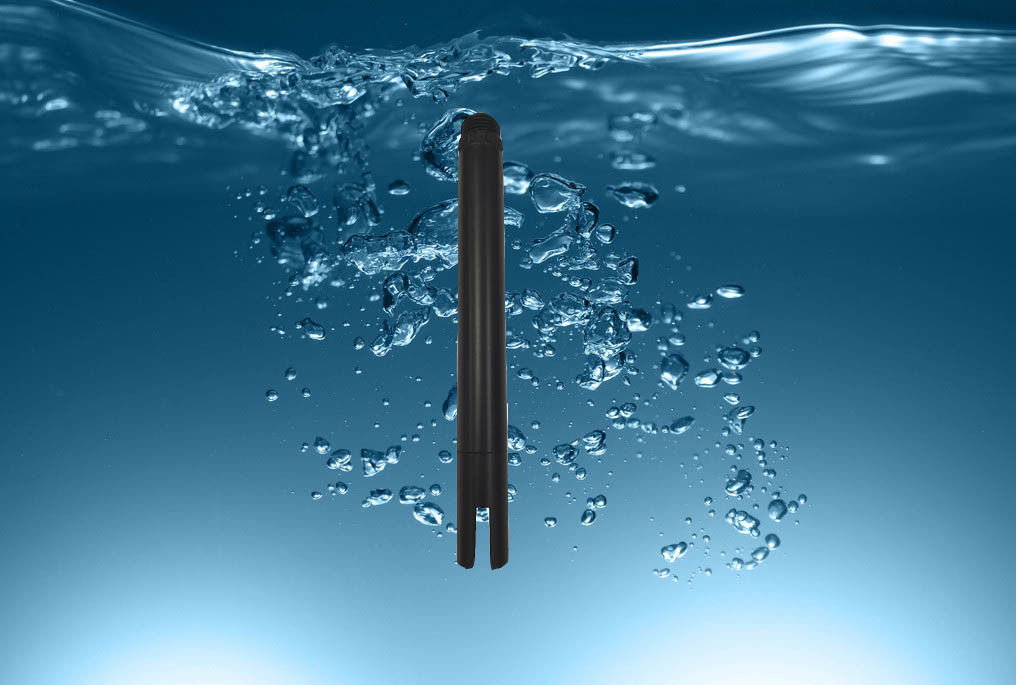

• Gemakkelijk te installeren: ondergedompelde installatie.
• Ip68, insluitingsniveau.

3.Technical specificaties

4.Dimensional tekening

5.Installation en Elektroverbinding

5.1 installeert

Nota: Minstens 2 cm vanaf de bodem en de zijgevels van de container tijdens installatie en het testen.

5.2 elektroverbinding

De kabel is een 4 kern verdraaide paar beschermde die draad in lijnopeenvolging wordt bepaald:

Rode draad -- machtskoord (12V-24VDC)

Zwarte lijn (GND)

Blue Line -- 485a

Witte lijn -- 485b

Vóór elektrificatie, zou de bedradingsopeenvolging zorgvuldig moeten worden gecontroleerd om onnodige die verliezen te vermijden door bedradingsfouten worden veroorzaakt.

Bedradingsinstructies: Beschouw als de kabel onderdompeling op lange termijn in water (met inbegrip van zeewater) of blootgesteld aan lucht, wordt al bedrading vereist om waterdichte behandeling te doen, zou de klantenkabel een bepaalde anticorrosieve capaciteit moeten hebben.

6.Maintenance

6.1 gebruik en Onderhoud

De regelmatige elektrode moet periodiek worden schoongemaakt en worden gekalibreerd, en de onderhoudscyclus wordt beslist door de klant volgens zijn eigen arbeidsvoorwaarde. Conventionele elektroden reinigingsmethode: met een zachte borstel om de gehechtheid (zorg vermijden krassend de elektrodenoppervlakte) te verwijderen, en dan met gedistilleerd water, na de kaliberbepalingsverrichting schoon te maken.

Reinigingsmethode van aanleidinggevende elektrode:

De aanleidinggevende elektrode is fundamenteel onderhoud-vrij; shell van verontreiniging of het milde schrapen beïnvloedt zijn normaal werk niet.

Als het schoonmaken, met een zacht borstel of een schuurpapier om de gehechtheid te verwijderen, en toen gebruik het gedistilleerde water schoonmaken, na de kaliberbepalingsverrichting.

Omdat inductantietype de elektrode vaak omhoog in gemakkelijk aan schaal of vuil milieu werkt, kan schoonmaken aangewezen zijn om de kracht te verhogen. Een minder belangrijke kras op de elektrodenoppervlakte beïnvloedt niet de normale bedrijfsvoering van de elektrode, maar vermijdt doordringend elektrodenshell.

6.2 kaliberbepaling

a) Nul Kaliberbepaling

Spoel de sensor met gedistilleerd water en voer de vloeistof met filtreerpapier af. De sensor wordt aangesloten aan de voeding en in de lucht ongeveer 3 minuten verticaal geplaatst. Nadat de numerieke waarde stabiel is, wordt nul kaliberbepaling uitgevoerd. De kaliberbepalingsinstructies zijn gedetailleerd in het bijlage.

b) hellingskaliberbepaling

Plaats verticaal de elektrode in de standaardoplossing (de volledige waaier van 20%) en merk op dat de helling van de elektrode minstens 2 cm van de bodem en de zijgevels van de container gekalibreerd is. De kaliberbepalingsinstructies zijn gedetailleerd in het bijlage.

7. Kwaliteit en de Dienst

7.1 kwaliteitsborging

De kwaliteitscontroleafdelingen hebben inspectieprocedures gestandaardiseerd, met geavanceerd en het testen materiaal en middelen, en in strikte overeenstemming met de regels van inspectie, 72 uur het verouderen van producten geperfectioneerd om experimenten, stabiliteitsexperimenten te doen, laten geen ongeschikte productfabriek.

De ontvanger zal de partij van het product met 2%-nonconformiteitstarief terugkeren, en al kosten zullen door de leverancier worden gedragen. De norm van overweging verwijst naar de productomschrijving door de leverancier wordt verstrekt die.

Waarborg de hoeveelheid en de snelheid van levering.

7,2 Vervangstukken

Dit product omvat:

1 sensor

1 exemplaar van instructiehandboek

Certificaat 1

(Facultatieve) kaliberbepalingsvloeistof

7.3 de Verplichting van de naverkoopdienst

Ons bedrijf verleent de naverkoopdienst één die jaar vanaf de datum van verkoop, maar omvat geen schade door ongepast gebruik wordt veroorzaakt. Als de reparatie of de aanpassing nodig zijn, rugkeren gelieve het op uw eigen kosten te, zal het bedrijf de schade van het instrument kosteloos herstellen.
