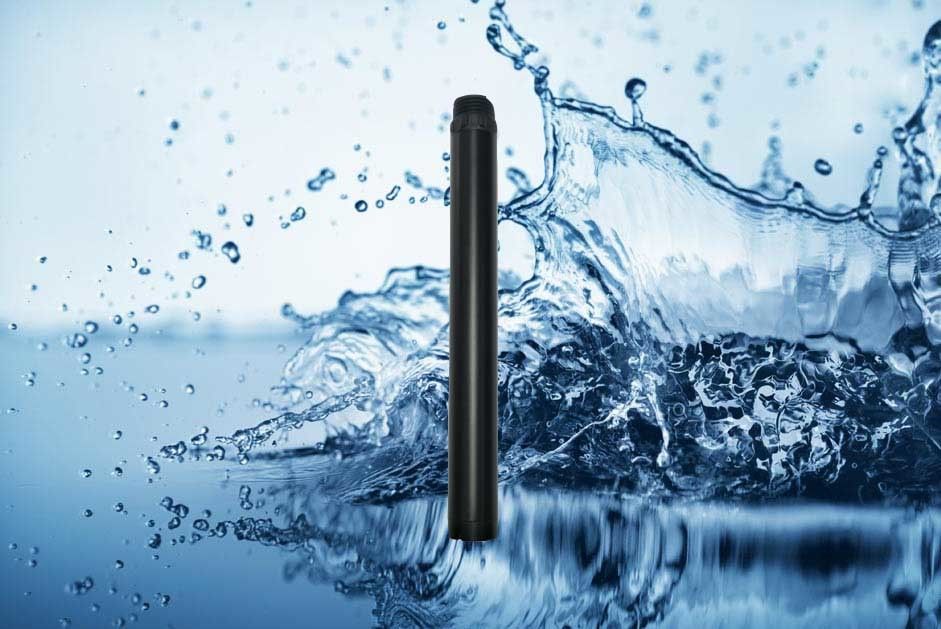

KTU310 online Troebelheidssensor 90 ° de Vezelstructuur van het Hoek Verspreidende Principe, Sterke Anti-Interference Capaciteit

1.Principle

KTU310 integreerde online turbidimeter wordt ontworpen en wordt gemaakt door het principe van verspreidende lichte turbidimeter. Wanneer een lichtstraal een watersteekproef ingaat, wordt het licht verspreid door het troebelheidsmateriaal in de watersteekproef. De troebelheid in de watersteekproef kan worden berekend door de intensiteit van het verspreide licht in de verticale richting van het inherente licht te meten en vergelijkend het met de interne kaliberbepalingswaarde, is de eindwaarde output na linearization.

2.Feature

90 ° hoek verspreidend principe, ingebouwde temperatuursensor

Steun rs-485, Modbus/RTU-protocol

Vezelstructuur, sterke anti-interference capaciteit van extern licht

Infrarode LEIDENE lichtbron, hoge stabiliteit

IP68, schild, waterdiepte, 20 meters

Geschikt, snel, stabiel en gemakkelijk te handhaven

3.Technical specificaties

4.Dimensional tekening

5.Installation en Elektroverbinding

5.1 installeert

Installatieafstand: 5 cm boven de zijgevel en 10 cm boven de bodem.

5.2 elektroverbinding

De kabel is een 4 kern verdraaide paar beschermde die draad in lijnopeenvolging wordt bepaald:

Rode draad -- machtskoord (12V-24VDC)

Zwarte lijn (GND)

Blue Line -- 485a

Witte lijn -- 485b

Vóór elektrificatie, zou de bedradingsopeenvolging zorgvuldig moeten worden gecontroleerd om onnodige die verliezen te vermijden door bedradingsfouten worden veroorzaakt.

Bedradingsinstructies: Beschouw als de kabel onderdompeling op lange termijn in water (met inbegrip van zeewater) of blootgesteld aan lucht, wordt al bedrading vereist om waterdichte behandeling te doen, zou de klantenkabel een bepaalde anticorrosieve capaciteit moeten hebben.

6. Onderhoud

6.1 onderhoudsprocedures en Methodes

6.1.1 onderhoudsprogramma

Meten van de netheid van vensters is belangrijk voor het handhaven van nauwkeurige lezingen.

6.1.2 onderhoudsmethodes

Sensor buitenoppervlakte: maak de sensor schoon veegt de buitenoppervlakte met leidingwater, als er nog puinresidu is, met een vochtige zachte doek, voor wat koppig vuil af, kunt u wat huishouden schoonmakende vloeistof in schoon te maken leidingwater toevoegen.

Controleer de draad van de sensor: de draad zou niet moeten strak zijn wanneer normaal het werken, anders het is gemakkelijk om de draad binnen de draad te breken en de sensor te maken kan niet normaal werken.

De controle als het metende venster van de sensor vuil is en de schoonmakende borstel zijn normaal.

6.1.3 punten aan Nota

De sonde bevat gevoelige optische en elektronische componenten. Zorg ervoor de sonde klap door geen zware machines krijgt. Er zijn geen delen binnen de sonde die gebruikersonderhoud vereisen.

6.2 kaliberbepaling van Sensoren

Kaliberbepaling op het absolute nulpunt: neem een juiste hoeveelheid nul-troebelheid vloeistof met een grote beker en plaats verticaal de sensor in de oplossing. De voorzijde van de sensor zou minstens 10 cm van de bodem van de Beker moeten zijn. de kaliberbepaling op het absolute nulpunt zou na 3 ~ moeten worden uitgevoerd 5 minuten numerieke stabilisatie. Het Bijlage van de instructieverwijzing.

Hellingskaliberbepaling: de sensorsonde wordt geplaatst in standaardoplossing, is het sensor vooreind minstens 10 cm van de bodem van de Beker, en de hellingskaliberbepaling wordt uitgevoerd na 3 ~ 5 minuten numerieke stabilisatie. Het Bijlage van de instructieverwijzing.

6.3 FAQ

7. Kwaliteit en de Dienst

7.1 kwaliteitsborging

De kwaliteitscontroleafdelingen hebben inspectieprocedures gestandaardiseerd, met geavanceerd en het testen materiaal en middelen, en in strikte overeenstemming met de regels van inspectie, 72 uur het verouderen van producten geperfectioneerd om experimenten, stabiliteitsexperimenten te doen, laten geen ongeschikte productfabriek.

De ontvanger zal de partij van het product met 2%-nonconformiteitstarief terugkeren, en al kosten zullen door de leverancier worden gedragen. De norm van overweging verwijst naar de productomschrijving door de leverancier wordt verstrekt die.

Waarborg de hoeveelheid en de snelheid van levering.

7,2 Vervangstukken

Dit product omvat:

1 sensor

1 exemplaar van instructiehandboek

Certificaat 1

7.3 de Verplichting van de naverkoopdienst

Ons bedrijf verleent de naverkoopdienst één die jaar vanaf de datum van verkoop, maar omvat geen schade door ongepast gebruik wordt veroorzaakt. Als de reparatie of de aanpassing nodig zijn, rugkeren gelieve het op uw eigen kosten te, zal het bedrijf de schade van het instrument kosteloos herstellen.
