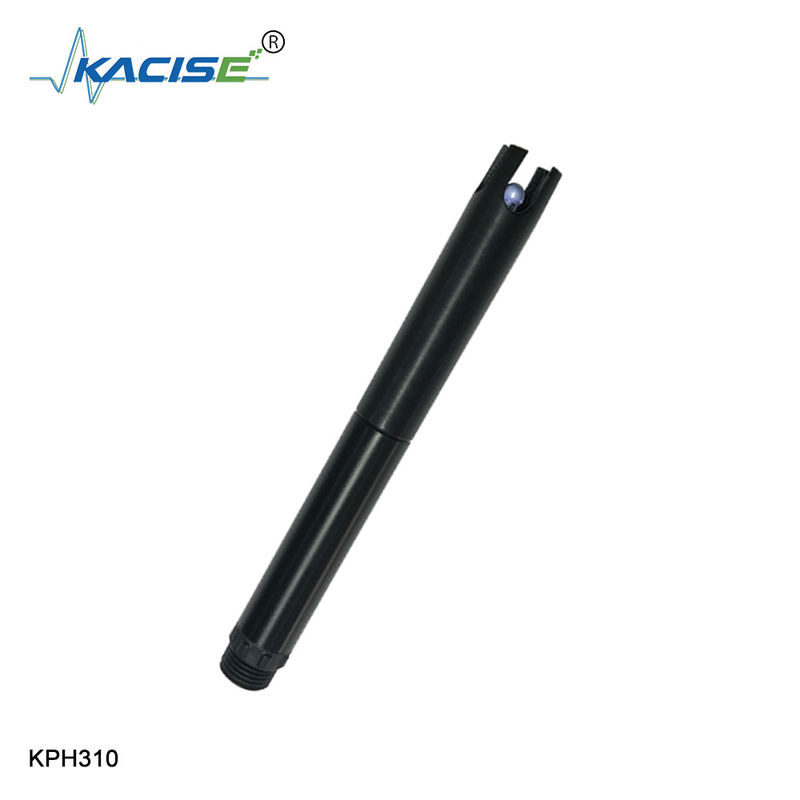

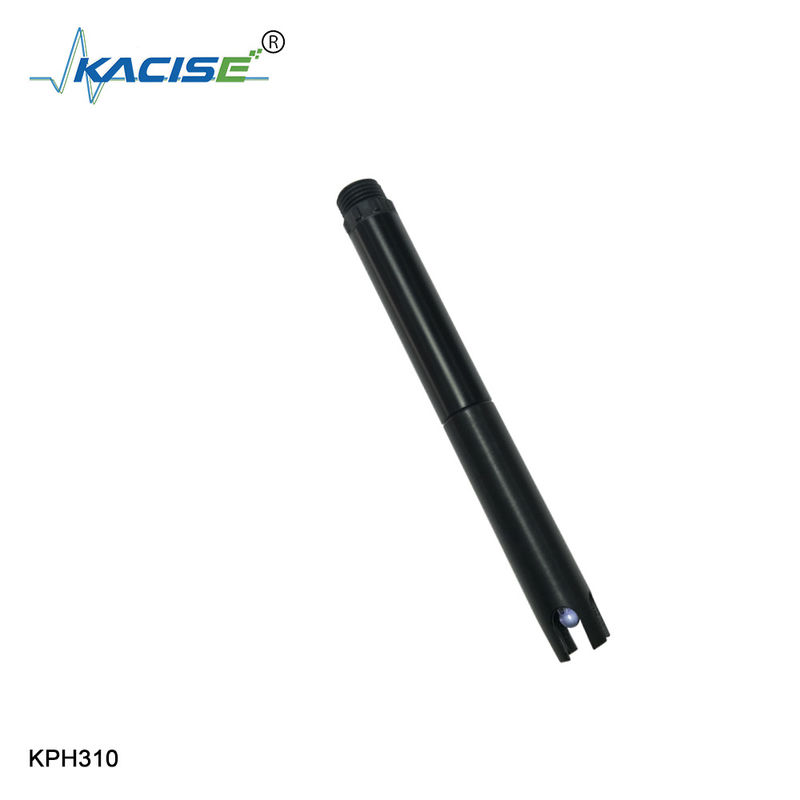

Doppel hoge impedantie online PH-sensor onderdompeling

KPH310 Online PH-sensorsignaaluitgang: RS-485 Dubbele hoge impedantie differentiële versterker Ip68

1Toepassingsomgeving

Voor milieuaandacht van de waterkwaliteit, zuur/alkali/zoutoplossing, chemisch reactieproces, industrieel productieproces,kan voldoen aan de meeste eisen voor online pH-meting voor industriële toepassingen.

2. Feature

• Signaaluitgang: RS-485 (Modbus/RTU-protocol).
• Behoorlijk voor aansluiting op PLC, DCS, Industrial Control Computer, General Controller, papierloos opnameinstrument of touchscreen en andere apparatuur van derden.
• Dubbele hoge impedantie differentiaalversterker, sterke anti-interferentie, snelle reactie.
• De gepatenteerde pH-sonde, met een interne referentievloeistof met een druk van ten minste 100 kpa (1 bar), lekt extreem langzaam uit de microporeuze zoutbrug.met een exsudatie naar voren van meer dan 20 maandenEen dergelijk referentiesysteem is zeer stabiel, de levensduur van de elektrode is vele malen langer dan die van gewone industriële elektroden.
• Eenvoudig te installeren: onderwaterinstallatie.
• IP68, beschermingsniveau.

3.Technische specificaties

4.Dimensionale tekening

Tips: V&A

1Wat is pH? Wat is het principe van meting?

De pH-waarde van de oplossing is de negatieve logaritme van de waterstof-ion-activiteit in de oplossing, die wordt uitgedrukt als:

PH = - lgαH +

Omdat de waarde van de waterstof-ion-activiteit in een waterige oplossing vaak zeer klein is, is het niet handig voor toepassing, dus wordt het begrip pH-waarde gebruikt

Als indicator voor de zuurgraad, neutraliteit en alkalischheid van een oplossing kan bovendien de pH-waarde de sterkte van de zuurgraad en alkalischheid van de oplossing aangeven.

Op deze manier is het zeer handig om te solliciteren en dus:

Neutrale oplossing: [H+]= [OH-] = 1X10^-7

Moles per liter, pH is min lg [H+] is gelijk aan 7

Zuuroplossing: [H+] > [OH -], [H +] > 10^-7Mol /L, pH < 7, hoe lager de pH, hoe zuurder;

Alkaline oplossing: [H+]<[OH-], [H +] < 10^-7Mol /L, pH >7, hoe hoger de pH, hoe basischer het is.

Activiteit is de effectieve concentratie, dat wil zeggen het deel van het ion dat vrij is om deel te nemen aan een gegeven reactie - dat wil zeggen,om het oppervlak van het gevoelige membraan van de elektrode te bereiken en ermee te verbinden

Het deel van het ion dat het aanraakt. vanwege de interactie tussen ionen in een oplossing, is de activiteit meestal minder dan de concentratie, en deze interactie zal ook

Het blokkeren van de beweging van ionen vermindert het aantal ionen dat het elektrode membraan bereikt.

de pH-elektrode wordt gemeten als kenmerk van de overeenkomstige relatie tussen het uitgangspotentieel van de galvanische cel en de pH-waarde van de oplossing.

Deze overeenkomsten kunnen worden weergegeven door de vergelijking van Nernst:

E = Eo-2.3 RT/F*pH

E = meet het potentieel

Eo = standaardpotentieel

R = gasconstante

T = absolute temperatuur (K)

F = Faradayconstante

RT/F = 2,3 helling

De Nernst-vergelijking is een zeer belangrijke relatie in de elektrochemie.

Bij het meten van de pH worden Eo ((standaardpotentieel) en 2,3RT/F ((helling) verkregen door elektrode kalibratie.Vervolgens wordt het monster gemeten om E (gemeten potentieel) te verkrijgen en wordt de pH-waarde van het monster berekend door het in de vergelijking in te pluggen.
