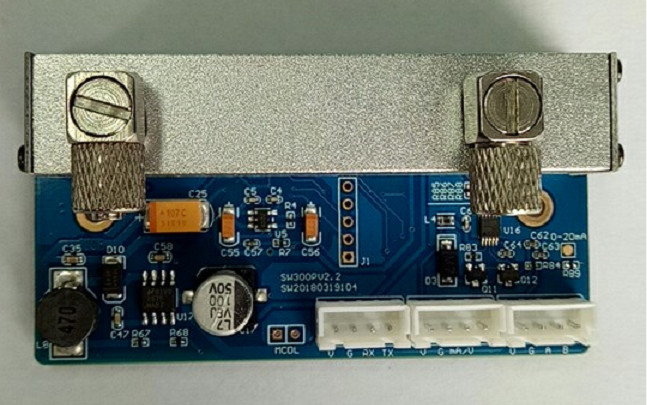

Infrarood CO2-sensormodule met 5000-500000ppm bereik en snelle reactie voor industriële gasdetectie

KCS530 is een gasdetectiemodule gebaseerd op het principe van NDIR-infraroodabsorptie, die geschikt is voor het detecteren van de concentratie kooldioxide in een gasvormige omgeving bij kamertemperatuur.

KCS530 maakt gebruik van een gepatenteerde optische holte, geïmporteerde lichtbron en tweekanaalsdetector om de referentiecompensatie van dubbele optische paden in de ruimte te realiseren. KCS530 heeft een goede selectiviteit, geen zuurstofafhankelijkheid en een lange levensduur.

KCS530 heeft UART, 485 uitgang en 4-20mA stroomuitgang (of analoge spanningsuitgang) voor eenvoudige toepassingsselectie; De KCS530 biedt commando's voor nulpuntkalibratie, gevoeligheidskalibratie en schone luchtkalibratie, en biedt een handmatig gekalibreerde MCDL-pin waarmee klanten relatieve nulkalibratie van de sensormodule kunnen uitvoeren met behulp van vrij stromende schone lucht van buitenaf.

De KCS530 maakt gebruik van de convectiediffusieventilatiemodus, die een hoge diffusiesnelheid heeft. De KCS530 is ontworpen voor het meten van de CO2-concentratie in omgevingen met een hoge luchtvochtigheid, zoals champignonhuizen, incubatiekamers en landbouwkassen. Het kan ook op grote schaal worden gebruikt in HVAC-regeling van frisse lucht, monitoring van de luchtkwaliteit binnenshuis, monitoring van productieproces in de landbouw en veehouderij, kan worden geïnstalleerd in intelligente gebouwen, ventilatiesystemen, robots, auto's en andere toepassingen, en kan ook worden toegepast op andere monitoring van de luchtkwaliteit in kleine ruimtes.

Eenheid: mm

Verspreiding

Pomp-zuigtype

Signaaluitgang: analoge stroom-/spanningsuitgang, UART-uitgang, 485-uitgang, gebruikers kunnen deze aanpassen.

Opmerking: Wanneer de module koud gestart is, wordt het concentratiewaardesignaal verkregen binnen twee minuten na het inschakelen niet gebruikt als meetbasis.

Analoog stroomuitgangsbereik (4mA~20mA), 4mA komt overeen met 0 ppm, 20mA komt overeen met gasconcentratie op volledige schaal. Klanten kunnen ook maatwerk leveren.

Analoog uitgangsspanningsbereik (0,4V~2,0V), 0,4V komt overeen met 0 ppm en 2,0V komt overeen met de gasconcentratie op volledige schaal. Klanten kunnen ook maatwerk leveren.

Baudsnelheid: 9600 bps, 8 databits, 1 stopbit, geen controlebit;

De gegevens zijn ASCII-uitvoer, het aantal gegevensbytes per frame staat niet vast, beginnend met 32 ​​en eindigend met rn

Het is onderverdeeld in proactief uploaden en Q&A2way.

waarbij 32 de ASCII-code voor een spatie is, en de uitvoer eindigt met een nieuweregelteken

Bijvoorbeeld: voer het formaat 12345 ppm als volgt uit:

Decimaal verzenden:235237363521

opbrengst

waarbij 32 de ASCII-code voor een spatie is, en de uitvoer eindigt met een nieuweregelteken

Er zijn drie protocollen beschikbaar: MODBUS RTU, MODBUS ASCII OF MODBUS CUSTOMIZATION.

Host verzendprotocolformaat

Een protocol bestaat uit pakketten met een vast formaat. De grootte van het pakket varieert afhankelijk van de inhoud van het pakket.

Het adres van de eerste byte-communicatie-eenheid van het pakket: Dit verwijst naar het adres van de onderste computereenheid wanneer de host met de onderste computer communiceert. De tweede byte van het pakket is het STX-teken, dat vast staat. De derde byte van het pakket geeft aan of het pakket een leesopdracht of een schrijfopdracht is. 0x52 is om de opdracht te lezen, 0x53 om de opdracht te schrijven. De vierde byte van een pakket is de bitlengte die de gegevens in het gehele bericht beschrijft, die gelijk is aan de pakketgrootte minus 6. Gegevens worden opeenvolgend overgedragen van lage byte naar hoge byte. Tekst wordt van links naar rechts gerouteerd. Zodra alle gegevens zijn overgedragen, wordt het einde van de gegevens aangegeven met 1 byte 0x21. De laatste byte van het protocol is de controlesom om de juistheid van de verzonden gegevens te verifiëren.

Het apparaat retourneert het protocolformaat

Een protocol bestaat uit pakketten met een vast formaat. De grootte van het pakket varieert afhankelijk van de inhoud van het pakket.

Adres van de communicatie-eenheid: Dit verwijst naar het adres van de onderste computereenheid wanneer de host met de onderste computer communiceert. De tweede byte van het pakket is het STX-teken, dat vast staat. De derde byte van het pakket geeft aan of het pakket een leesopdracht of een schrijfopdracht is. 0x52 is om de opdracht te lezen, 0x53 om de opdracht te schrijven. De vierde byte van een pakket is de bitlengte die de gegevens in het gehele bericht beschrijft, die gelijk is aan de pakketgrootte minus 6. Gegevens worden opeenvolgend overgedragen van lage byte naar hoge byte. Tekst wordt van links naar rechts gerouteerd. Zodra alle gegevens zijn overgedragen, wordt het einde van de gegevens aangegeven met 1 byte 0x21. De laatste byte van het protocol is de controlesom om de juistheid van de verzonden gegevens te verifiëren.

Type opdracht

(1) Lees de sensorconcentratiewaarde af: zoals het lezen van de huidige sensorgegevens nr. 32 (20H).

De host stuurt het commando naar de sensor:20235201372146

20 23 52 01 37 21 ?? (decimaal 16).

20: Sensornummer

23: STX vast

52: Lezen

01: Datalengte, wat aangeeft dat er 1 bit data achter zit

37: Sensorgegevens lezen

21: Einde

??: CheckSum-controleteken

ControleSom= 20⊕23⊕52⊕01⊕37⊕21=46H, dus?? =46H

Het apparaat retourneert de volgende gegevens:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ?? (decimaal 16).

06: ACK heeft gelijk

20: Retourneert het sensoradres

23: STX (0x23)

52: Servicetype Het standaard retourbewerkingstype is (0x52) leesbewerking

05: Datalengte De lengte van de data bedraagt ​​5 bytes

37: Commandoklasse

00 00 03 E8: De huidige CO2-concentratiewaarde, in ppm, is de concentratiewaarde uitgedrukt in 4 bytes, met de hoge concentratiebyte aan de linkerkant en de lage concentratiebyte aan de rechterkant, afhankelijk van de concentratie van de sensor

21: Eindkarakter

?? : CheckSum-controleteken

Controlesom= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=?? XOR, exclusief de eerste byte 06

(2) Stel het sensoradres in:

Lees bijvoorbeeld het huidige sensoradres nummer 32 (20H) tot en met nummer 34 (22H).

De host stuurt het commando naar de sensor:2023530231222160

20 23 53 02 31 22 21 ?? (decimaal 16).

20: Huidig ​​sensornummer

23: STX vast

53: Schrijven

02: Gegevenslengte, wat aangeeft dat er twee cijfers aan gegevens achter staan

31: Adrescommando schrijven

22: Het huidige sensoradres wordt gewijzigd in nummer 34

21: Einde

??: CheckSum-controleteken

ControleSom= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, dus ?? =60H

Het apparaat retourneert de volgende gegevens:062023530231222160

06 20 23 53 02 3122 21 ??

06: ACK heeft gelijk

20: Origineel sensoradres

23: STX (0x23)

53: Servicetype Het standaard retourbewerkingstype is (0x520) leesbewerking

02: Datalengte Datalengte 2 bytes

31: Klasse-commandoklasse

22: Het huidige sensoradres na wijziging van het adres

21: Eindkarakter

??: CheckSum-controleteken

ControleSom= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, dus ?? =60H

(3) Over het instellen van het initiële adres van de sensor:

Korte MCDL, nulkalibratie binnen 8 seconden, meer dan 10 seconden voor het initiële adres van de sensor. De standaardwaarde is nummer 32. Het fabrieksadres van elke sensor is ingesteld op 32 (20H), en wanneer de gebruiker het sensoradres wijzigt, moet de bijbehorende voorhoofdknop langer dan 10 seconden continu ingedrukt worden gehouden om de fabrieksinstelling van het adres te herstellen.

Host verzendprotocolformaat

Een protocol bestaat uit pakketten met een vast formaat. De grootte van het pakket varieert afhankelijk van de inhoud van het pakket.

Adres van de communicatie-eenheid: Dit verwijst naar het adres van de onderste computereenheid wanneer de host met de onderste computer communiceert. De tweede byte van het pakket geeft aan of het pakket een leesopdracht of een schrijfopdracht is. 03 geeft aan dat het bericht een leesopdracht is, en 06 geeft aan dat het bericht een schrijfopdracht is. CRC wordt gebruikt voor verificatie om de juistheid van verzonden gegevens te verifiëren. Gegevens worden opeenvolgend overgedragen van lage byte naar hoge byte. Tekst wordt van links naar rechts gerouteerd. Nadat alle gegevens zijn verzonden, wordt de CRC-controle op de lage en hoge bits beëindigd.

Het apparaat retourneert het protocolformaat

Een protocol bestaat uit pakketten met een vast formaat. De grootte van het pakket varieert afhankelijk van de inhoud van het pakket.

Type opdracht

(1) Lees de sensorconcentratiewaarde af: zoals het lezen van de huidige sensorgegevens nr. 32 (20H).

De host stuurt een commando naar de sensor:

20 03 00 00 00 02 C2 BA

20: Huidig ​​sensoradres

03: Lees de sensorconcentratie

00 00 00 02: Inhoud van gegevensgebied

00 00 is adres, 00 02 is hoeveelheid

C2: CRC hoog

BA: CRC laag

Het basisprincipe van de cyclische redundantiecontrolecode (CRC) is: na de K-bit-informatiecode en vervolgens de R-bit-controlecode te splitsen, is de gehele coderingslengte N bits, daarom wordt deze code ook wel (N, K-code) genoemd. Voor een gegeven (N,K)-code kan worden aangetoond dat er een polynoom G(x) bestaat met de hoogste macht van NK = R. Een controlesom van K-bit-informatie kan worden gegenereerd op basis van G(x) en G(x) wordt de generatieve polynoom van deze CRC-code genoemd. Het specifieke generatieproces van de controlecode is: ervan uitgaande dat de te verzenden informatie wordt weergegeven door de polynoom C(X), verschuif C(x) naar links door R-bits (die kunnen worden uitgedrukt als C(x)*2R), enzovoort. Rechts van C(x) zal de R-bit vrij zijn, wat de positie is van het controlecijfer G(x) is het controlecijfer.

Het apparaat retourneert de volgende gegevens:

Als het totale bereik binnen 65536 ppm ligt:

20 03 04 00 20 0B E8 CD 85 (decimaal).

Als het totale bereik groter is dan 65536 ppm:

20 03 06 00 20 00 00 0B E8 33 9D (decimaal).

20: Huidig ​​sensoradres

03: Lees de sensorconcentratie

04/06: Lengte van het datagebied (De lengte van het geretourneerde datagebied is gerelateerd aan het totale door de klant bestelde bereik, als het door de klant bestelde maximale bereik binnen 65536 ppm ligt, dan is de geretourneerde datagebiedlengte 04 (100 ppm retournummer: 20 03 04 00 20 00 64 CB 10 ), als het maximale bereik groter is dan 65536 ppm dan is de geretourneerde datagebiedlengte 06 (100 ppm retournummer: 20 03 06 00 20 00 00 00 64 35 08)

Het rode deel is de databit en het blauwe deel is de lengte van het datagebied

00 20: Toont het huidige sensoradres 0x20

0B E8: Geeft de sensorgasconcentratie weer in PPM, de specifieke waarde is afhankelijk van het adres en de concentratie van de sensor

De bovenstaande gegevens zijn allemaal decimale getallen en het is noodzakelijk om ze naar grondtal 10-getallen te converteren voordat de concentratiewaarde wordt berekend

Bijvoorbeeld:

Als het totale bereik binnen 65536 ppm ligt:

0B is decimaal 11; Het decimaal van E8 is 232, daarna is de concentratiewaarde: 11*256+232=3048 (ppm-waarde van decimaal).

Als het totale bereik groter is dan 65536 ppm:

00 is 0 voor decimaal; 0B is 11 voor decimaal; Het decimaalteken van E8 is 232, daarna is de concentratiewaarde: 0*65536+11*256+232=3048 (ppm-waarde in decimaal).

CD: CRC hoog

85: CRC laag

CRC-controlewaarden verwijzen naar hetzelfde als hierboven

(2) Stel het sensoradres in:Wijzig bijvoorbeeld het sensoradres van 32 (20H) in 01

De host stuurt een commando naar de sensor:

20 06 00 00 00 01 4E BB (decimaal).

20: Huidig ​​sensoradres

06: Functiecode (sensoradres instellen).

00 00 00 01: Gegevensgebied (gewijzigde sensor nieuw adres 00 01, dwz 01).

4E: CRC hoog

BB: CRC laag

De CRC-controlewaarde is dezelfde als hierboven

Het apparaat retourneert de volgende gegevens:

20 06 00 00 00 01 4E BB (decimaal).

Hetzelfde als invoer

Na het wijzigen van het adres hoeft het nieuwe leescommando alleen het eerste adres te veranderen naar het huidige adres na de wijziging en CRC-verificatie uit te voeren om een ​​nieuwe controlebit te verkrijgen:

01 03 00 00 00 02 C4 0B (decimaal).

Het apparaat retourneert de volgende gegevens:

Als het totale bereik binnen 65536 ppm ligt:

01 03 04 00 01 0B E8 AC 8D (decimaal).

Als het totale bereik groter is dan 65536 ppm:

01 03 06 00 01 00 00 0B E8 1B CB (decimaal).

Het nieuwe commando voor het instellen van het sensoradres is:

01 06 00 00 00 XX xx xx

XX: is het adres dat opnieuw moet worden gewijzigd

xx xx: Nieuw controlecijfer

*Deze opdracht is de modbus poll van de seriële poort-foutopsporingsassistent onder het gegevensweergavevenster. Dubbelklik op de adresweergavetabel om een ​​nieuw adres in te stellen door de waarde te wijzigen

(3) Over het instellen van het initiële adres van de sensor

Korte MCDL, nulkalibratie binnen 8 seconden, meer dan 10 seconden voor het initiële adres van de sensor. De standaardwaarde is nummer 32. Het fabrieksadres van elke sensor is ingesteld op 32 (20H), en wanneer de gebruiker het sensoradres wijzigt, moet het adres worden hersteld door de bijbehorende voorhoofdknop langer dan 10 seconden continu ingedrukt te houden.

Host verzendprotocolformaat

Een protocol bestaat uit pakketten met een vast formaat. De grootte van het pakket varieert afhankelijk van de inhoud van het pakket.

Adres van de communicatie-eenheid: Dit verwijst naar het adres van de onderste computereenheid wanneer de host met de onderste computer communiceert. De eerste byte van het pakket is 0x3a, de laatste twee bytes zijn 0x0d 0x0a en vast. De vierde en vijfde byte van een pakket geven aan of het pakket een leesopdracht of een schrijfopdracht is. 03 geeft aan dat het bericht een leesopdracht is, en 06 geeft aan dat het bericht een schrijfopdracht is. LRC wordt gebruikt voor verificatie om de juistheid van verzonden gegevens te verifiëren. Gegevens worden opeenvolgend overgedragen van lage byte naar hoge byte. Tekst wordt van links naar rechts gerouteerd. Wanneer alle gegevens zijn overgedragen, zijn de gegevens 0x0d met 2 cut-off bytes en geeft 0x0a het einde van de gegevens aan.

Het apparaat retourneert het protocolformaat

Een protocol bestaat uit pakketten met een vast formaat. De grootte van het pakket varieert afhankelijk van de inhoud van het pakket. Het retourformaat is hetzelfde als het verzendformaat.

Type opdracht

(1) Lees de sensorconcentratiewaarde:zoals het lezen van de huidige 20H-sensorgegevens

Het adres onder de functiecode 03 onder de Modbus-poll moet worden ingesteld op 3 voor 0x0003, en de hoeveelheid moet worden ingesteld op 1 .

De host stuurt het commando naar de sensor:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (decimaal) is: 200300030001D9

3a: Vast startbit

32 30 is 20: sensornummer

30 33 is 03: lees sensorconcentratie

30 30 30 33 30 30 30 31: Inhoud gegevensgebied

30 30 30 33 adres geeft aan dat het te lezen register het startadres 0x0003 heeft, en 30 30 30 31 is kwantiteit, wat betekent dat het aantal te lezen registers 1 is

44: LRC hoog

39: LRC laag

0D: Vast eindbit

0A: Vast eindbit

LRC=20+03+00+03+00+01=27H Voeg na negatie 1 toe aan D9H en de controlecode is 44 39

Het apparaat retourneert de volgende gegevens:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (decimaal) is: 200302017367

3A: Vaste startbit

32 30 is 20: sensornummer

30 33 is 03: de concentratie van de leessensor geeft aan dat het datagebied 3 bits is 16-bits data 6 bytes weergegeven

30 32 is 02: lengte van het gegevensgebied

30 31 37 33 is 0173: de huidige CO2-concentratiewaarde is 0*16^3+1*16^2+7*16+3 met 16 keer per persoon. De eenheid is PPM, de concentratiewaarde uitgedrukt in 4 bytes, en de specifieke waarde hangt af van de concentratie die door de sensor wordt gelezen

36: LRC hoog

37: LRC laag

0D: Vast eindbit

0A: Vast eindbit

LRC=20+03+02+01+73=99H, voeg 1 toe aan 67 na negatie en de controlecode is 36 37

Sensoradres lezen: Lees bijvoorbeeld het huidige 20h-sensoradres 32

*Hier is het sensoradres te lezen Modbus poll onder de 03 functiecode adres moet worden ingesteld op 192 is de 0x00c0, hoeveelheid ingesteld op 1.

De host stuurt het commando naar de sensor:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (decimaal).

Dat is: 200300c000011C

3a: Vast startbit

32 30 is 20: sensornummer

30 33 is 03: lees sensorconcentratie

30 30 43 30 30 30 30 31: Inhoud gegevensgebied

30 30 43 30 adres geeft aan dat het te lezen register het startadres 0x00c0 heeft, en 30 30 30 31 is de hoeveelheid die het aantal te lezen registers aangeeft 1

31: LRC hoog

43: LRC laag

0D: Vast eindbit

0A: Vast eindbit

LRC=20+03+00+c0+00+01=E4H Voeg na negatie 1 toe aan 1CH en de controlecode is 31 43

Het apparaat retourneert de volgende gegevens:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (decimaal) is: 2003020020BB

3A: Vaste startbit

32 30 is 20: sensornummer

30 33 is 03: de concentratie van de leessensor geeft aan dat het datagebied 3 bits is 16-bits data 6 bytes weergegeven

30 32 is 02: lengte van het gegevensgebied

30 30 32 30 is 0020: het huidige sensoradres 0x0020 in het bereik 0-FF

42: LRC hoog

42: LRC laag

0D: Vast eindbit

0A: Vast eindbit

LRC=20+03+02+00+20=45H, voeg 1 toe als BB na ontkenning en de controlecode is 42 42

(2) Stel de sensor inadres: Wijzig bijvoorbeeld het sensoradres nr. 32 in nr. 01

* Modbus poll (dubbelklik op de tabel met adres 32 om het adres van de 06-functiecode te wijzigen, het adres moet worden ingesteld op 192 (moet de standaard zijn).) 0x00c0, de waarde is ingesteld op 1 als het nieuwe adres van de sensor.

De host stuurt het commando naar de sensor:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimaal).

Dat is: 200600c0000119

3A: Vaste startbit

32 30 is 20: Sensornummer

30 36 is 06: functiecode (sensoradres instellen).

30 30 43 30 30 30 30 31: Gegevensgebied

Het startadres van het sensorregister 30 30 43 30 is 0x00c0 en het gewijzigde nieuwe adres van de sensor 30 31 is 01.

31: LRC hoog

39: LRC laag

0D: Vast eindbit

0A: Vast eindbit

LRC= 20+06+00+c0+00+01=E7H Voeg na negatie 1 toe aan 19 en de controlecode is 31 39.

Het apparaat retourneert de volgende gegevens:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimaal).

Hetzelfde als invoer

(3) Over het instellen van het initiële adres van de sensor:

Korte MCDL, nulkalibratie binnen 8 seconden, meer dan 10 seconden voor het initiële adres van de sensor. De standaardwaarde is nummer 32. Het fabrieksadres van elke sensor is ingesteld op 32 (20H), en wanneer de gebruiker het sensoradres wijzigt, moet de bijbehorende voorhoofdknop langer dan 10 seconden continu ingedrukt worden gehouden om de fabrieksinstelling van het adres te herstellen.

De sensor is geïnstalleerd met een positioneringsgatafstand van 63 mm en een opening van 3,2 mm

De steek van de bedradingsbus bedraagt ​​2,54 mm

De sensor moet regelmatig worden gekalibreerd; het wordt aanbevolen dit niet langer dan 3 maanden te doen, en kalibratie is niet vereist als automatische kalibratie is ingeschakeld voor langdurig gebruik

Gebruik de sensor niet langdurig in een omgeving met een hoge stofdichtheid

Gebruik de sensor binnen het bereik van de voeding van de sensor
